АВТОМАТИЧЕСКОЕ УМНОЕ ЗАРЯДНОЕ УСТРОЙСТВО ЖК-выпрямитель 4 6/12 В 4 А AGM GEL EFB WET MF

Prostownik AUTOMATYCZNY SMART CHARGER LCD 4 6/12V 4A AGM GEL EFB WET MF

IDEAL

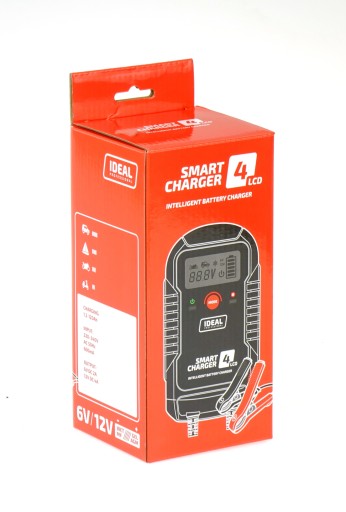

SMART CHARGER 4 jest elektronicznym prostownikiem do ładowania  6 i 12 woltowych akumulatorów kwasowych:

• WET (płynnych - kwasowych)
• GEL (żelowych)
• MF (bezobsługowych)
• AGM (z matą z włókna szklanego o swobodnym przepływie elektrolitu, przeznaczonych dla pojazdów mechanicznych (benzyna i diesel), motocykli, łodzi motorowych, itp.)
• EFB (do pojazdów z systemem Start-Stop)

Prostownik posiada mikroprocesorowy układ sterowania,  zapewnia automatyczne wyłączenie po osiągnięciu na akumulatorze wymaganego napięcia oraz automatyczne wznowienie ładowania po spadku napięcia na akumulatorze.

Długość przewodu zasilającego 180 cm, długość przewodów biegunowych 180 cm.

Funkcja ładowania zimnych akumulatorów: optymalizuje ładowanie przy bardzo niskich temperaturach (niskie temperatury mogą wpływać niekorzystnie na strukturę chemiczną składników akumulatora).

SMART CHARGER 4 jest to urządzenie prostownikowe do ładowania akumulatorów, spełniające wymagania norm europejskich w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Proces jego wytwarzania odpowiada standardowi Systemu Jakości ISO 9001.

Zasada działania prostowników inwerterowych z serii SMART CHARGER :

Prostowniki ładują akumulator do napięcia progowego około 16V (bezpiecznego dla akumulatora i instalacji samochodowej ) , a następnie przechodzą na drugi poziom napięcia 14V (świeci niebieska kontrolka), doładowuje akumulator i jednocześnie może utrzymywać go przez długi czas w stanie pełnego naładowania.

Jeżeli akumulator po chwili ładowania osiągnął już 16V i powoduje przejście prostownika w stan doładowywanie/podtrzymanie 14V to znaczy że akumulator jest w pełni naładowany lub uszkodzony ( zasiarczony , zła gęstość elektrolitu , uszkodzenia mechaniczne płyt ).

Poprawność ładowania prostownika można sprawdzić we własnym zakresie używając woltomierza podpiętego do zacisków akumulatora w czasie ładowania.

Prostowniki szereg zabezpieczeń takich jak:

• zabezpieczenie przeciwzwarciowe,
• zabezpieczenie przed odwrotnym podłączeniem biegunów,
• zabezpieczenie przed przegrzaniem się,
• zabezpieczenie przed przeładowaniem,
• zabezpieczenie
• przed ładowaniem uszkodzonych lub całkowicie rozładowanych akumulatorów.

ZALETY URZĄDZENIA

✅ Urządzenie bez obsługowe

✅ Napięcie 6/12V

✅ Funkcja ładowania zimnych akumulatorów

✅ Ładowanie 4 A

✅ Automatycznie ustawia ostatnie zapamiętane parametry

✅ Automatycznie wykrywa napięcie akumulatora

✅ Przy każdym włączeniu prostownik automatycznie ustawia ostatnie zapamiętane parametry (pomocne przy powtarzającym się użyciu i przy zanikach sieci zasilającej).

✅ 9 etapowy proces ładowania

✅ Wznowienie ładowania po spadku napięcia na akumulatorze

✅ Wyświetlacz LCD

✅ Informacja o złym stanie akumulatora

✅ Ochrona IP 65

Prostownik inwerterowy Smart Charger 4 , przeznaczony jest do ładowania akumulatorów 6V-12V , kwasowo-ołowiowych typu otwartego lub zamkniętego (np. akumulatory WET - z elektrolitem w postaci ciekłej, GEL - z elektrolitem w postaci żelu są to teraz najbardziej popularne akumulatory, oraz AGM - z matą absorbującą elektrolit.)

9-etapowy proces ładowania zapewnia uzyskanie optymalnych warunków ładowania akumulatora. Automatyczny układ sterowania dopasuje każdy z 9 etapów ładowania do poprawnego ładowania akumulatora:

• ETAP 1 - Diagnostic (Diagnostyka) – analizuje akumulator i sprawdza, czy może przyjąć prąd ładowania; zapobiega ładowaniu uszkodzonego akumulatora
• ETAP 2 - Recovery charge (Ładowanie wstępne) – akumulatory o niskim napięciu ładowane są wstępnie małym prądem, ale o zwiększonym napięciu; bardzo rozładowane akumulatory mogą zostać przywrócone do stanu użyteczności i zapewnia to większą żywotność akumulatorów, etap jest pomijany, jeśli akumulator jest minimalnie rozładowany i w dobrym stanie.
• ETAP 3 - Soft start (Miękki start) – prostownik stopniowo zwiększa prąd ładowania do osiągnięcia zadanego prądu ładowania
• ETAP 4 - Pulse charge (Ładowanie pulsacyjne) – akumulator jest ładowany prądem pulsacyjnym (wahania pulsu odbywają się w zakresie prądu DC)
• ETAP 5 - Reconditioning – etap przygotowawczy do ładowania w etapie bulk charge
• ETAP 6 - Bulk charge – ładowanie stałą wartością prądu do napięcia wcześniej zadanego (14.4÷14.7V)
• ETAP 7 - Absorption charge – po osiągnięciu wymaganego stopnia naładowania akumulatora, nastąpi zmiana na ładowanie stałym napięciem (CV) i proces ładowania zakończy się
• ETAP 8 - Evaluation diagnostic - automatyczne monitorowanie napięcia akumulatora po zakończonym ładowaniu
• ETAP 9 - Maintenance charge – etap podtrzymujący akumulator (float) oraz monitorujący jego stan; wznawia ładowanie zmniejszonym prądem w razie potrzeby.

Po całkowitym naładowaniu akumulatora prostownik wyłącza lampkę sygnalizującą ładowanie oraz wentylator chłodzący. W tym momencie akumulator jest gotowy do użycia i można go zamontować w pojeździe.

Jednak w przypadku potrzeby składowania akumulatora można go nie odpinać i nie wyłączać prostownika. Wówczas będzie on działał w trybie podtrzymania, utrzymując akumulator w stanie maksymalnego naładowania przez cały okres składowania

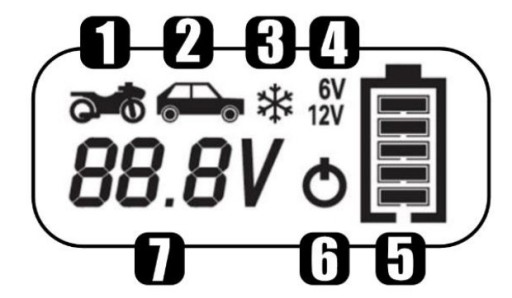

Wyświetlacz LCD prostownika, gdzie:

1 – ładowanie wolne (slow)

2 – ładowanie szybkie (fast)

3 – tryb zimowy

4 – napięcie akumulatora; w zależności od modelu może być 6V/12V

5 – poziom naładowania

6 – symbol włączenia do sieci

7 – wartość napięcia akumulatora lub kody błędów

Zawartość zestawu:

• Prostownik Smart Charger 4
• Przewody z uchwytami
• Instrukcja obsługi
• Oryginalne pudełko

Specyfikacja techniczna:

• Znamionowe napięcie zasilania: 230V; 50Hz (1ph)
• Stopień ochrony: IP65
• Waga: 0,60 kg
• Wymiary gabarytowe dł x szer x wys: 85x155x50 mm
• Wymiary opakowania dł x szer x wys: 100x100x245 mm
• Napięcie ładowania: 6V / 12V
• Prąd ładowania: 2A (6V) / 2/4A (12V)
• Znamionowa pojemność akumulatora Ah 15h (min/max): 1,2 - 120 Ah
