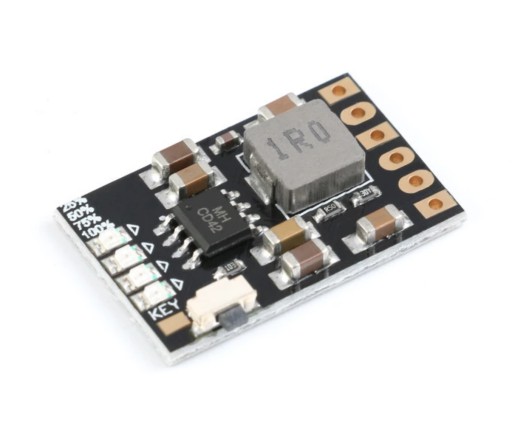

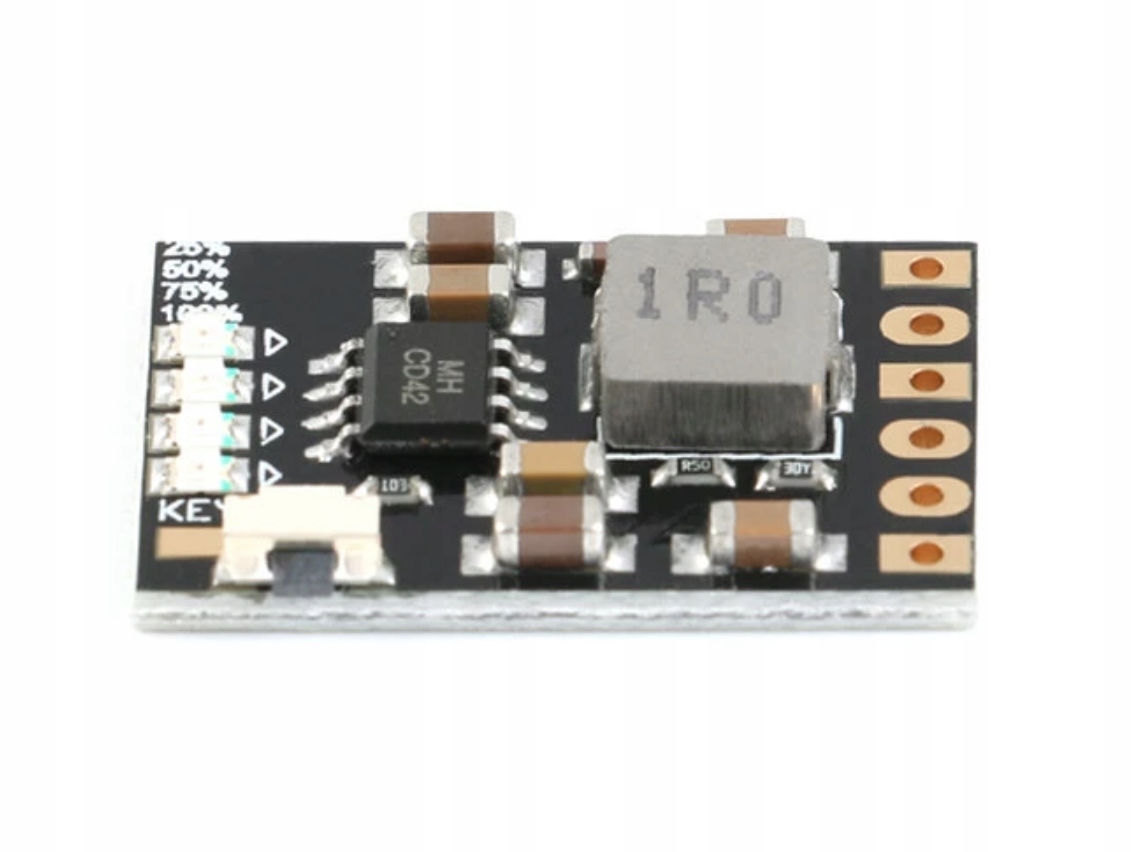

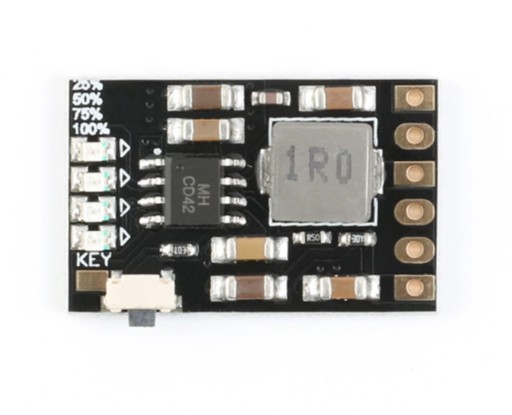

Модуль преобразователя Boost 5V 2.1A с защитой для LI-ION элементов

Moduł przetwornica Boost 5V 2,1A z zabezpieczeniami do ogniw LI-ION

Przetwornica Boost i BMS ochronny w jednym!

Cechy:

• do ogniw Li-Ion - nominalnie 3,7V (max 4,2V) - ogniwa łączyć równolegle w celu zwiększenia pojemności, nie stosować ogniw z wbudowanym BMS - moduł posiada zabezpieczenia
• prąd ładowania: 2,1A
• prąd rozładowania: max. 3,5A
• prąd wejściowy: 2A-3A
• przetwornica dająca 5V DC na wyjściu
• przycisk do testowania statusu ładowania i rozładowania
• wskaźnik 4xLED
• zabezpieczenie ogniwa przed nadmiernym naładowaniem: 4,2V ±1%
• zabezpieczenie nadprądowe (OCP)
• zabezpieczenie przeciwprzepięciowe (OVP)
• zabezpieczenie przed zwarciem (SCP)
• zabezpieczenie przed przegrzaniem (OTP)
• minimalne obciążenie 50mA (poniżej moduł wyłącza wyjście)
• możliwe równoczesne rozładowanie i ładowanie gdy n
• wymiary modułu: 25x16x4,5mm

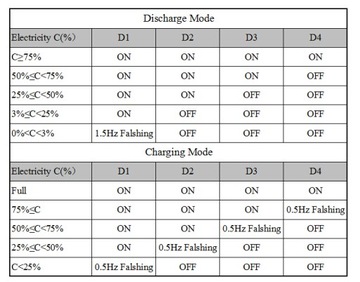

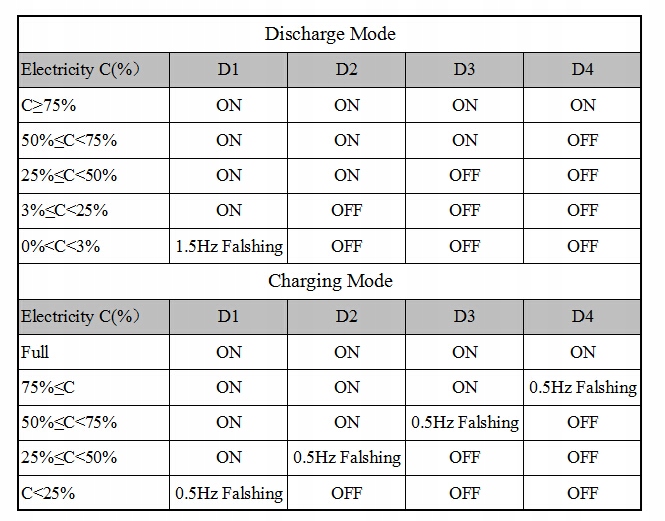

Obsługa przycisku

Przycisk ma inną funkcję podczas ładowania i rozładowywania ogniwa.

Charging Mode - status ładowanie ogniwa

Discharge Mode - rozładowywanie (wyjście aktywne)

Wymiary modułu: 25x16x4,5mm

Szczegółowe wymiary na rysunku.

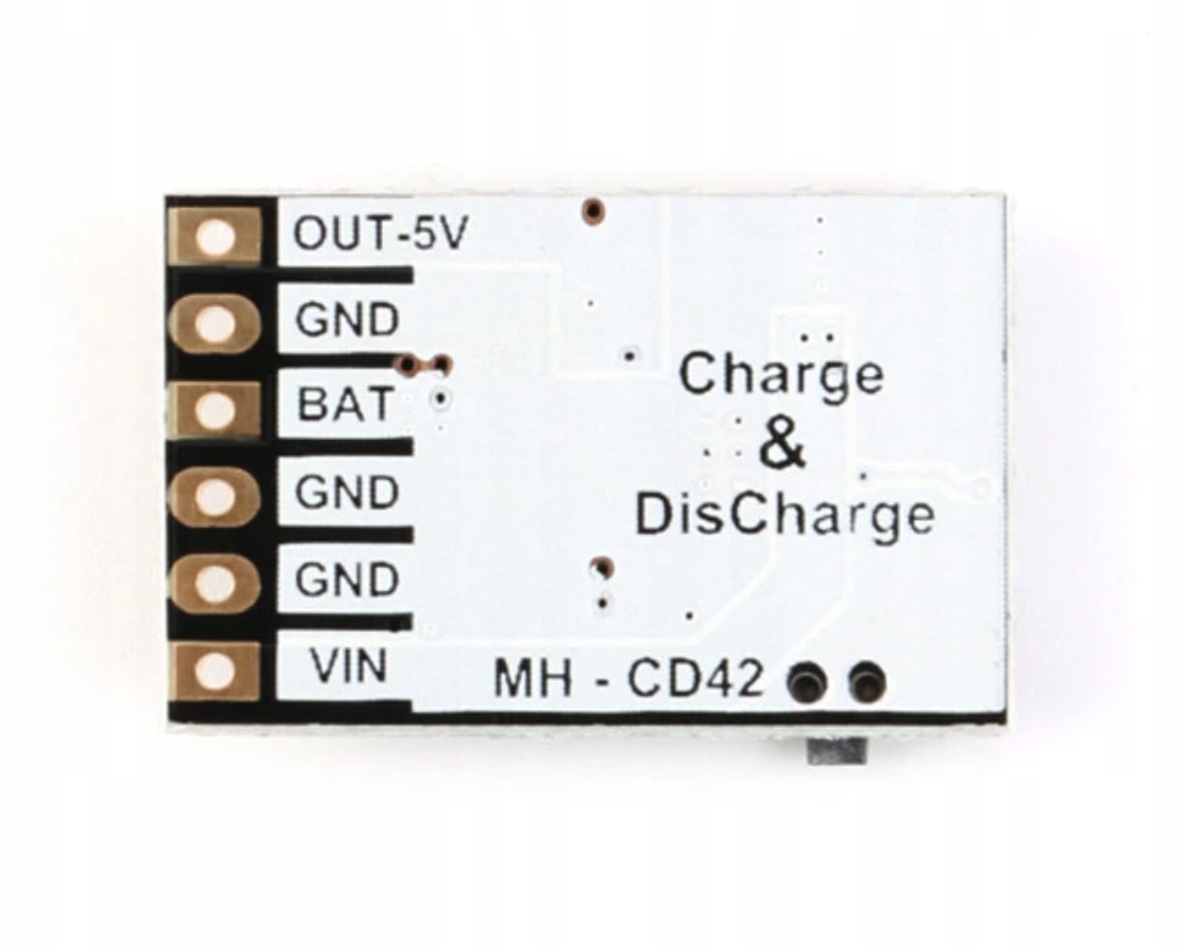

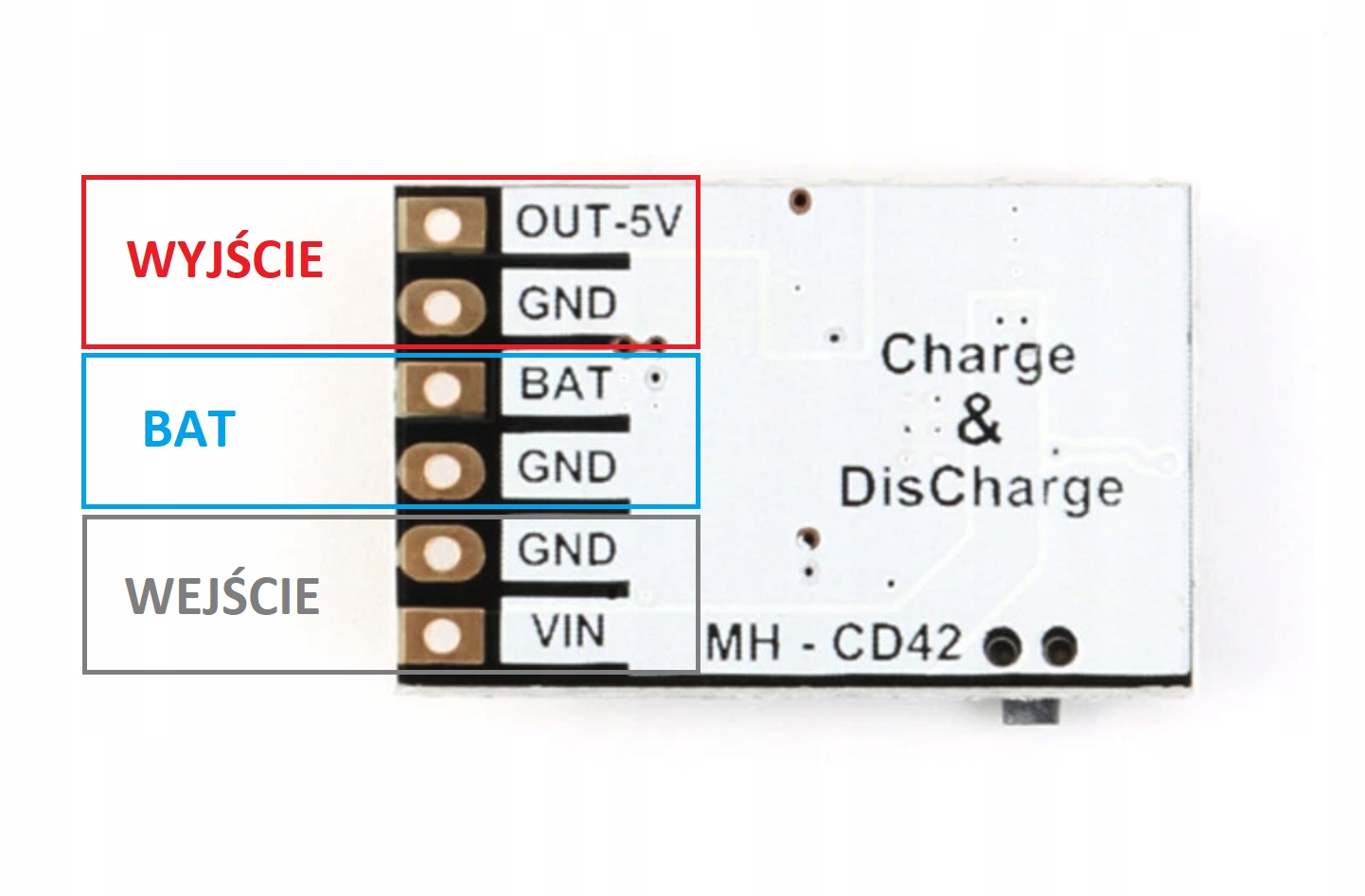

Schemat podłączenia

Ogniwa Li-Ion połączone równolegle podłączamy do BAT / GND

Ładowarkę podłączamy do VIN / GND

Wyjście 5V OUT-5V / GND
