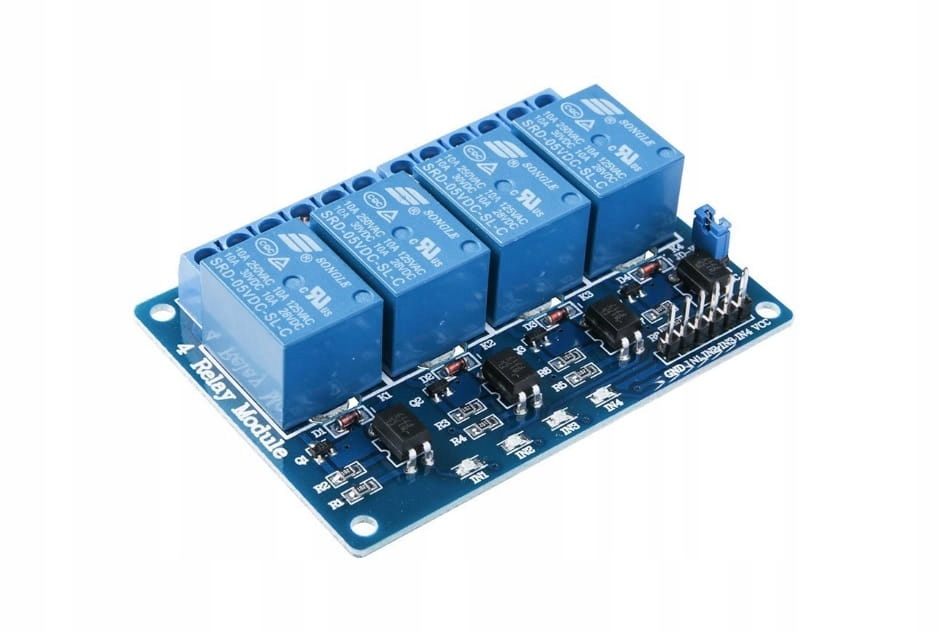

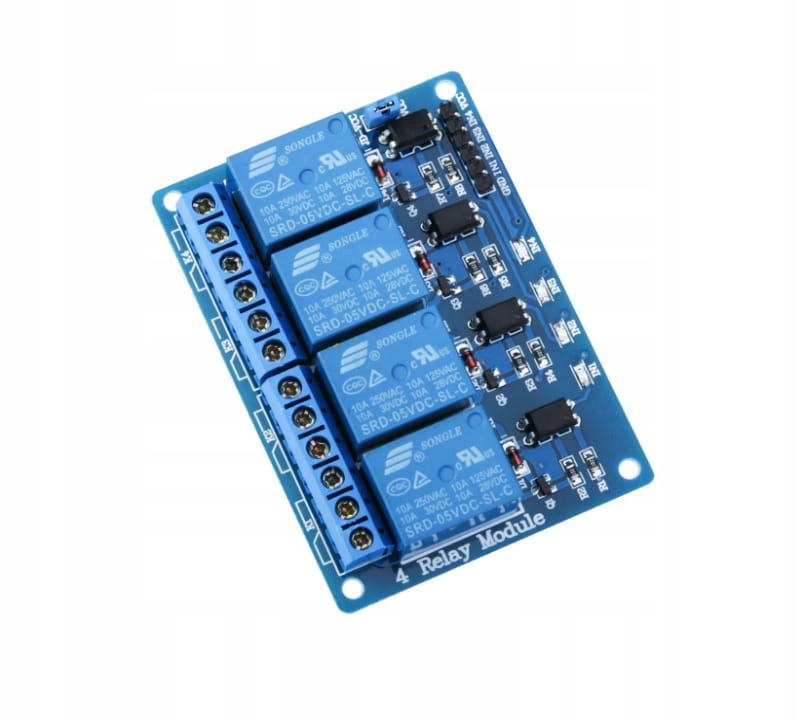

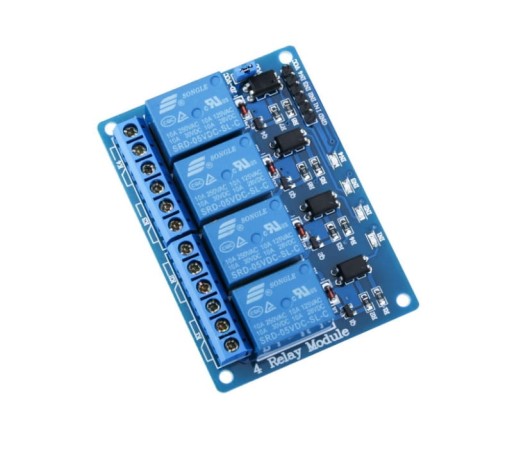

Модуль с 4 реле (с оптопарами)

⭐ Opis produktu:

• Moduł z czterema przekaźnikami
• Maksymalne dopuszczalne napięcie przełączania: 250V AC, prąd 10A, dla napięcia stałego: 30V DC, prąd 10A
• Przekaźnik uruchamiany przez podanie stanu niskiego na wejście
• Napięcie zasilania cewek przekaźników 5V
• Sygnał wejściowy został oddzielony od części sterującej przekaźnikami za pomocą transoptorów
• Wymiary płytki: 75x55x18mm, wymiary otworów mocujących 3mm
• Na płytce znajduje się dioda LED informująca o włączeniu przekaźnika
• Na płytce została umieszczona dodatkowa zworka oddzielająca zasilanie przekaźników od zasilania części sterującej, umożliwia to np. zasilenie przekaźników napięciem 5V, a części sterującej napięciem np.3,3V czyniąc moduł kompatybilny z systemami pracującymi z napięciem 3,3V.

Opis złącza modułu:

✅ VCC napięcie zasilania części sterującej.

✅ GND masa

✅ IN1,IN2,IN3,IN4 wejścia sterujące przekaźnikami

✅ JD_VCC  dodatkowe wejście zasilania dla przekaźników, po założeniu zworki zwarte z VCC,
