7. Диапазон приема 1, передающий каскад беспроводного передатчика DMX512.

7 Pasmo odbiorcze 1 nadawanie Nadanik bezprzewodowy DMX512 stopnia

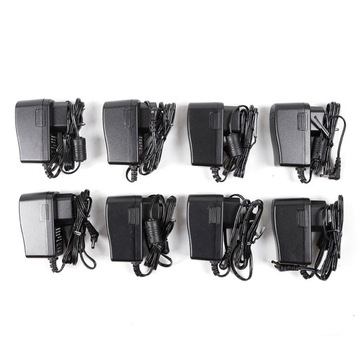

Do DMX512 wszystko musi podłączyć zasilacz do pracy

Specyfikacja:

Bezprzewodowe przesyłanie/nadajnik DMX512 przesyłanie standardowych danych DMX512 (generowane przez konsolę) w sposób bezprzewodowy.

Brak czasu trwania transmisji danych sygnałowych, dane sygnałowe są w trakcie transmisji i niezawodnie.

Ten produkt przyjmuje sekcje częstotliwości ISM 2.4G.

Wysoce skuteczny moduł GFSK, projekt komunikacji; 126 skaczące automatycznie, wysoka moc anty-zakłócania.

Napięcie wejściowe: 5VDC 500mA MIN

Odległość komunikacji: 400M (odległość)

Sekcja częstotliwości pracy: 2,4G ISM, 126 kanały.sekcja częstotliwości

Maksymalna moc transmisji:20dBm

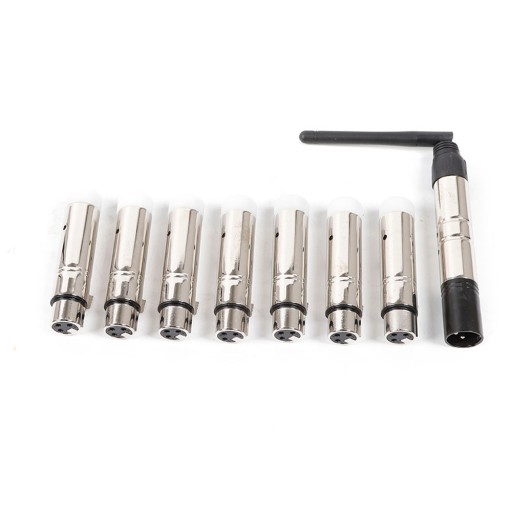

Pakiet obejmuje:

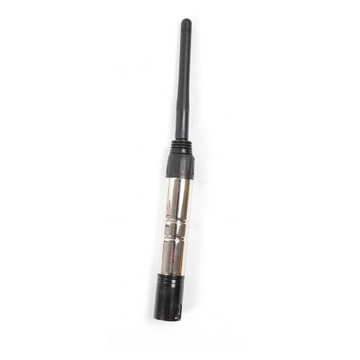

1 Nadajnik z 1adapterem

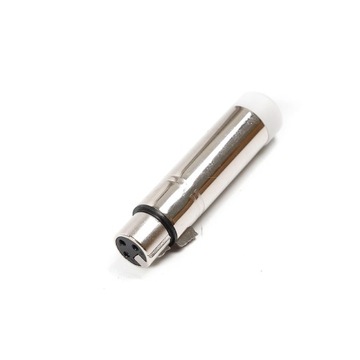

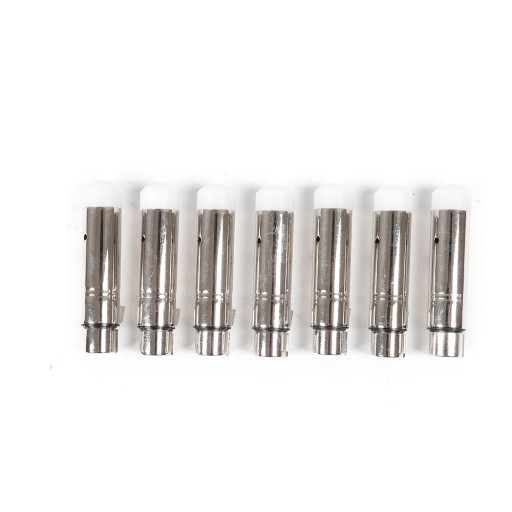

7 Odbiornik z 7 adapterem

Instrukcja obsługi

Instrukcja obsługi:

Kod terytorialny i rozkład LED:

1:Czerwony

2:zielony

3:Czerwona+zielona

4:NIEBIESKI

5:Czerwona+niebieska

6:Zielony+niebieski

7:Czerwona+zielona+niebieska

1. zadziałanie chwilowe nad bocznym znacznikiem LED, aby sprawdzić identyfikatora

2. ponowne uruchomienie, aby zainstalować IC, wykonać identyfikatora zniszczenia, dodając 1 za każdym razem, gdy naciśniesz przełącznik, że

wprowadzić kod terytorialny.

3. Warunki pracy:

Stała dioda świetlna LED: Brak konstrukcji DMX lub bezprzewodowego.

Czerwony błysk LED: Nadaję.

Zielona lampa LED: odbieranie

4. Częstotliwość RF 2.400.2.525G, całkowita szerokość kanałów 126, wyszukuje automatycznie,

5. Kod identyfikacyjny "1-7" grup kodu identyfikacyjnego, naciśnij klawisz "klawisz" w celu ustawień, może być tylko pod tym samym kodem identyfikatorym

należy przyjąć. (Dziesięć sam kolor diody LED)

Ustanowienie komunikacji:

1. Najpierw włącz bezprzewodową płytę odbieraną DMX512, a następnie, aby załączyć urządzenie

płyta przesyłana.

2. Naciśnij przycisk „Key”, aby potwierdzić tożsamość wysłaną na płycie i odebrać ją. Proszę

Posiada inną wartość identyfikatora, jeśli jest dostępna więcej niż 1-grupowych, uniwersalnych urządzeń bezprzewodowych w tym samym czasie w

Do samego miejsca.

3. Czerwona dioda LED miga, gdy przesyłane są dane DMX bez zakłóconej częstotliwości

następnie następuje zmiana sedymentacji częstotliwości. Zielona dioda LED miga do

zweryfikowaną tę samą wartość identyfikatora, LED miga szybko, gdy dane DMX szybko.

4. Komunikacja została ustanowiona prawidłowo.

Konieczne jest, aby określone ustawienia DMX były umieszczone w urządzeniu podrzędnym dla sterowania DMX. Jeśli

W module master wysłano sygnał DMX z gniazd xlr do automatycznego skanowania

naruszenie/odbiorniki do przejścia w trybie nakazanym ze względu na przestrzeganie zasady dmx.

Urządzenie przeznaczone wyłącznie do celów użytkowych
