ЦИФРОВОЙ ИНДИКАТОР МАГНИТНАЯ ПОДСТАВКА 0-10 мм С ШАГОМ НАКОНЕЧНИКОВ 0,01 мм

CZUJNIK ZEGAROWY STATYW MAGNETYCZNY 0-10mm Z KOŃCÓWKAMI

V07101

CZUJNIK ZEGAROWY:

• zakres pomiaru: 0-10 mm
• dokładność 0,01mm
• trzpień Ø 8 mm
• Zestaw zawiera :
• Baza magnetyczna (statyw do czujnika) ON/OFF
• Czujnik zegarowy 0-10mm / 0,01mm

ZESTAW ZAWIERA:

• Baza magnetyczna (statyw do czujnika) ON/OFF
• Czujnik zegarowy 0-10mm / 0,01mm
• Walizka
• Końcówki: 22

Statyw magnetyczny do czujnika zegarowego. Precyzyjny - niezależne blokowanie każdego z ramion.Mocowanie czujnika do uchytu tylnego. Duży zasięg ramion i mocny magnes.Precyzyjne, solidne i estetyczne wykonanie.

Parametry techniczne:

• możliwość instalacji czujnika z trzpieniem montażowy Φ 8 mm lub tylnym uchem z otworem Φ 6 mm
• wysokość całego statywu wraz z podstawą magnetyczną około 235mm
• wymiary podstawy 50x65x55 mm (dł x szer x wys)
• długość ramion 170, 90, 50
• ramiona blokowane oddzielnie
• regulacja ramion
• 0-160mm (góra dół)
• 0-70mm (lewo prawo)
• regulacja kątów -  przy pryzmie, na łączeniu ramion oraz przy czujniku
• mocny magnes wbudowany w podstawę statywu (on - off)

Czujnik zegarowy – element automatyki przemysłowej , który sprawdza geometryczny kształt danego elementu oraz prawidłowość przygotowania elementu do pracy na określonej maszynie .

Czujniki zegarowe, które umieszcza się na statywie. Znalazły one szerokie zastosowanie w pracach warsztatowych przy odbiorze końcowym oraz kontroli maszyn.

Czujnik znajdzie zastosowanie w przemyśle: obróbka metali itp.

Parametry techniczne:

• podziałka 0,01 mm
• zakres pomiaru 0-10 mm
• trzpień montażowy - Φ 8 mm
• średnica tarczy zegara ~ Φ 55 mm
• czujnik z tylnym mocowaniem - Φ 6 mm

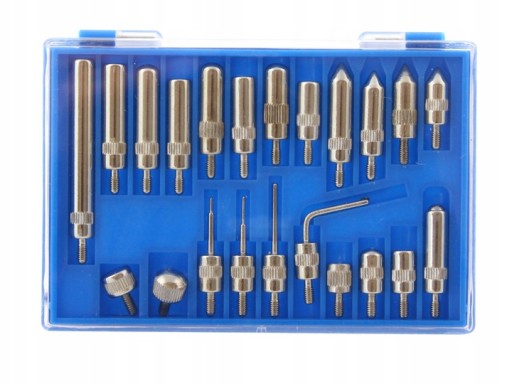

KOŃCÓWKI:

• 8 końcówek z gładkich (różne długości)
• 5 końcówki z zaokrąglonych
• 4 końcówki stożkowe
• 3 końcówki "igiełki" proste
• 1 końcówka "igiełka" gięta
• 1 końcówka z kuleczką w środku
