МУЗЫКАН АУДИО PEGASUS R2R ЦАП USB I2S AES

MUSICIAN AUDIO PEGASUS 24Bit/1536kHz 24Bit R2R + 6BIT DSD

Kolor czarny - nowy

MUSICIAN AUDIO PEGASUS 24Bit/1536kHz 24Bit R2R + 6BIT DSD to unikalny w pełni symetryczny klasy high end rezystancyjny DAC  firmy Musician Audio, zaprojektowany tak,  że odczujesz namacalnie atmosferę, przestrzeń i koloryt odtwarzanej muzyki  w przeciwieństwie do ztechnicyzowanych DACów  konstrukcji Delta Sigma.

Cechy urządzenia:

• Prawnie zastrzeżona architektura R2R + DSD
• W pełni symetryczny 24BIT R2R + 6BIT DSD (24 stopniowe filtry FIR)
• Niskoszumny moduł zasilania
• Bufor FIFO
• Obróbka cyfrowa sygnału przez układ  FPGA
• Obsługuje DSD1024, PCM1536 na portach  USB oraz I2S (Źródło audio musi być kompatybilne z natywnym interfejsem  audio)
• Prawnie zastrzeżone rozwiązanie USB Audio  poprzez   STM32F446 zaawansowany mikrokontoler oparty na AMR
• Licencjonowany Mac i Linux sterownik jest niepotrzebny

Układ drabinkowy R2R

Pegasus produkcji Musician Audio  to przetwornik cyfrowo analogowy oparty na układzie drabinkowym R2R. Konwertuje on każde z 5 wejść cyfrowych: USB, koaksjalne, optyczne, AES/EBU, IIS na analogowe w postaci symetrycznej na konektorach XLR lub niesymetrycznej na konektorach RCA zapewniając niezrównaną jakość dźwięku analogowego a przede wszystkim przestrzeń i atmosferę, oddech i muzykalność. Przetwornik cyfrowo analogowy zbudowany jest na zaawansowanym mikrokontrolerze MCU-AMR STM32F466 z układem cyfrowo analogowym wykonanym w technice drabinki oporników sterowanych osobnym układem przetwarzania  dekodujacym niezależnie sygnały PCM w 24 bitach i DSD w 5 bitach.  Specjalny przycisk NOS pozwala włączyć lub wyłączyć przetaktowanie – co ma znaczenie dla jakości sygnałów PCM o niskiej przepływności 44 i 48 kHz . Włączenie układu NOS poprawia słyszalność detali o wysokich częstotliwościach.

Solidne wykonanie

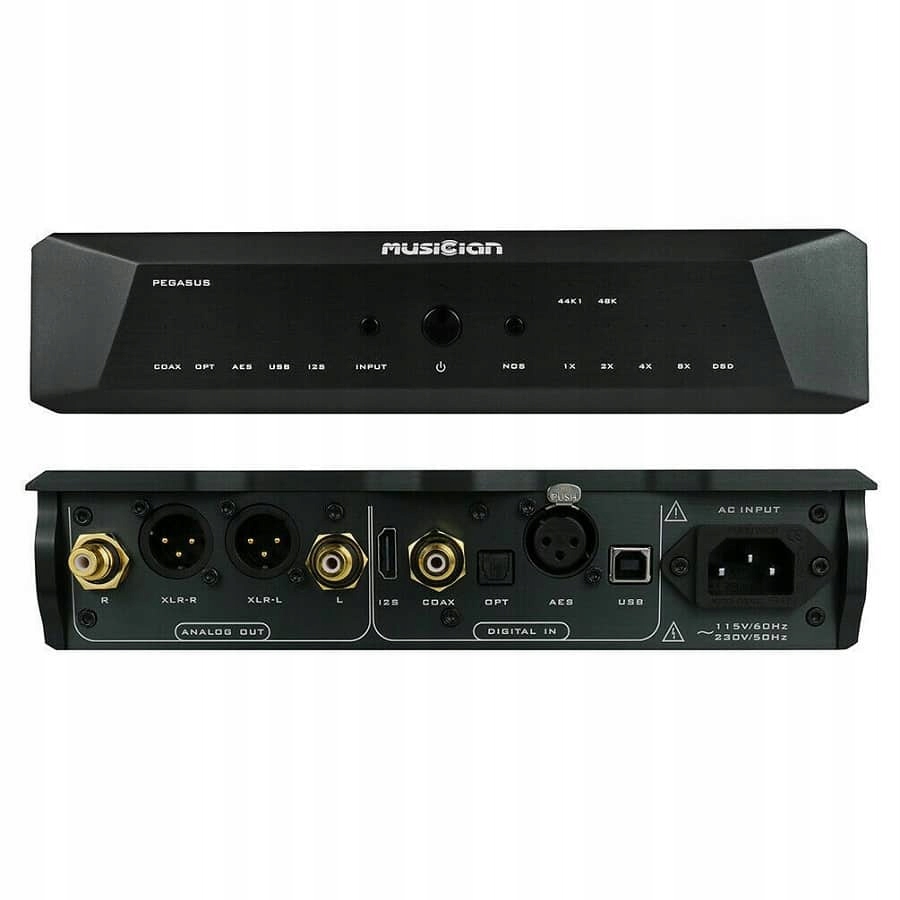

Urządzenie wykonano z solidnego aluminium czyli metalu niemagnetycznego nie wzbudzającego prądów wirowych. Urządzenie stoi na 3  zabezpieczonych gumowymi podkładkami aluminiowych nogach.  Obudowa jest srebrna lub czarna. Na froncie umieszczone czerwone miniaturowe diody (świecące z umiarkowaną jasnością ) informujące o stanie urządzenia i aktywnym wejściu. Czas wygrzewania tego unikalnego DACa jest ok. tygodnia pracy z USB lub SPDIF albo 300 godzin czuwania , jego najlepsze właściwości poznamy dopiero po tym czasie.Nie zalecane jest jednoczesne podłączanie wyjść XLR i RCA co degraduje współdzielony sygnał . Nawet przy wyłączonych odbiornikach sygnału z Pegasusa, na jego wyjściach analogowych pojawia się napięcie. Najlepsze rezultaty da użycie wyjść symetrycznych XLR.

Konfiguracja pinów I2S :

Obecnie nie ma jednolitego przemysłowego standardu sygnału I2S (IIS) .Klient używający tego standardu musi skonfigurować poprawnie połączenia aby osiągnąć zadowalający rezultat jakości dźwięku.

Dobrym sposobem jest porównanie dźwięku na wyjściach SPDIF i I2S tego samego transportu.

Większość odtwarzaczy SACD ma na wyjściu SPDIF konwersję DSD na PCM i sygnał PCM może być zdekodowany przez Musician Audio Pegasus.

Port I2S wykonany jako HDMI  nie jest typowym portem multimedialnym HDMI -obsługuje on protokół I2S  i można go użyć z połączeniem ze specyficznym źródłem dźwięku w tym formacie np.  CDT2-MK2 firmy Jay’s Audio, Soundaware D300/REF streamer, Pink Faun i2s bridge, PSAudio Memory Player, itp.

Co więcej z uwagi na brak standardu I2S , złącza tego portu zostały tak skonfigurowane, aby  współpracować z jak największą  ilością urządzeń wejściowych z I2S jednakże producent nie może zagwarantować kompatybilności ze wszystkimi źródłami dźwięku I2S.

Ochrona przed zakłóceniami

W zestawie nie występuje pilot, DAC nie posiada też wbudowanego przedwzmacniacza. Jeśli chodzi o budowę DACa, to grube metalowe płyty po obu stronach zapewniają ochronę przed zewnętrznym polem i zakłóceniami radiowo-elektrycznymi. Silikonowe podkładki pod solidnymi metalowymi nóżkami zapewniają efektywne tłumienie wibracji. Wykonana z jednego kawałka metalu lita płyta czołowa ma grubość około 1,5 cm i zapewnia stabilność i doskonałe spasowanie z pozostałymi elementami obudowy. Wszystkie śrubki są zamontowane z tyłu urządzenia  dla  bardziej przejrzystego i eleganckiego wyglądu. Diody na panelu przednim są niskiej intensywności i nie rażą w ciemnym pokoju. Dostępne są wersje : srebrna anodowana lub czarna anodowana. Całości dopełnia precyzyjne i łatwe do odczytania laserowo wygrawerowane logo na panelu  przednim. Rogi urządzenia są zaokrąglone, co ułatwia menewrowanie  z kosztownym sprzętem audio. Przyciski zrównane z frontem urządzenia uniemożliwiają ich przypadkowe przyciśnięcie i zabezpieczają na czas transportu.

Pojedyńczo ekranowany, toroidalny transformator zasilający

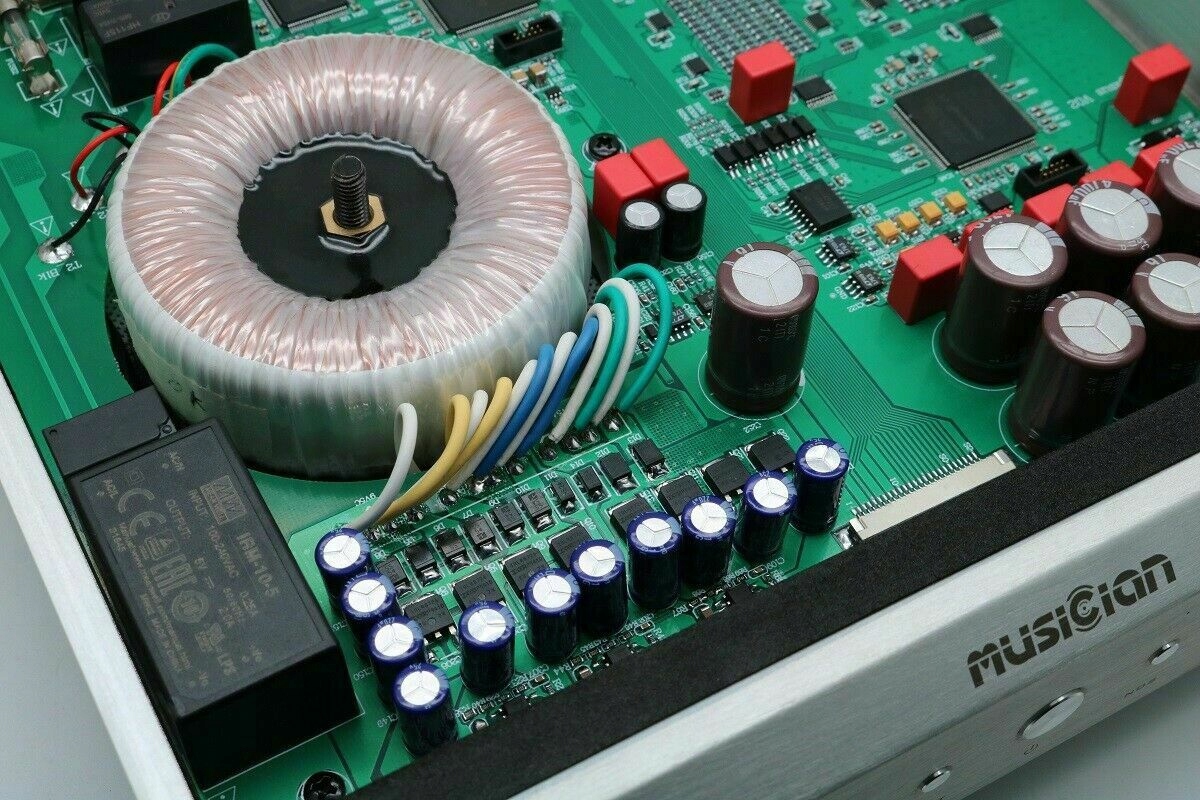

Pegasus posiada pojedynczo ekranowany toroidalny transformator zasilający  a stosunkowo niewielkie wydzielane ciepło powoduje, że nawet po 24 godzinach ciągłej pracy  DAC jest ledwo ciepły. Modułowe regulatory napięcia obniżają tętnienia po przejściu sygnałów przemiennych przez mostki prostownicze, a mała ilość użytych kondensatorów elektrolitycznych w porównaniu z innymi produktami, powodują brak wydłużenia czasu  przejścia sygnałów przez układy go kształtujące i tym samym najkrótszą odpowiedź przejściową układu na wymuszenie. Urządzenie jest dość duże, jednak nie na tyle aby było niekomfortowe, a jego minimalistyczne wykonanie doskonale komponuje się w salonie jako  dodatek do kolumn głośnikowych i transportu audio.

Rezystory najwyższej dokładności

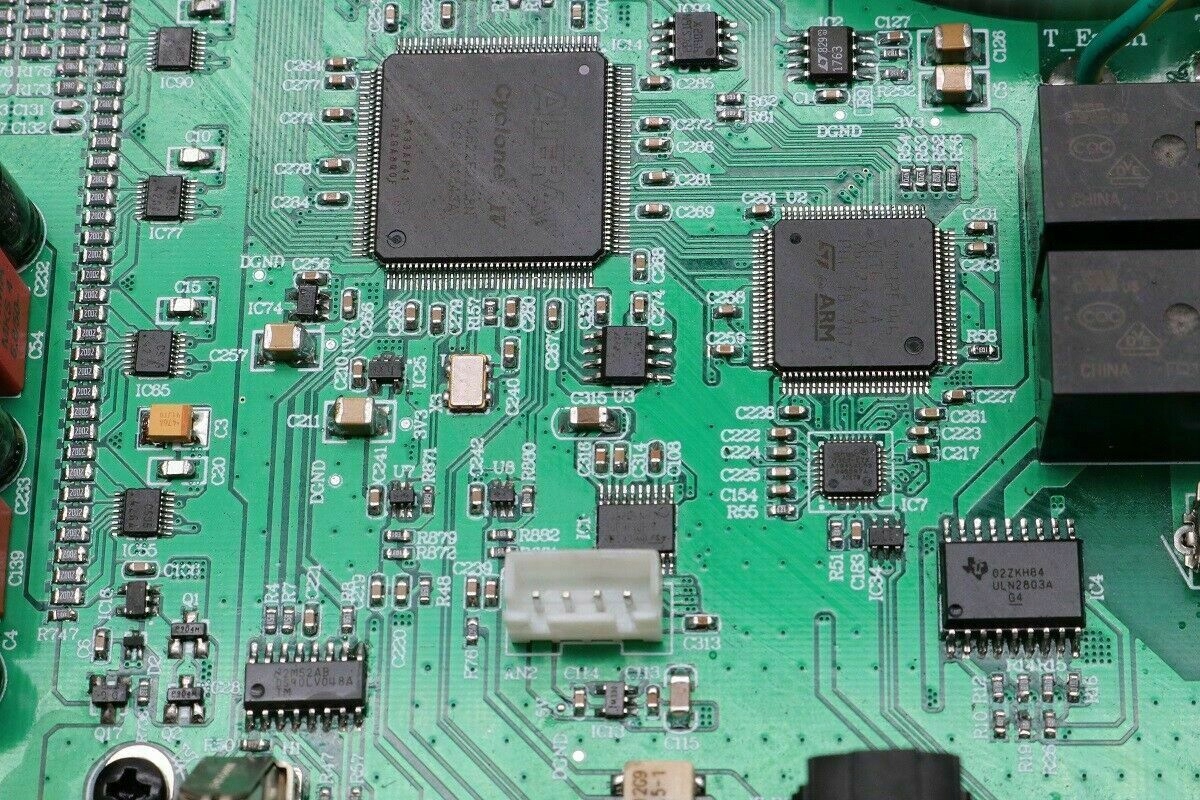

DAC konstrukcji drabinkowej R2R wymaga zastosowania najwyższej dokładności rezystorów o minimalnej tolerancji z racji faktu że to one są wykonują najważniejszą pracę. Tutaj Musician użył rezystorów precyzyjnych w klasie dokładności 0.005%. Producent przewidział wspomniane rezystory jako moduły stereo tworząc w pełni symetryczną strukturę w przeciwieństwie do  konstrukcji konkurencyjnych. Sieć drabinkowa R2R jest sterowana przez procesor ARM  oraz układ  FPGA firmy Altera Cyclone IV.

Niskostratne kondensatory tantalowe

W części analogowej Pegasus używa niskostratnych kondensatorów tantalowych, które znajdziecie w dużo droższych konstrukcjach. Można dostrzec również wiele projektowanych specjalnie do celów audio  kondensatorów jak Wima, co świadczy o klasie urządzenia.

Stopień wyjściowy składa się z 8 tranzystorów co jest przydatne w szybkiej i energetycznej muzyce.

Patrząc wyłącznie z pozycji budowy DACa widoczne jest solidne i wysokiej jakości wykonanie urządzenia  co potwierdzi praca Pegasusa  zapewniająca najlepsze doznania słuchowe.

Specyfikacja techniczna

DSD

DSD64-DoP na wszystkich wejściach

DSD1024 na wejściach USB & I2S

PCM

24bity / 44.1, 48, 88.2, 96, 176.4, 192kHz na wszystkich wejściach

1536kHz On USB & I2S Input

Tryby próbkowania : Non-Oversampling NOS (Przetaktowanie wyłączone)/ Oversampling OS  (przetaktowanie włączone)

Wejścia cyfrowe

1x Koaksjalne na  RCA

1x Optyczne

1x USB

1x AES/EBU

1x I2S via HDMI LVDS

Wyjścia analogowe

RCA: 2.2Vrms，625Ω

XLR: 4.4Vrms，1250Ω

Odpowiedź częstotliwościowa: 10Hz~60KHz

THD+N: 0.002%

Dokładność rezystorów: 0.005%

Stosunek sygnał/szum: 123dB (ważony)

Dynamika: >120dB

Dane zasilania : 110-240VAC, 50/60Hz

Pobór mocy: ≤20W

Wymiary: 280 x 250x 50 mm

Wymiary w opakowaniu : 375 x 330 x 115 mm

Zawartość opakowania: DAC, kabel zasilający

Masa: 3,9 kg

Kolor: czarny
