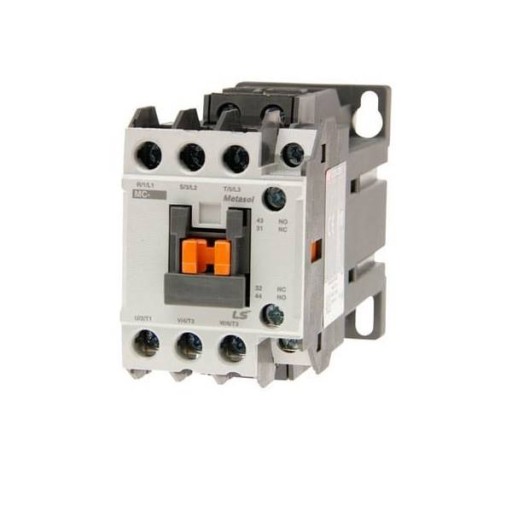

КОНТАКТОР LS ТИПА MC-18B 7,5 кВт AC 230 В 50/60 Гц 1A1B

Firma Akcesoria CNC powstała w 2005 roku w Augustowie jako realizacja naszego hobby. Połączyliśmy pasję z pracą.

Od samego początku istnienia działalności stawiamy na jakość produktów, dobrą cenę, szybką dostawę, przyjazną, profesjonalną obsługę.

➡️Stycznik MC-18B 7,5kW AC230V AB

Parametry Stycznik MC-18B 7,5kW AC230V AB:

• Napięcie znamionowe cewki [V]: 230
• Prąd znamionowy: 18A
• Konfiguracja styków: NONC
• Moc znamionowa: 7.5 kW
• Kod produktu: S2010-200-0014

Stycznik LS Metasol 18A 7.5kW AC230V NO+NC

- Kompaktowy wygląd dla oszczędności miejsca

- Montaż na szynie DIN

- Przekaźniki termiczne montowane pod stycznikiem lub osobno

- Łatwość w montażu z wyłącznikami silnikowymi za pomocą adapterów

- Ochrona przed dotykiem

- Szeroki zakres akcesoriów

- Światowej klasy wykonanie ze standardami IEC i UL

Typ: MC-18b

Prąd: 18A

Cewka: 230V AC

Liczba pól: 3

Napięcie znamionowe pracy Ue: 690V

Napięcie znamionowe pracy Ui: 690V

Częstotliwość pracy: 50/60Hz

Znamionowe napięcie impulsowe Uimp: 6kV

Ilość cykli pracy/godz: 1800

Wytrzymałość mechaniczna: 15mil.

Wytrzymałość elektryczna: 2.5mil.

Prąd i moc:

AC-1 prąd termiczny: 32A

AC-3:

200/240V: 4.5kW. 18A

380/440V: 7.5kW. 18A

500/550V: 7.5kW. 13A

690V: 7.5kW. 9A

Wartość dla normy UL (50/60Hz):

Prąd ciągły: 40A

1-faza: 110~120V: 1HP

           220~240V: 3HP

3-fazy: 200~208V: 5HP

           220~240V: 7.5HP

           440~480V: 10HP

           550~600V: 15HP

Wymiar NEMA: 0

Wymiary:

AC - waga: 0.34 kg. wymiary: 45x73.5x86

DC - waga: 0.51kg. wymiary: 45x73.5x117.7

Styki pomocnicze(standard): 1a1b

Dodatkowe: boczne: UA-1. przednie: AU-2. AU-4

Styczniki te nawiązują do poprzedniej serii styczników typu GMC  pod względem zastosowanych rozwiązań jak również wykorzystują najlepsze cechy styczników serii Susol takich jak nowoczesny wygląd. niezawodność i trwałość.

Dodatkowo możemy zamontować:

- styki pomocnicze montowane z przodu UA-2 lub UA-4

- styki pomocnicze montowane z boku UA-1

Poza tym oferta obejmuje cały szereg akcesoriów dodatkowych:

- przekaźniki termiczne MT (dostępne w zakresie od 0.1A do 800A zależnie od wielkości stycznika)

- moduły przeciwprzepięciowe do cewek US

- osłony zacisków AP

- blokady mechaniczne UR i AR

- mostki łączeniowe do układów nawrotnych UW

- człony czasowe AD

- adaptery do montażu z wyłącznikami silnikowymi

---------------------------------------------------------------

Wśród akcesoriów pragniemy zwrócić uwagę na moduł do załączania baterii kondensatorów. Teoria mówi. że do łączenia kondensatorów należy stosować styczniki o specjalnej budowie w celu zmniejszenia udarów prądowych. występujących przy załączaniu obciążeń pojemnościowych. Większość producentów posiada w swojej ofercie specjalne do tego styczniki często dużo droższe i trudno dostępne. LS Industrial Systems posiada bardzo proste rozwiązanie tego problemu. Wszystkie styczniki są przystosowane do pracy wg Koordynacji 2. co oznacza. że w przypadku zadziałania. aparat ten nie ulegnie uszkodzeniu. może on wymagać jedynie sprawdzenia swoich parametrów. Oznacza to. że styczniki są już z zasady przewymiarowane. a dla załączania baterii kondensatorów potrzebny jest tylko dodatkowy moduł z rezystorami rozładowczymi

- AC-9  ( dla baterii do 33.3kVar przy 440V)

- AC-50 ( dla baterii do 62kVar przy 440V)

Maksymalna moc robocza:

220~240V: 8.5kvar

400~440V: 16.7kvar

500~550V: 24kvar

Prąd znamionowy: 24A

kondensator: AC-9

SKU: S2010-200-0014
