Модуль MDP-L1060 Программируемый интеллектуальный цифровой источник питания постоянного тока

MDP-L1060 to pierwszy programowalny inteligentny moduł obciążenia elektronicznego DC z serii MDP mini-digital power system.

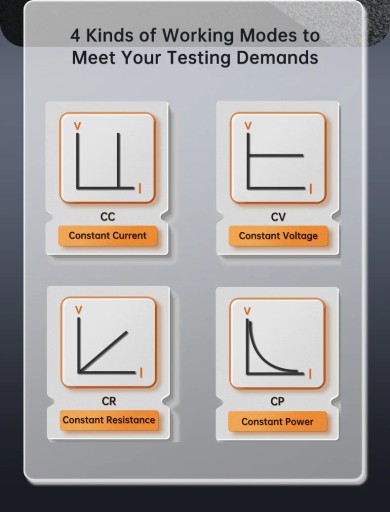

MDP-L1060 posiada cztery tryby pracy: stały prąd (CC), stałe napięcie (CV), stałe obciążenie (CR), stała moc (CP).

Wyposażony jest w inteligentne funkcje ochrony, takie jak: zabezpieczenie przeciwzwarciowe (OVP), niskie napięcie (UVP), nadprądowe (OCP), nadmiar mocy (OPP), nadtemperaturowe (OTP), odwrócone biegunowość (Anti-Reverse) i inne funkcje ochrony, co czyni go wszechstronnym przyrządem umożliwiającym testowanie różnych scenariuszy, takich jak: zasilacze, przetwornice DC/DC, ładowarki, baterie, adaptery i komponenty elektroniczne zasilania.

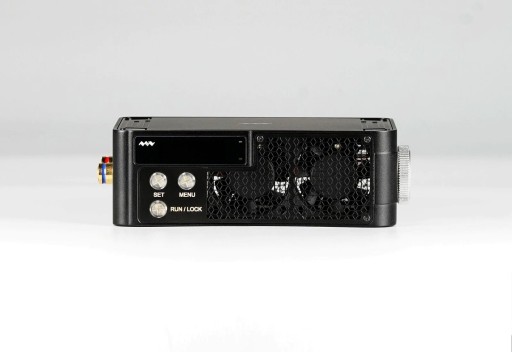

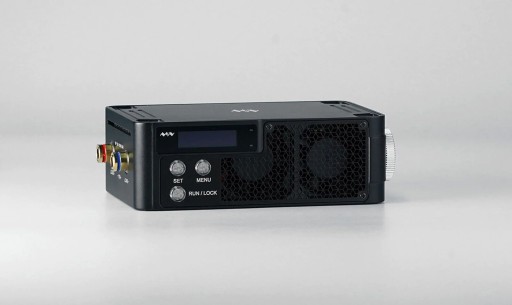

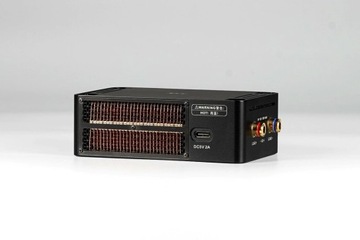

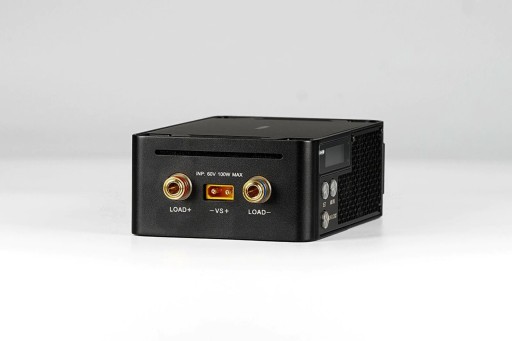

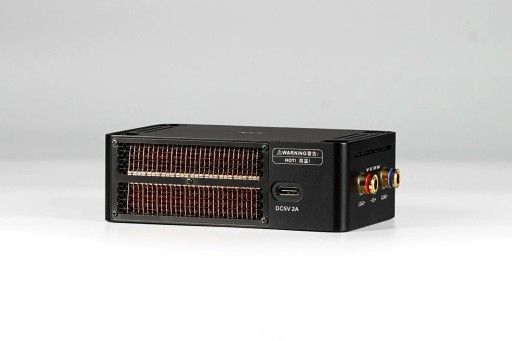

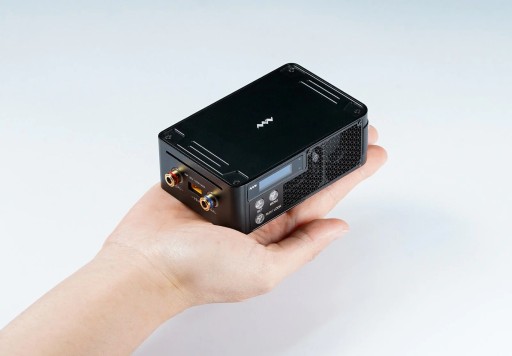

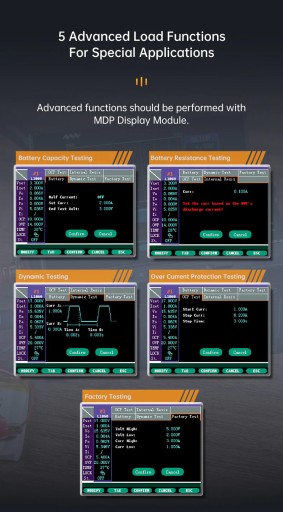

MDP-L1060 kontynuuje stosowany w serii mini-cyfrowych zasilaczy MDP, sterczyszową konstrukcję wyglądu, która jest mała i przenośna jako całość. Wbudowana bateria o pojemności 650mAh pozwala na przeprowadzenie krótkotrwałego testu obciążenia bezprzewodowego. Moduł obciążenia wykonany jest z wytrzymałej aluminiowej ramy, z wbudowanym wydajnym chłodzeniem z miedzi i wentylatorem wysokiej prędkości, który automatycznie reguluje prędkość przepływu powietrza w zależności od obciążenia. Przyrząd ma otwory wentylacyjne po obu stronach korpusu, które maksymalizują pobór powietrza przez urządzenie i zapewniają szybkość odprowadzania ciepła. Port wejściowy obciążenia korzysta z zlacenionego złącza standardowego trójfunkcyjnego o średnicy 4 mm, a także jest wyposażony w port dla kompensacji odległego xt30 w celu uzyskania dokładniejszego testu obciążenia. Jako moduł obciążenia elektronicznego serii MDP po nawiązaniu komunikacji bezprzewodowej z modułem sterowania wyświetlaczem MDP-M01 można wykonywać bardziej złożone sterowanie zdalne, takie jak test pojemności baterii, test oporu wewnętrznego, test fabryczny, test dynamiczny, test ochrony przed zwarciem i inne zaawansowane funkcje oraz elastyczne opcje zewnętrznego wyzwalania, co czyni go bardziej użytecznym. W celu zapewnienia większej dokładności, przyrząd posiada złącze wejściowe standardowe trójfunkcyjne z pozłacanymi wtykami o średnicy 4 mm oraz port xt30 do kompensacji zdalnej. Wspiera testy obciążeniowe z programowaniem.

Specyfikacja: Model produktu: MDP-L1060 Napięcie zasilania: DC 5V 2A Pojemność baterii: 650mAh Interfejs wejściowy: USB TYPE-C Maksymalne obciążenie: 60V Maksymalny prąd obciążenia: 10A Maksymalna moc obciążenia: 100W Zabezpieczenia: OVP, UVP, OCP, OPP, OTP, Anti-Reverse Wymiary: 112*66.5*35 (mm) Waga: 330g Tryby pracy: CC, CV, CR, CP

Zakresy: - Tryb CC: od 15mA do 10A (rozdzielczość urządzenia: 1mA, rozdzielczość za pomocą modułu sterowania wyświetlaczem: 1mA) - Tryb CV: od 0.1V do 60V (rozdzielczość urządzenia: 10mV, rozdzielczość za pomocą modułu sterowania wyświetlaczem: 1mV) - Tryb CR: od 10mΩ do 4KΩ (rozdzielczość urządzenia: 10mΩ, rozdzielczość za pomocą modułu sterowania wyświetlaczem: 10mΩ) - Tryb CP: od 3mW do 100W (rozdzielczość urządzenia: 10mW, rozdzielczość za pomocą modułu sterowania wyświetlaczem: 1mW)

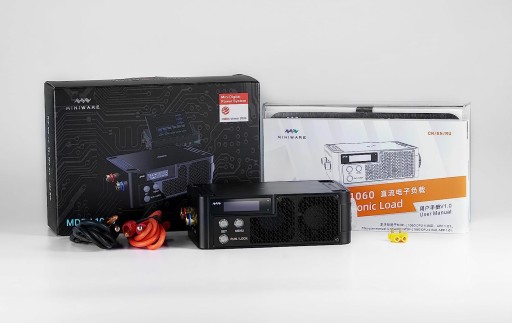

W zestawie: 1 x MDP-L1060, 1 x Instrukcja obsługi, 1 x Złącze XT30 żeńskie, 2 x Kabel wejściowy
