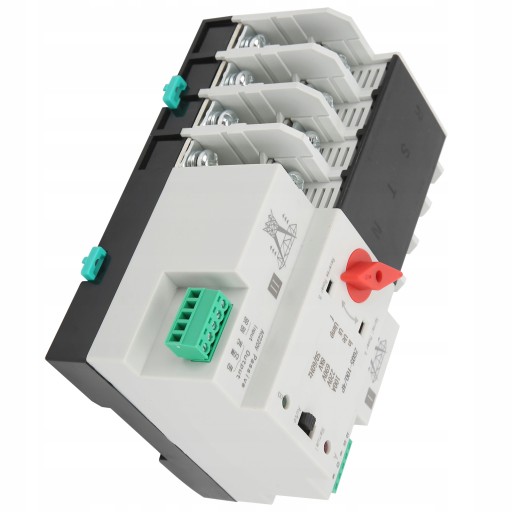

Автоматический выключатель питания 10см*8см

Funkcja:

1. Zastosowanie srebrnych styków może znacznie poprawić przewodność i żywotność produktu

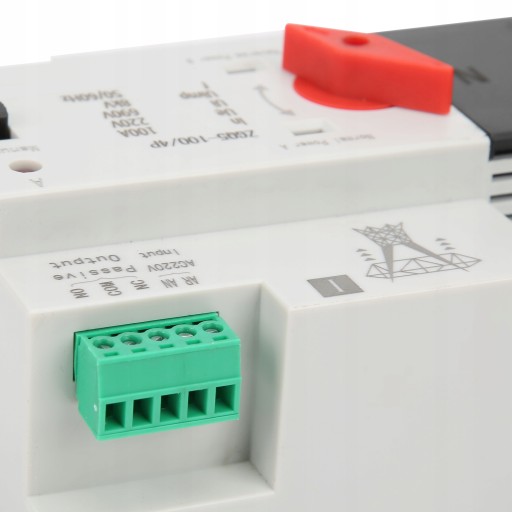

2. Wbudowany regularny port wyjściowy sygnału otwarcia w trybie gotowości, który można połączyć z lampką kontrolną sygnału, co jest wygodne do obserwacji poza szafką

3. Korzystanie z wysokiej jakości ognioodpornego tworzywa sztucznego, dobrej izolacji, odporności na wysoką temperaturę, przeciwdziałania starzeniu, bezpieczeństwa i niezawodności

4. Gdy normalne zasilanie jest nieprawidłowe, zasilanie rezerwowe będzie działać natychmiast, aby zapewnić ciągłość, niezawodność i bezpieczeństwo zasilania

5. Nadaje się do przełączania na zasilanie awaryjne po odcięciu zasilania i przełączania na główne zasilanie po włączeniu zasilania

Specyfikacja:

Typ artykułu: Podwójny automatyczny przełącznik transferu mocy

Model: ZGQ5-100/4P

Materiał: tworzywo sztuczne;

Cel: Przełącz się na zasilanie awaryjne, gdy zasilanie zawiedzie, i przełącz się na główne źródło zasilania, gdy pojawi się zasilanie

Częstotliwość pracy: 50-60 Hz

Prąd znamionowy: 100A

Napięcie znamionowe: AC110-230V

Napięcie robocze: AC220V

Tryb pracy: automatyczny i ręczny

ATS: poziom CB

Czas konwersji: ≤0,05 (S)

Liczba Polaków: 4P

Jak używać:

1. Umieść automatyczny przełącznik transferu podwójnego zasilacza na platformie debugowania i podłącz odpowiednią linię zasilania zgodnie z prawidłową kolejnością faz. Linia fazowa i linia neutralna są połączone na swoim miejscu, a nieprawidłowe połączenie jest niedozwolone.

3. Podczas debugowania przełącznika trójbiegunowego, wspólny i zapasowy przewód neutralny należy podłączyć odpowiednio do zacisku neutralnego (NN i RN).

3. Ustaw automatyczny przełącznik zasilania podwójnego zasilania, aby działał w trybie samoobracania i samoresetowania. Jeśli napięcie obu zasilaczy jest normalne, przełącznik powinien być umieszczony w pozycji wspólnego zasilania, a wspólny zasilacz jest zamknięty.

4. Ustaw wspólne zasilanie NA, NB, NC, NN dla dowolnej utraty fazy, podwójne zasilanie powinno zostać automatycznie przekonwertowane na zasilanie rezerwowe, jeśli wspólne zasilanie powróci do normy, powinno zostać przekonwertowane z powrotem na wspólne zasilacz

5. Dostosuj napięcie dowolnej fazy wspólnego zasilacza do wcześniej określonej wartości napięcia podnapięciowego, a podwójny zasilacz powinien automatycznie przełączyć się na zasilanie w trybie gotowości. Gdy normalne zasilanie powróci do normy, przełącznik powinien powrócić do normalnego zasilania

Lista pakietów:

• 1 x automatyczny przełącznik transferu podwójnego zasilania
• 1 x instrukcja obsługiC
