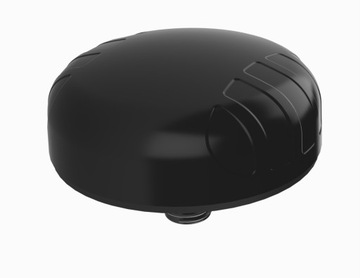

Szerokopasmowa panelowa antena dookólna Poynting PUCK-8 2X2 LTE (MIMO) 6 dBi, Wi-Fi 7.5 dBi
Nowa seria PUCK firmy Poynting oferuje małe anteny profilowe do użytku w IoT / M2M, inteligentnych licznikach, inteligentnych usługach użyteczności publicznej, transporcie, żegludze morskiej i rolnictwie. PUCK-8 składa się z systemu antenowego 3 w 1 w jednej obudowie, wyposażonego w 2×2 MIMO LTE i Wi-Fi (dwuzakresowe 2,4 GHz i 5 GHz). Anteny 2x Cellular MIMO (dla 2G / 3G / 4G) obsługują pasmo od 698 MHz do 3800 MHz, w tym najpopularniejsze międzynarodowe pasma LTE. Antena zapewnia dwuzakresową antenę Wi-Fi oferującą jednoczesne pasma 2,4 i 5 GHz, obsługującą standard 802.11ni 802.11ac / ax. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów promieniujących zapewniają doskonałą równowagę między dookólnością, różnorodnością wzorów i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są bardziej odpowiednie do zastosowań SISO.
Cechy produktu
- Wysoka wydajność wielu częstotliwości 3 w 1
- Antena 2G / 3G / 4G / LTE (gotowa na 5G)
- LTE (2X2 MIMO), dwuzakresowe Wi-Fi (SISO))
- Szerokopasmowy zakres częstotliwości, w tym pasmo CBRS 3,5 GHz
- Niezależna od płaszczyzny podłoża
- Solidna, wandaloodporna i wodoodporna obudowa anteny (klasa IP 68)
- Idealny do transportu, zastosowań morskich i IoT / M2M
- Opcje montażu Ultra-veZAtile dla łatwej instalacji
Zastosowanie anteny
- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody
- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie
- Automatyka przemysłowa, robotyka i inne systemy M2M
- Digital Signage
- Magazyny i systemy logistyczne
- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)
- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)
-Maszyny rolnicze
- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych

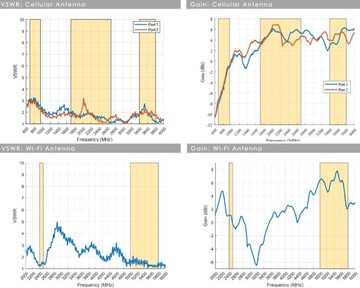

Wykresy wydajności anteny
Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia.
W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1, PUCK-8 zapewnia doskonałą wydajność na wszystkich pasmach z VSWR ≤2,5: 1 ponad 85% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960,1710-2700 i 3400-3800 MHz
7,5 dBi to szczytowe wzmocnienie we wszystkich pasmach 2400–2500 i 5000–5800 MHz
- Wzmocnienie przy 698-960 MHz: -1 dBi
- Wzmocnienie przy 1710-270 MHz: 6 dBi
- Wzmocnienie przy 3400-3800 MHz: 6 dBi
- Wzmocnienie przy 2400-2500MHz MHz: 1,2 dBi
- Wzmocnienie przy 5000-5800MHz MHz: 7,5 dBi
Wzorce promieniowania
Prezentacja anteny szerokopasmowej PUCK-8 (wideo)
link: https://youtu.be/wQ7WTtjMNPM
Odnośniki do innych filmów o PUCK-8:
Unboxing - https://youtu.be/AfL5b7pRWbk
Test wysokiego napięcia PUCK - https://youtu.be/A-3FVcQjK-I
Test PUCK w tunelu aerodynamicznym - https://youtu.be/Yga3oqAGly0
Test wytrzymałości - https://youtu.be/MS_gkMZ26tE
Konstruowanie rozwiązań 4x4 MIMO - https://youtu.be/YsRRjBAfX4k
Wiele możliwości montażu
Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:

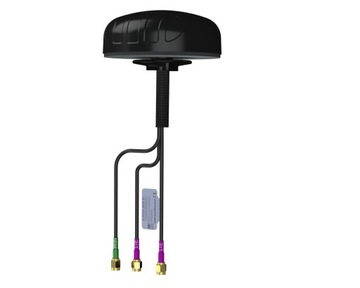

- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)
- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
- Poziomy montaż na słupie (np. Szyny morskie)
- Mocowanie magnetyczne
- Montaż powierzchniowy (taśma dwustronna)

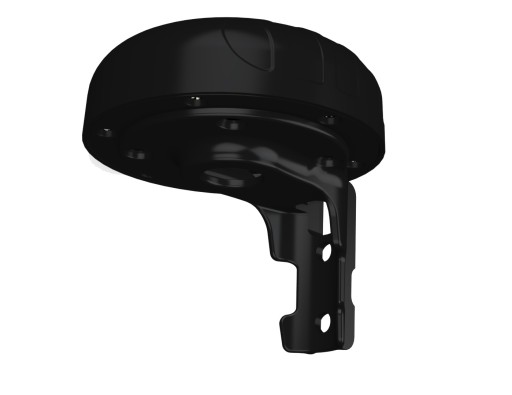

- Mocowanie ścienne
Najważniejsze cechy techniczne:
Specyfikacja techniczna
Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
