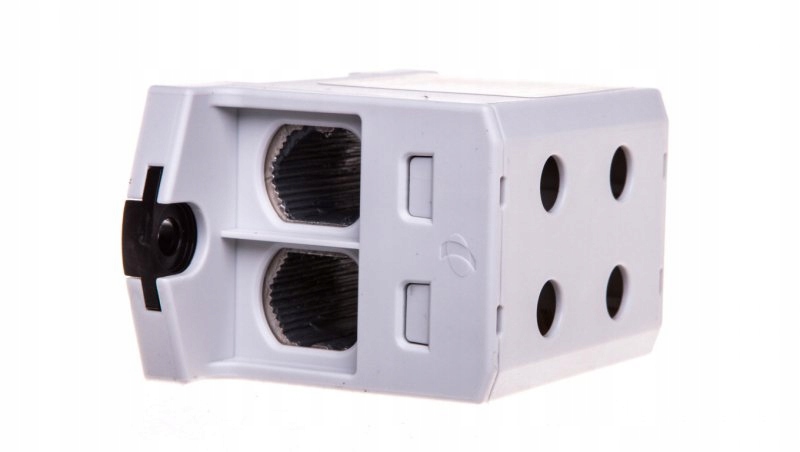

Соединитель рельса Morek MAA2095A10

Złączka szyn gwint rozgał AL/CU 6-95mm2 TS-35 1-tor 4-otw zac OTL95-2 szary MAA2095A10

MOREK

✔️Parametry techniczne:

• Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od: 6
• Przekrój przyłączanego przewodu wielożyłowego [mm2] do: 95
• Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do: 95
• Przekrój przyłączanego przewodu jednodrutowego [mm2] do: 95
• Przekrój przyłączanego przewodu jednodrutowego [mm2] od: 6
• Kolor: Szary
• Przekrój przyłączanego przewodu wielożyłowego [mm2] od: 6
• Długość [mm]: 84
• Napięcie znamionowe [V]: 690
• Sposób montażu: Szyna montażowa DIN 35 mm
• Wysokość przy najniższym sposobie montażu [mm]: 51
• Prąd znamionowy In [A]: 490
• Rodzaj połączenia elektrycznego 1: Połączenie śrubowe
• Rodzaj połączenia elektrycznego 2: Połączenie śrubowe
• Pozycja połączenia: Z boku / boczny
• Liczba poziomów: 1
• Liczba zacisków na piętro: 2
• Rodzaj materiału izolującego: Tworzywo termoplastyczne
• Szerokość / rozmiar rastra [mm]: 42
• Kod producenta: MAA2095A10
• CN: 85369010
• Ean: 4744397014115

Ean : 4744397014115

Przekrój przyłączanego przewodu jednodrutowego [mm2] od : 6

Przekrój przyłączanego przewodu jednodrutowego [mm2] do : 95

Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od : 6

Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do : 95

Przekrój przyłączanego przewodu wielożyłowego [mm2] do : 95

Przekrój przyłączanego przewodu wielożyłowego [mm2] od : 6

Długość [mm] : 84

Napięcie znamionowe [V] : 690

Kolor : Szary

Prąd znamionowy In [A] : 490

Rodzaj połączenia elektrycznego 1 : Połączenie śrubowe

Rodzaj połączenia elektrycznego 2 : Połączenie śrubowe

Pozycja połączenia : Z boku / boczny

Liczba poziomów : 1

Liczba zacisków na piętro : 2

Sposób montażu : Szyna montażowa DIN 35 mm

Rodzaj materiału izolującego : Tworzywo termoplastyczne

Szerokość / rozmiar rastra [mm] : 42

Wysokość przy najniższym sposobie montażu [mm] : 51

Gł&oacutewne dane techniczne całej serii złącz OTL:

- Testowana zwarciowo Klasa zwarciowa A ( Class A ) możliwość zastosowania przed zabezpieczeniami.

- Certyfikat EN 61238 potwierdzający możliwość stosowania z przewodami miedzianymi i aluminiowymi

- Klasy palności V0 zgodnie z UL94

- Napięcie znamionowe: 1000V AC/DC

- Zgodność z normami EN 60947, EN 61238, certyfikaty GOST-R, SGS FIMKO

Przeznaczenie i zastosowanie:

Złącza OTL są złączami uniwersalnymi zar&oacutewno pod kątem aplikacji ( energetyka, przemysł, instalacje mieszkaniowe ), jak i pod kątem materiału, z jakiego wykonana jest żyła przewodu ( drut lub linka, przewody sektorowe sztywne i wielodrutowe ). Dzięki specjalnej technologii ocynowania umożliwiają wygodne i bezpieczne podłączenie przewod&oacutew wykonanych zar&oacutewno z miedzi jak r&oacutewnież z aluminium, bez potrzeby stosowania jakichkolwiek adapter&oacutew Cu/Al, specjalnych końc&oacutewek bimetalicznych i innych. Przewody są podłączane bezpośrednio do zacisk&oacutew, a specjalna pasta kontaktowa aplikowana już na etapie produkcji zapewnia ochronę miejsca styku elektrycznego, a ponadto sprawia, że zaciski OTL są gotowe do użytku natychmiast po wyjęciu z opakowania. Uniwersalność zastosowania gwarantuje napięcie znamionowe do 1 000V AC/DC, natomiast obudowa z materiału w klasie palności V0 ( zgodnie z UL94 ) czyni te złącza bezpieczne w eksploatacji. Co jednak najistotniejsze, złącza OTL są przystosowane do wszystkich aplikacji przemysłowych, dzięki rygorystycznym testom na zgodność ze standardami IEC/EN 60947 oraz przede wszystkim IEC/EN 61238-1:2003. Każda złączka OTL przechodzi testy mechaniczne i rygorystyczne testy obciążeniowe i zwarciowe, czego wynikiem jest uzyskanie tzw. klasy zwarciowej A ( Class A ). Oznacza to, że złącza nadają się do aplikacji, gdzie występuje rozdział mocy oraz tam, gdzie zaciski wykorzystywane są jako gł&oacutewne zaciski zasilające w instalacjach narażonych na przeciążenia prądowe i zwarcia. Zgodnie z obowiązującymi przepisami, każde złącze elektryczne pełniące funkcję złącza głównego ( zasilającego ) czy też rozdzielczego musi być klasyfikowane zwarciowo i nosić oznaczenie Klasa A.
