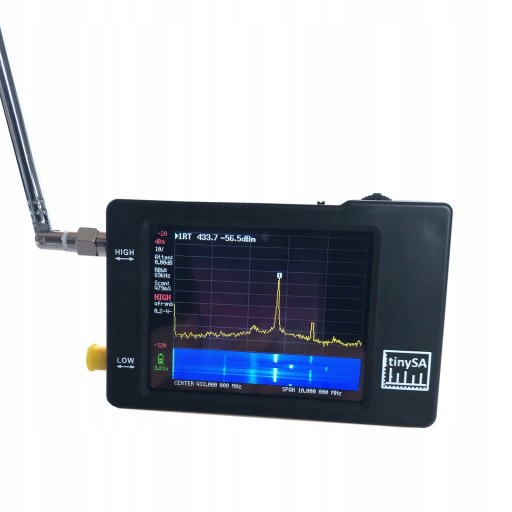

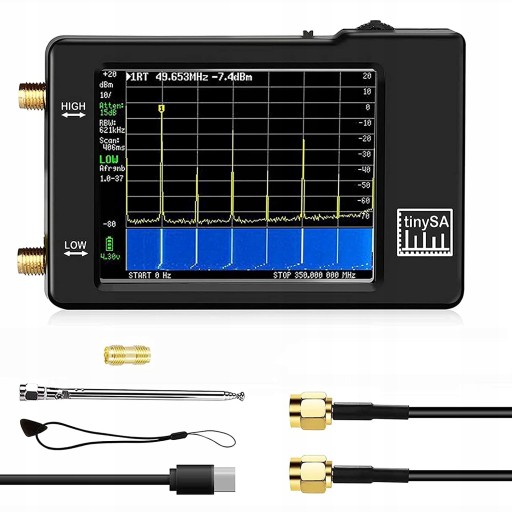

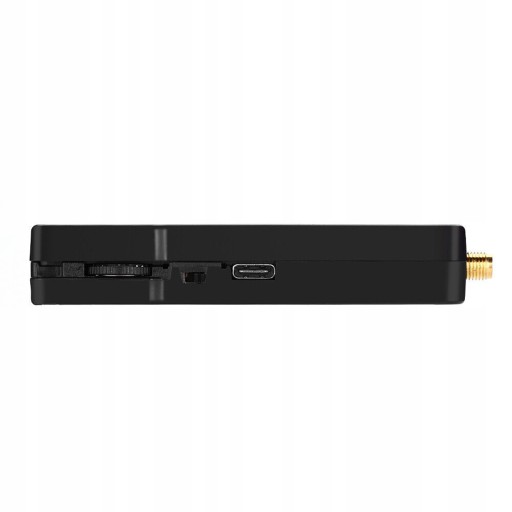

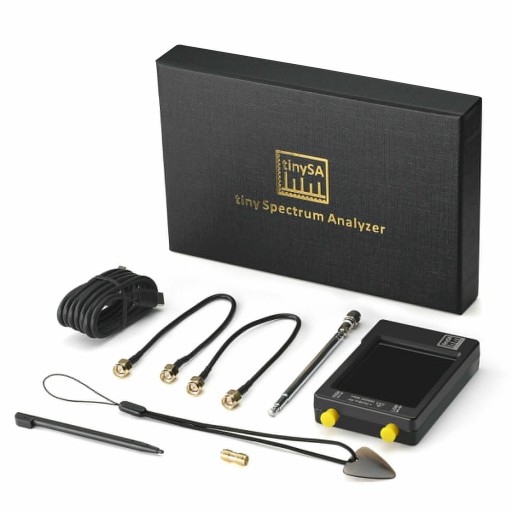

ЭКРАН ОСЦИЛЛОГОПА АНАЛИЗАТОР ЧАСТОТНОГО СПЕКТРА

Specyfikacja:

Interfejs użytkownika:

*Rozdzielczość wyświetlacza 320*240 pikseli

*Przekątna ekranu 2.8"

*16 bity na pikseli RGB

*Rezystencyjne sterowanie dotykowe

*Sterowanie przełącznikiem biegu

*Sterowanie portem szeregowym USB

*Opcjonalny port TTL USART (SW jeszcze nie zaimplementowany) na wewnętrznej PCB

*Linearne zasilanie, aby uniknąć szumów przełączania.

*Dodaj ochronę portu ESD do aktualizacji wersji (V0.3.1_E)

Specyfikacja wejścia/wyjścia tinySA jest podzielona na 4-tryby:

Specyfikacja trybu niskiego wejścia:

*Zakres częstotliwości wejściowych od 100kHz do 350MHz

*Impedancja wejściowa 50 ohm, gdy tłumienie wejściowe ustawione jest na 10dB lub więcej.

*Możliwość wyboru ręcznego i automatycznego tłumienia wejścia pomiędzy 0dB a 31dB w krokach 1 dB

*Absolutny maksymalny poziom wejścia bez tłumienia 10dBm

*Absolutna maksymalna moc wejściowa z tłumieniem 30dB 20dBm przez krótki czas

*Punkt przechwytywania wejściowego produktów modulacji trzeciego rzędu (IIP3) z tłumieniem 0dB 15dBm

*1dB punkt kompresji w 2dBm z tłumieniem 0dB

*Rozdzielczość detektora mocy 0,5dB i liniowość w stosunku do częstotliwości /-1dB

*Absolutna dokładność poziomu mocy po kalibracji poziomu mocy /- 1dB

*Najniższy sygnał wykorzystujący przepustowość rozdzielczości 30kHz od -102dBm

*Dokładność częstotliwości równa wybranej przepustowości rozdzielczości

*Szum fazy -90dB/Hz przy przesunięciu 100kHz i -115dB/Hz przy przesunięciu 1MHz

*Zakres dynamiczny wolny od śladów przy użyciu przepustowości 30kHz o rozdzielczości 70dB

*Ręcznie wybieralne filtry rozdzielczości 3, 10, 30, 100, 300, 600kHz. Automatyczny wybór jednego z filtrów rozdzielczości 57.

*Na ekranie rozdzielczość punktów pomiarowych 145 lub 290.

*Szybkość skanowania ponad 1000 punktów/sekundy przy użyciu filtrów o największej rozdzielczości.

Automatyczna optymalizacja rzeczywistych punktów skanowania w celu zapewnienia zasięgu całego zakresu skanowania niezależnie od wybranej przepustowości rozdzielczości

*Opcja tłumienia biegów umożliwiająca ocenę, czy pewne sygnały są generowane wewnętrznie lub rzeczywiście obecne w sygnale wejściowym

Specyfikacja trybu wysokiego wejścia:

*Zakres częstotliwości wejściowych od 240MHz do 960MHz

*Ponieważ nie ma filtra wejściowego, silne sygnały poza zakresem 240MHz do 960MHz mogą powodować zniekształcenie sygnałów w pasmie

*Absolutny maksymalny poziom wejścia bez tłumienia 10dBm

*Punkt przechwytywania wejściowego trzeciego rzędu produktów modulacji (IIP3) o wartości -5dBm

*1dB punkt ściskania w -6dBm z tłumieniem 0dB

*Rozdzielczość detektora mocy 0,5dB i liniowość w stosunku do częstotliwości /-1dB

*Absolutna dokładność poziomu mocy po kalibracji poziomu mocy /- 1dB

*Najniższy sygnał wykorzystujący przepustowość rozdzielczości 30kHz od -115dBm

*Dokładność częstotliwości równa wybranej przepustowości rozdzielczości

*Zakres dynamiczny wolny od śladów przy użyciu przepustowości 30kHz o rozdzielczości 50dB

*Wybieralne (automatyczne i ręczne) filtry rozdzielczości 3, 10, 30, 100, 300 i 600kHz

*Opcjonalny tłumik wejściowy zależny od częstotliwości 25dB do 40dB. Błąd poziomu mocy z aktywowanym tłumikiem zwiększa się do /- 15dB

*Na ekranie rozdzielczość punktów pomiarowych 145 lub 290.

*Szybkość skanowania ponad 1000 punktów/sekundy przy użyciu filtrów o największej rozdzielczości.

Automatyczna optymalizacja rzeczywistych punktów skanowania w celu zapewnienia zasięgu całego zakresu skanowania niezależnie od wybranej przepustowości rozdzielczości

Specyfikacja trybu niskiego wyjścia:

*Wyjście sinusowe z harmonicznymi poniżej -40dB fundamentalnej

*Zakres częstotliwości wyjściowej od 100kHz do 350MHz

*Poziom wyjściowy można wybrać w 1dB krokach między -76dBm a -6dBm

*Opcjonalna modulacja AM, wąska FM i szeroka FM lub wolne przesuwanie po wybranym zakresie częstotliwości

Specyfikacja trybu wysokiej mocy:

*Wyjście fali kwadratowej

*Zakres częstotliwości wyjściowej od 240MHz do 960MHz

*Poziom wyjścia można wybrać w zmiennych przyrostach między -38dBm a 13dBm

*Opcjonalna wąska modulacja FM i szeroka FM lub wolne przesuwanie po wybieralnym zakresie częstotliwości

Specyfikacja generatora referencyjnego:

*Opcjonalne wyjście fali kwadratowej z fundamentałem -25dBm podłączone do wysokiego wejścia/wyjścia

*Częstotliwość można ustawić na 1MHz, 2MHz, 4MHz, 10MHz, 15MHz lub 30MHz.

Specyfikacja baterii:

*Czas ładowania maksymalnie jedna godzina na minimalnym portu USB 500mA lub ładowarce USB

*Praca na całkowicie naładowanym akumulatorze przez co najmniej 2 godziny
