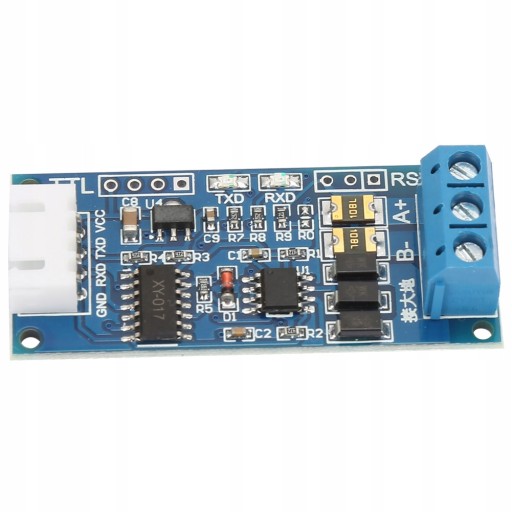

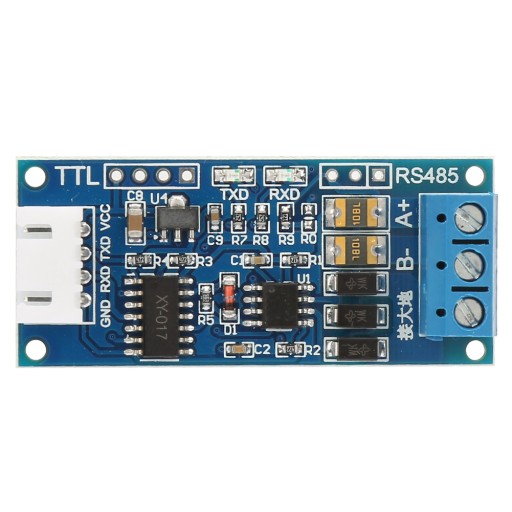

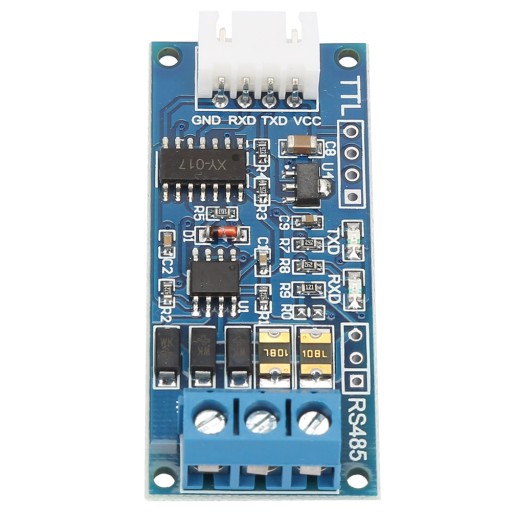

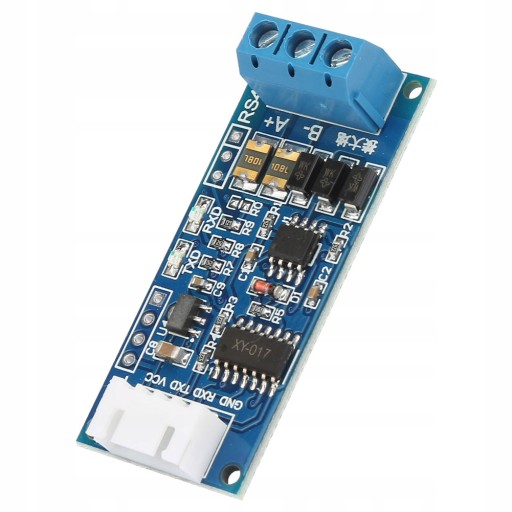

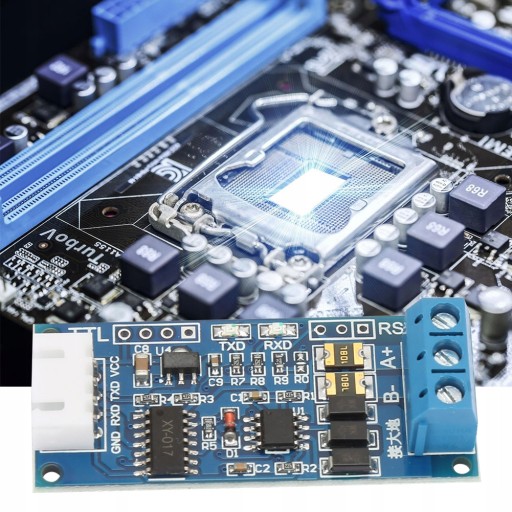

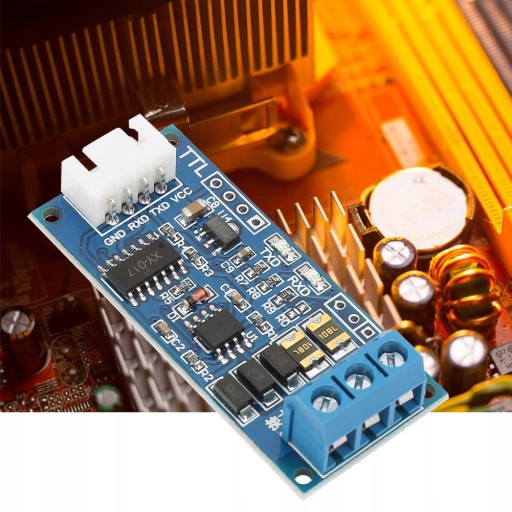

Модуль преобразователя TTL в RS485 Плата адаптера

Funkcja:

1. Ten moduł w pełni uwzględnia konstrukcję ochrony odgromowej magistrali 485 i konstrukcję przeciwzakłóceniową, wysoką EMC i wysoką wydajność EMI; W przypadku transmisji na duże odległości na zewnątrz, koniec modułu z uziemieniem jest podłączony do uziemienia, które może mieć ve

2. Ze standardowym rozstawem pinów 2,54, jest to wygodne dla twojego wtórnego rozwoju.

3. Z rezystorem dopasowującym 120 omów, zwarcie R0 może włączyć rezystor dopasowujący; W przypadku transmisji na duże odległości zaleca się zwarcie.

4. Obsługuje komunikację wielu maszyn, dzięki czemu ta sama sieć może być podłączona do co najmniej 40 węzłów.

5. Okablowanie przeciwzakłóceniowe i metoda układania miedzi zapobiegają zakłóceniom sygnału.

Specyfikacja:

• Cechy:
• Moduł ten w pełni uwzględnia konstrukcję ochrony odgromowej magistrali 485 i konstrukcję przeciwzakłóceniową, wysoką EMC i wysoką wydajność EMI; W przypadku transmisji na duże odległości na zewnątrz, koniec uziemiający modułu jest podłączony do ziemi, co może mieć bardzo dobrą ochronę przeciwzakłóceniową i odgromową, zwiększając bezpieczeństwo magistrali 485; W przypadku transmisji na krótkie odległości w pomieszczeniach koniec uziemiający można odłączyć z ziemi.
• Ze standardowym rozstawem pinów 2,54 jest wygodny do wtórnego rozwoju.
• Z rezystorem dopasowującym 120 omów, zwarcie R0 może umożliwić dopasowanie rezystora; W przypadku transmisji na duże odległości zaleca się zwarcie.
• Obsługuje komunikację wielu maszyn, dzięki czemu ta sama sieć może być podłączona do co najmniej 40 węzłów.
• Obsługuje podłączanie na gorąco, podczas gdy sygnał nie będzie się zacinał.
• Okablowanie przeciwzakłóceniowe i metoda układania miedzi zapobiegają zakłóceniom sygnału.
• Kompatybilny z sygnałem 3,3 V i 5,0 V, może pasować do modułu.
• Z wysoką wydajnością EMC i EMI.
• Korzystanie z importowanego chipa, wzornictwo przemysłowe, z silną zdolnością przeciwzakłóceniową; przy użyciu potężnej konstrukcji ochrony odgromowej 485, która może być stosowana w terenie przemysłowym i trudnych warunkach; w temperaturze od 40 ℃ do 85 ℃, odległość transmisji może wynosić do 1 km (testowane z kablem 850m 2*1,5, sugeruje się użycie w promieniu 800 metrów; proszę dodać repeater, jeśli więcej niż 800 metrów).

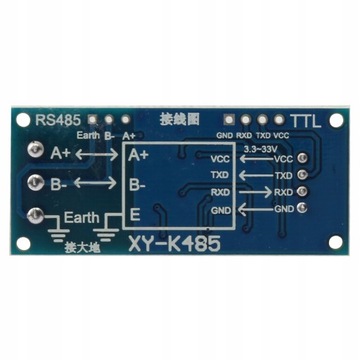

• Z izolowanym drutem i zaciskami, bardzo wygodny w użyciu.
• Zaprojektowany z lampkami sygnalizacyjnymi RXD, TXD do łatwego sprawdzania statusu wysyłania i odbierania.
• Specyfikacja:
• Zasilacz szerokonapięciowy: 3.0V ~ 30V
• Ograniczenie napięcia: 33 V (zaleca się stosowanie w granicach 30 V, minimalne napięcie powinno być wyższe niż 2,8 V)
• Rozmiar: 52*23*11mm/2*0.9 * 0.4in

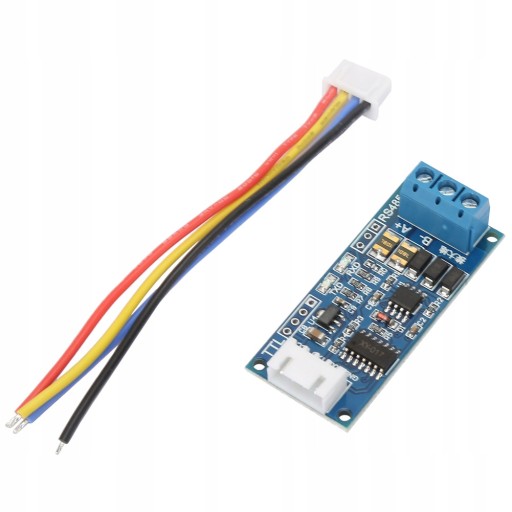

• Lista pakietów:
• 1 * moduł

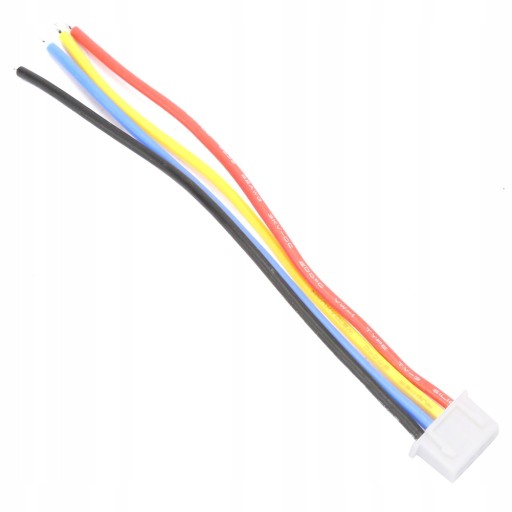

• 1 zestaw * Kabel
