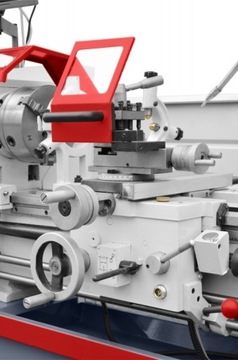

УНИВЕРСАЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ 360Х1000 2КВТ KONIK MT4 + ножи + токарный центр.

Tokarka uniwersalna CORMAK TORNADO 360

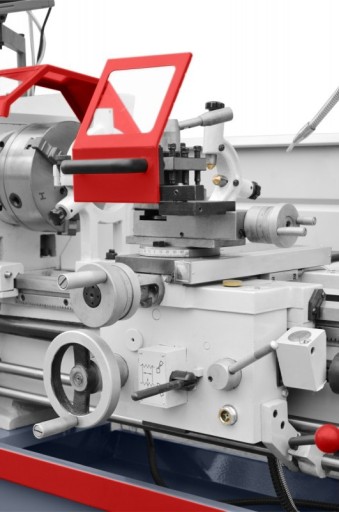

Profesjonalna tokarka uniwersalna TORNADO 360 PLUS (TORNADO 360) do metalu wyposażona jest w 8-biegową przekładnię (70-2000 obr/min) z silnikiem indukcyjnym (stała prędkość) 2,0 kW/400V - maksymalny moment obrotowy, przelotem wrzeciona 52 mm. Zalecana do toczenia stali twardych, toczenia mechanicznego. Może być wykorzystywana do wielu zadań, takich jak toczenie powierzchni wewnętrznych i zewnętrznych, stożków, polerownie, gwintowanie metryczne, calowe, wiercenie i przeciąganie.

Główne zalety:

• Tokarka Tornado 360 Plus (TORNADO 360) ma wzmacniane, ożebrowane powierzchnia łoża które zapewnia maksymalną redukcję wibracji. Dodatkowo łoże precyzyjnie szlifowane, hartowane.
• Odczyt cyfrowy działa w 2 (dwóch) osiach ruchu wzdłużnego i poprzecznego suportu. Przetworzony sygnał elektroniczny z linijek optycznych wizualizuje uzyskane wartości z ruchów wzdłuż osi na ekranie cyfrowym.
• Tokarka jest wyposażona w wysokojakościowy i wzmocniony system łożysk wrzeciona.
• Optymalne wyniki pracy zapewnia duży przelot wrzeciona 52 mm, uchwyt tokarski 3-szczękowy 200 mm, oraz mocny silnik 2,0 kW.
• Hartowane i szlifowane koła zębate w przekładni wrzeciona.
• Odpowiednia szerokość łoża 187 mm zapewnia stabilne i precyzyjne warunki pracy.
• Wyposażona w śrubę pociągową oraz wałek pociągowy do toczenia gwintów i posuwu automatycznego wzdłużnego i poprzecznego.
• Łatwa regulacja prędkości obrotów wrzeciona oraz posuwu automatycznego z ergonomicznego panelu sterowania na przekładnie. Blokada wyboru posuwu przez śrubę pociągową lub za pomocą wałka.
• Regulowane sprzęgło przeciążeniowe na wale pociągowym.
• Możliwość obróbki dużego zakresu gwintów bez konieczności wymiany kół zmianowych w gitarze. Szeroka gama toczonych gwintów: metryczny (26) 0,4 - 7 mm, calowy (34) 4-56 T.P.I. Toczenie gwintów prawych i lewych.
• Zegar do toczenia gwintów przeznaczony do dokładnego liczenia zwojów. Funkcja ma zaoszczędzić czas, by w kilku przejściach można było odkręcić nakrętkę śruby pociągowej i ręcznie oraz szybko przywrócić suport do pierwotnej pozycji.
• Łoże posiada wymienny mostek do toczenia elementów o większym gabarycie, np.: tarczy. Ten model tokarki pozwala na obróbkę o maksymalnej średnicy 490 mm z wyjętym mostkiem.
• Wysuwana szuflada na wióry oraz szuflady na narzędzia dla lepszej i efektywniej pracy.
• Bogate wyposażenie w standardzie: 3-sz. + 4-sz. uchwyty + tarcza calowa.

Dane techniczne:

Uchwyt 3-szczękowy 200 mm

Maksymalna średnica toczenia nad łożem 360 mm

Średnica toczenia nad suportem 224 mm

Średnica toczenia w wybraniu mostka 490 mm

Długość toczenia w kłach stałych 1000 mm

Maksymalna długość zainstalowanej części (uchwyt tok./kieł st.) 900 mm

Szerokość łoża 188 mm

Przelot wrzeciona 52 mm

Prędkości obrotów wrzeciona 8 zakresów (L/H) 70-2000 obr./min.

Zakres prędkości wrzeciona L: 70, 115, 190, 300 / H: 460, 755, 1255, 2000 ob/min.

Końcówka wrzeciona D1-5 CAMLOCK

Stożek wrzeciona MK6

Wymiary imaka tokarskiego 80 x 80 x 30 mm

Maksymalne wymiary narzędzia 20 x 20 mm

Zakres przesuwu sań górnych 90 (0,04) mm

Zakres przesuwu poprzecznego 165 (0,04) mm

Zakres przesuwu wzdłużnego 750 (0,15) mm

Gwint metryczny (26) 0,4 - 7 mm

Gwint calowy (34) 4-56 T.P.I

Liczba i zakres posuwów wzdłużnych (32) 0,052-1,392 mm/obr.

Liczba i zakres posuwów poprzecznych (32) 0,014-0,38 mm/obr

Wysuw tulei konika 100 (0,04) mm

Średnica tulei łożyskowej konika 42 mm

Stożek tulei konika MK4

Moc silnika głównego S1/S6 2,0/2,4 kW | 400V

Moc pompki chłodziwa 40 W

Wymiary D/S/W 1800 mm x 750 mm x 1650 mm

Waga 760 kg  (±2%)

Wyposażenie:

• Zestaw noży tokarskich 20x20, 7 szt. (składane)
• Kieł obrotowy precyzyjny MK4
• Odczyt cyfrowy 2-osi
• Uchwyt tokarski 3-szczękowy 200 mm
• Uchwyt tokarski 4-szczękowy 200 mm
• Tarcza zabierkowa 250 mm
• Kieł stały: MK4
• Koła zmianowe

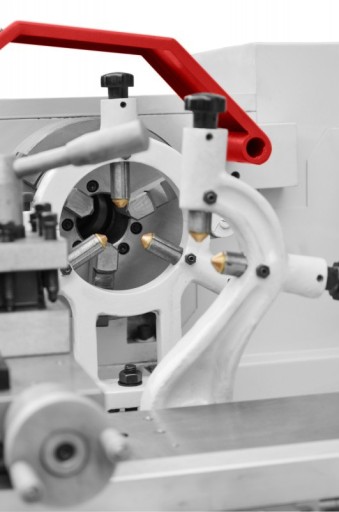

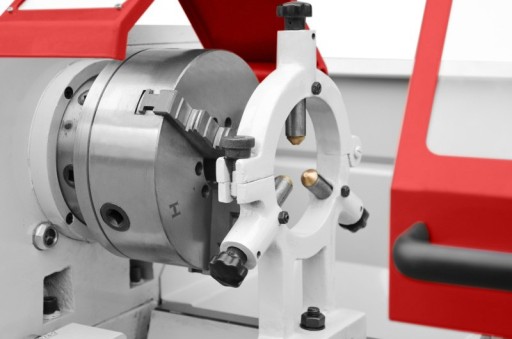

• Podtrzymka stała
• Podtrzymka ruchoma
• Tuleja redukcyjna wrzeciona MK6/MK4
• Układ chłodzenia
• Oświetlenie robocze
• Smarownica
• Wskaźnik / Zegar gwintowy
• Klucz do uchwytu i imaka
• Komplet narzędzi obsługowych
• Osłony bezpieczeństwa zgodne z normami CE
• Instrukcja obsługi w j. polskim
• Deklaracja zgodności CE

Wyposażenie opcjonalne:

• Trzpień wiertarski MK4/B16
• Uchwyt wiertarski B16 3-16mm
• Zestaw wierteł kobaltowych HSS-CO5 / 1-13 mm
• Olej emulgujący, chłodziwo do obróbki skrawaniem ES-12 1L (koncentrat)

W ZESTAWIE KOMPLET NOŻY 20 x 20 mm 7 sztuk + kieł obrotowy MK4

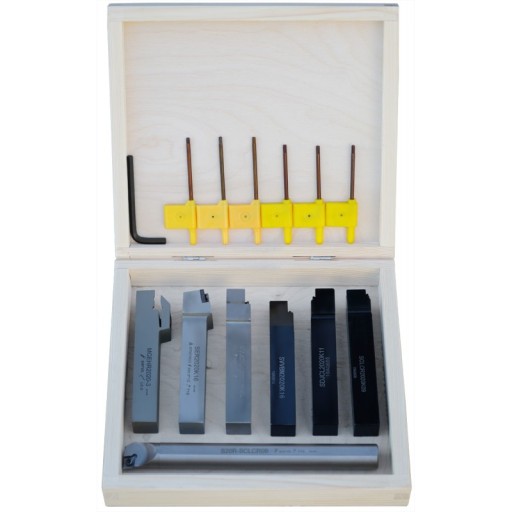

Zestaw noży tokarskich 20 x 20 (7szt.)

Profesjonalny komplet nożny tokarskich. Całość zapakowana w solidne opakowanie. W zestawie klucze do przykręcania płytek.

Parametry techniczne:

• Nóż składak SVVBN 2020 K16 - na płytki VBMT16
• Nóż składak SCLCR 2020 K09 - na płytki CCMT 09
• Nóż składak SDJCL 2020 K11 - na płytki DCMT11
• Nóż składak MGEHR 2020-3 - na płytki MGMN-300
• Nóż składak SER 2020 - 16 - na płytki 16 ER
• Nóż składak SVJCR 2020 K16 -- na płytki VBMT 16
• Nóż składak S20R SCLCR 09 - na płytki CCMT 09

Zestaw nie zawiera płytek wieloostrzowych

Kieł obrotowy precyzyjny MK4

Długość całkowita - 205,7 mm

Średnica w najgrubszym miejscu - 60 mm

Trzpień - MK4

Średnica stożka w najgrubszym miejscu - 32 mm

Długość stożka - 34,7 mm

Kąt wierzchołkowy - 60 stopni
