KAmodRPi RS485 CAN HAT - модуль CAN/RS485 для Raspberry Pi

KAmodRPi RS485 CAN HAT - moduł CAN/RS485 dla Raspberry Pi

Opis

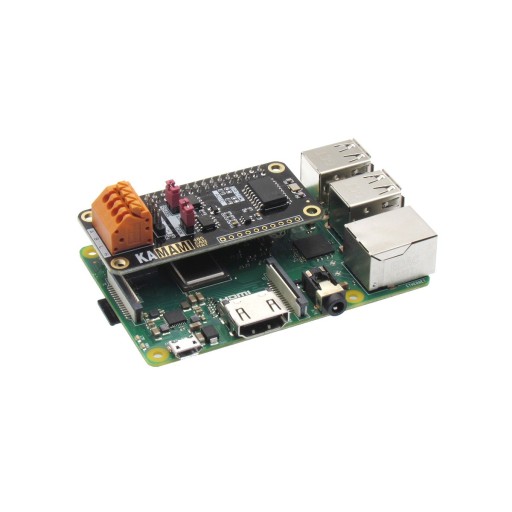

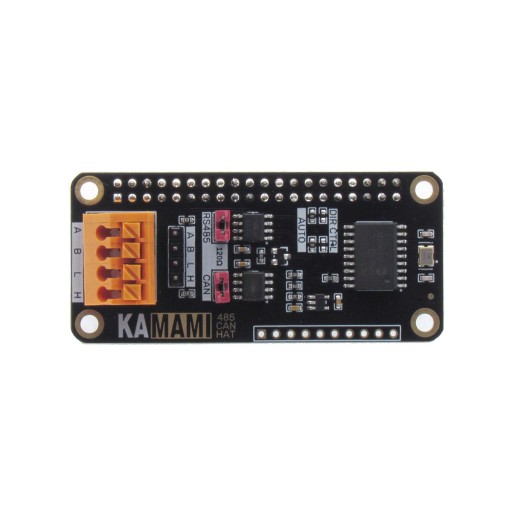

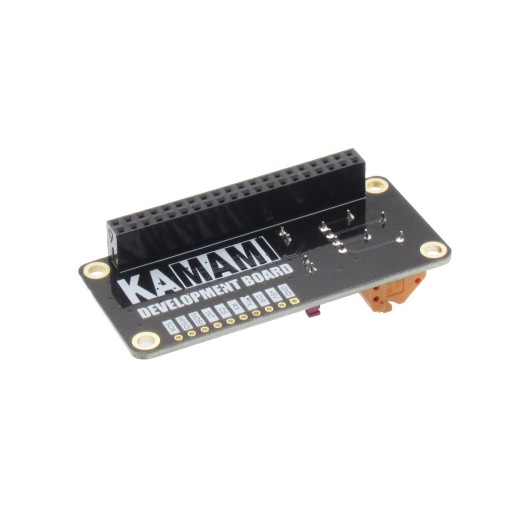

KAmodRPI RS485 CAN HAT to nakładka dla komputera Raspberry Pi rozszerzająca jego interfejsy o RS485 oraz CAN. Sygnały magistral wyprowadzone są na złącza goldpin oraz szybkozłącza. Moduł jest kompatybilny z płytkami Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+/4B/400. Obsługa interfejsu CAN realizowana jest przez magistralę SPI poprzez układy MCP2515 i MCP2551, a RS485 przez UART dzięki ST3485.

Właściwości

• Kompatybilne z Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+/4B/400
• Funkcja CAN, wbudowany kontroler CAN MCP2515 poprzez interfejs SPI, z transceiverem MCP2551
• Interfejs RS485, sterowany przez UART, komunikacja half-duplex, z transceiverem ST3485
• Wbudowany stabilizator 3,3V, napięcie zasilania 5V
• Kontroler CAN: MCP2515
• Transceiver CAN: MCP2551
• Nadajnik RS485: ST3485
• Wszystkie znaczące piny wyprowadzone na dodatkowym złączu 2,54mm, umożliwiające współpracę z komputerami takimi jak Arduino
• Wymiary: 65 x 30 mm

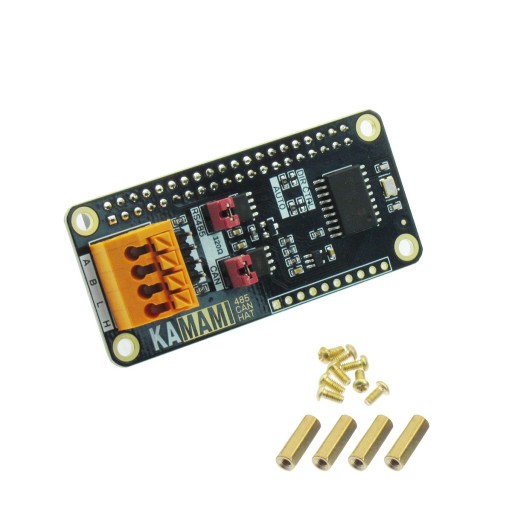

W zestawie

• Moduł KAmodRPi RS485 CAN HAT
• Zestaw śrubek oraz dystansów umożliwiający przykręcenie nakładki do płytki Raspberry
