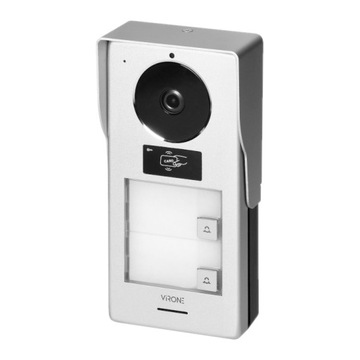

Zestaw wideodomofonowy dwurodzinny Virone PAVONIS MULTI VDP-69

W zestawie:

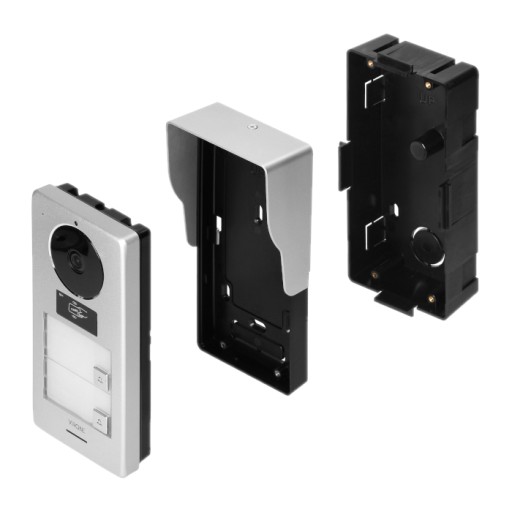

• ​panel zewnętrzny VIRONE VDP-69KV - 1 szt;
• obudowa do montażu podtynkowego - 1 szt;
• daszek natynkowy - 1 szt;
• pastylki zbliżeniowe (2 funkcyjne, 5 użytkowych) – 7 szt;
• monitor LCD VIRONE VDP-67PMV - 2 szt;

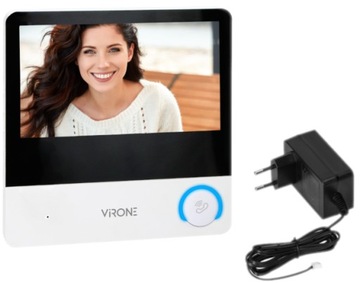

• zasilacz sieciowy 12V/1.5A (do monitora) - 2 szt;
• wspornik montażowy (do monitora) - 2 szt;
• instrukcja.

❗ Zestaw nie zawiera elektrozaczepu, zalecany o poborze prądu maksymalnie 500mA lub z pamięcią, napięcie 12VDC.

❗ Zasilacze w zestawie są wtyczkowe. Jeśli istnieje potrzeba montażu zasilacza w rozdzielni to można zakupić 1 wspólny zasilacz dedykowany na szynę DIN, model HDR-60-15 lub OR-PSU-1644 - dostępny osobno.

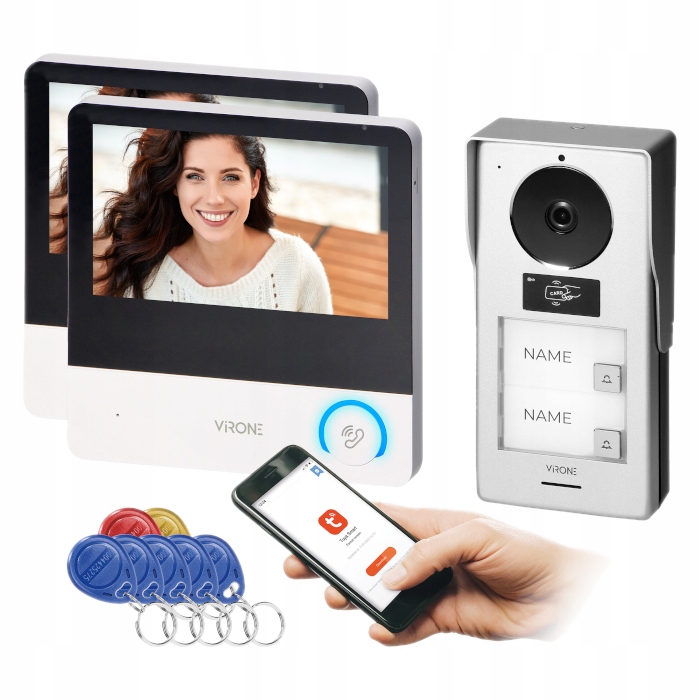

ZESTAW WIDEODOMOFONOWY VIRONE Pavonis Multi VDP-69 dedykowany jest do użytku w domach dwurodzinnych.

➡ Tworzą go 2 kolorowe, dotykowe monitory z ekranem 7" LCD, które umożliwiają sterowanie bramą i zwalnianie elektrozaczepu. Po skonfigurowaniu z internetem (WiFi) możemy obsługiwać urządzenie zdalnie. Aplikacja TUYA Smart powiadomi o osobie nas odwiedzającej, umożliwi też nagrywanie dźwięków i filmów (w pamięci urządzenia lub na karcie microSD do 128Gb, brak w zestawie) oraz ich odtwarzanie na smartfonie.

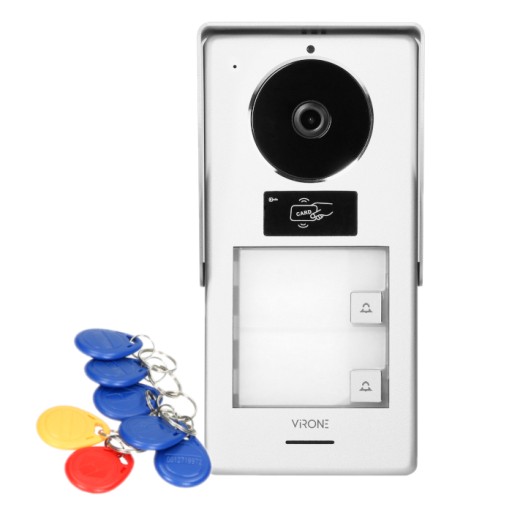

➡ Dwurodzinny panel zewnętrzny posiada kamerę FullHD 1080P o szerokim kącie widzenia i z doświetlenie diodami IR, które umożliwiają widzenie w nocy. Urządzenie wyposażono w etykietę na nazwiska oraz czytnik zbliżeniowy RFID, który pozwala na dostęp do obiektu za pomocą kart i breloków zbliżeniowych. Wbudowany czujnik ruchu wykrywa poruszenie się przy furtce i wtedy rejestruje zdjęcia oraz filmy (może wykryć intruza obok domu i zaalarmować o tym zdarzeniu) na karcie microSD (brak w zestawie) w monitorze.

Panel przeznaczony jest do montażu natynkowego lub podtynkowego (elementy w zestawie), a monitor zamontujemy na ścianie.

Zestaw można rozbudować o 2 monitory i 2 kamery CCTV, więc świetnie sprawdzi się też w wielopiętrowych domach czy większych posiadłościach. Obecność 2 monitorów w zestawie pozwala korzystać z każdego z nich jak z interkomu.

Schemat połączenia

✅ CECHY PRODUKTU:

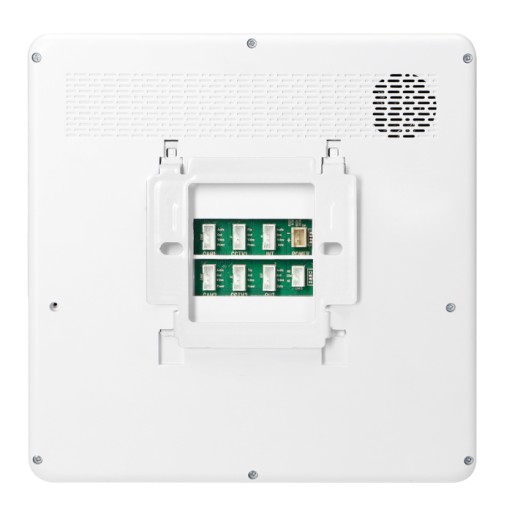

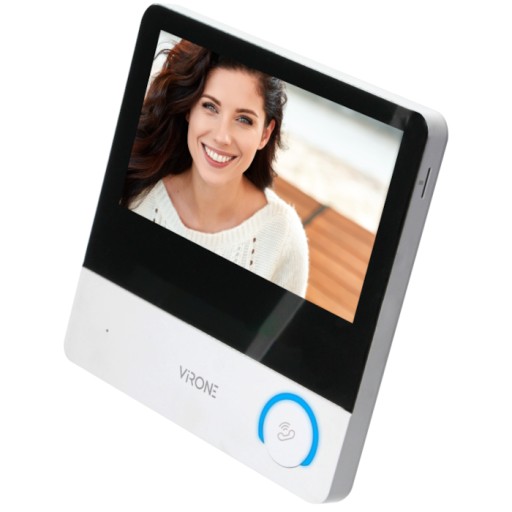

Monitor VDP-67PMV:

• kolorowy, ultra płaski monitor LCD 7" z dotykowym wyświetlaczem
• prowadzenie rozmowy z osobą znajdującą się przed wejściem i jej równoczesna obserwacja
• funkcja automatycznej sekretarki
• funkcja stacji pogodowej lub cyfrowej ramki (wystarczy wgrać na kartę SD wybrane zdjęcia lub logo firmowe i stworzysz swój pokaz zdjęć na monitorze. Na każdym monitorze można ustawić inne zdjęcia)
• funkcja interkomu (w obrębie tylko jednej rodziny) - po dodaniu dodatkowego/wych monitorów (max. 3)
• płynna regulacja parametrów monitora (jasność, kontrast, nasycenie barw) oraz poziomu głośności dzwonka i rozmowy
• 6 różnych melodii dzwonka do wyboru
• możliwość zapisu zdjęć i nagrań wideo (na karcie microSD do 128Gb, brak w zestawie) oraz ich późniejszego odtwarzania na smartfonie (aplikacja TUYA)
• możliwość sterowania bramą i elektrozaczepem
• zasilanie panelu zewnętrznego i elektrozaczepu z monitora (wystarczy krótki przewód 2-żyłowy poprowadzony z panelu zewnętrznego do elektrozaczepu)

3 TRYBY PRACY:

1. W domu - połączenie i rozmowa dostępne, powiadomienie wysyłane na telefon komórkowy po zakończeniu dzwonka.
2. Poza domem - możliwe pozostawienie wiadomość przez odwiedzającego, powiadomienie wysyłane natychmiast na telefon komórkowy.
3. Nie przeszkadzać - monitor i panel zewnętrzny wyciszone, powiadomienie wysyłane na telefon kmomórkowy po zakończeniu dzwonka.

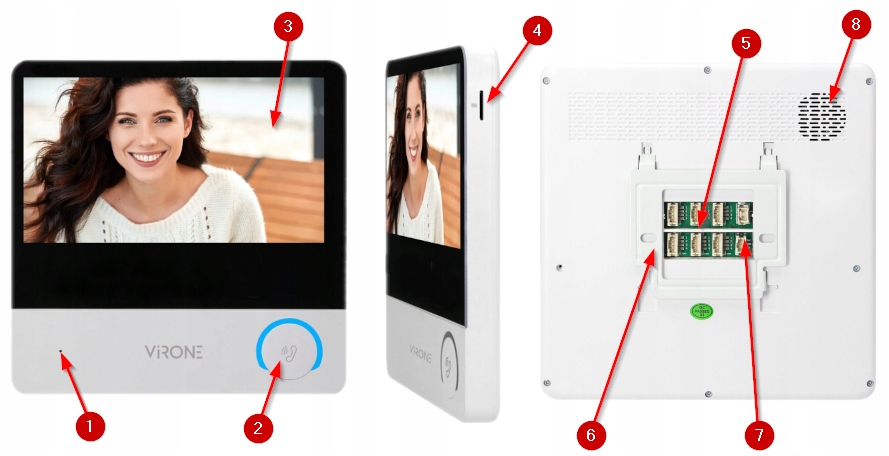

✅ LEGENDA:

1. Mikrofon
2. Podgląd
3. Ekran 7" LCD
4. Gniazdo na kartę microSD (max. 128GB, brak w zestawie)
5. Gniazda przyłączeniowe
6. Uchwyt ścienny
7. Gniazdo zasilania
8. Głośnik

Aplikacja mobilna TUYA SMART

Darmową aplikację TUYA SMART można pobrać ze sklepu Google Play (Android) i App Store (iOS). Dzięki niej użytkownik ma możliwość sterowania urządzeniem ze swojego smartfonu z dowolnego miejsca na ziemi - pod warunkiem dostępu do Internetu.

Aplikacja umożliwia m.in. prowadzenie rozmowy z osobą odwiedzającą, otwieranie elektrozaczepu i bramy automatycznej, podgląd otoczenia w polu widzenia kamery czy robienie zdjęć i nagrywanie filmów.

Opis funkcji monitora

✅ LEGENDA:

1. USTAWIENIA - przejście do menu Ustawienia
2. MONITORING - podgląd obrazu z kamery zewnętrznej
3. CCTV - podgląd obrazu z kamery CCTV
4. INTERKOM - funkcja dostępna po dołączeniu dodatkowego/wych monitorów
5. NAGRANIA - wyświetlanie listy nagranych filmów i zdjęć
6. TRYB PRACY - 3 możliwe ustawienia: W domu / Poza domem / Nie przeszkadzać
7. DATA I GODZINA* - wyświetlanie aktualnej daty i godziny. Naciśnij, aby wejść w ustawienia
8. STATUS KARTY SD - wskaźnik zainstalowanej karty SD
9. WYŁ. EKRANU - wyłączenie ekranu
10. WiFi STATUS - wskaźnik siły sygnału WiFi.

* Pamiętaj, aby ustawić datę i godzinę przed rozpoczęciem użytkowania urządzenia. W razie braku ustawienia daty/godziny mogą się pojawić problemy z zapisywaniem obrazów i filmów video.

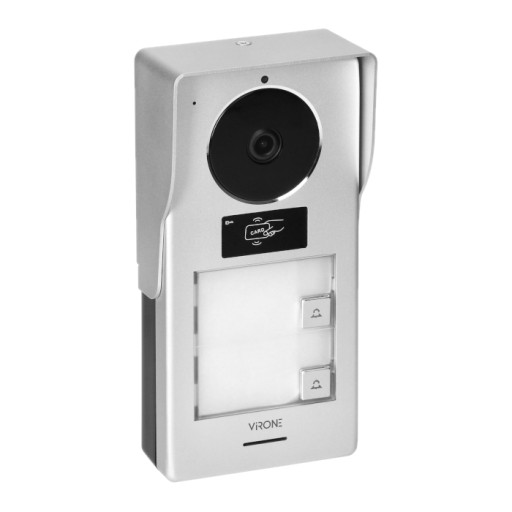

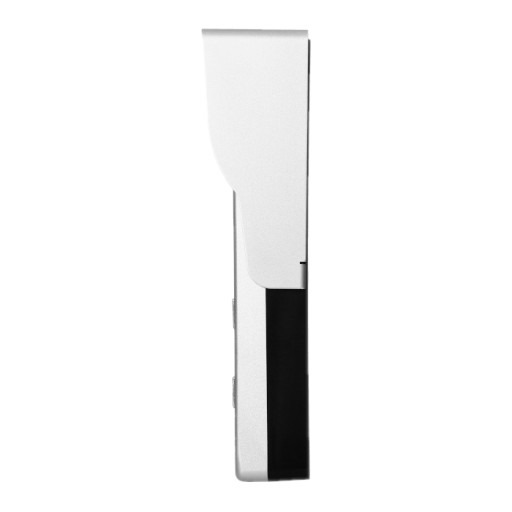

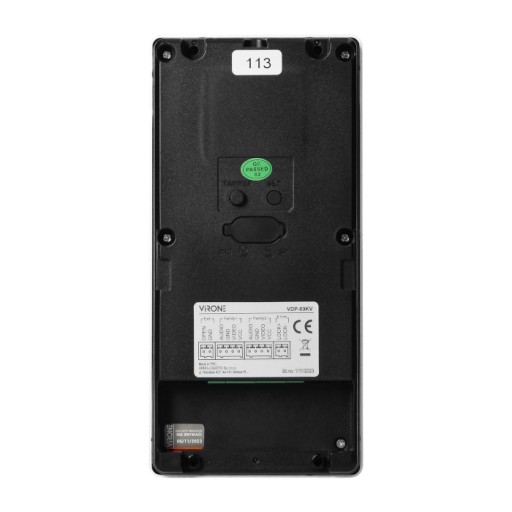

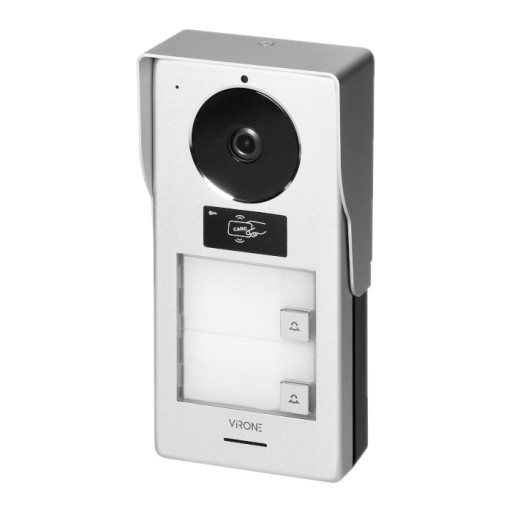

Panel zewnętrzny VDP-69KV:

• kamera o rozdzielczości 1080P FullHD i z szerokim kątem widzenia
• wbudowany czytnik RFiD 125kHz: dostęp za pomocą kart i breloków zbliżeniowych (np. otwieranie elektrozaczepu)
• podświetlany przycisk wywołania
• detekcja ruchu i rejestr zdarzeń - urządzenie automatycznie nagrywa wideo po wykryciu ruchu ruchu w polu detekcji czujnika. Gdy ktoś zbliży się do panelu zewnętrznego monitor zacznie nagrywać osobę znajdującą się przed nią bez względu na to czy ktoś wywoła rozmowę. Po wykryciu ruchu urządzenie wysyła powiadomienie poprzez aplikację na telefon komórkowy.
• doświetlenie diodami IR - widzenie nocne
• dyskretny monitoring otoczenia
• regulacja głośności mikrofonu i głośnika
• odporność na skrajne warunki atmosferyczne (stopień ochrony IP65)
• montaż natynkowy lub podtynkowy (elementy w zestawie)
• zasilanie panelu zewnętrznego i elektrozaczepu z monitora (wystarczy krótki przewód 2-żyłowy poprowadzony z panelu zewnętrznego do elektrozaczepu)

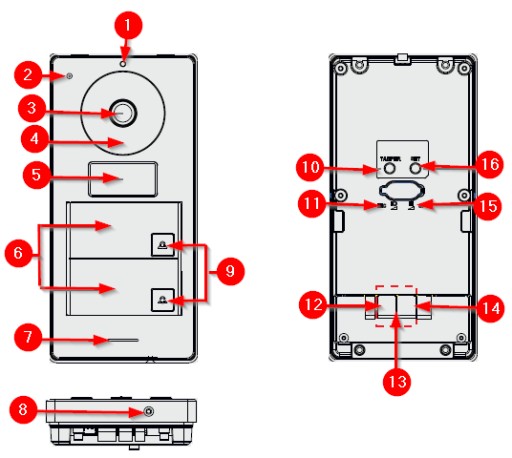

✅ LEGENDA:

1. Czujnik zmierzchu
2. Mikrofon
3. Obiektyw kamery
4. Doświetlenie nocne (4x LED)
5. Czytnik kart i breloków zbliżeniowych RFID
6. Tabliczki na nazwisko
7. Głośnik
8. Otwór na śrubę mocującą
9. Przyciski wywołania
10. Przycisk antysabotażowy
11. Regulacja czułości mikrofonu
12. Przycisk wyjścia do otwierania elektrozaczepu
13. Wyjście monitora
14. Wyjście elektrozaczepu
15. Regulacja głośności głośnika
16. Przycisk RFID

✅ SPECYFIKACJA TECHNICZNA:

• typ: dwurodzinny, przewodowy
• system łączenia: 4-żyłowy
• rodzaj transmisji: przewodowy/Wifi App
• częstotliwość WiFi: 2,4GHz
• standard WiFi: 802.11 b/g/n
• Aplikacja: TUYA Smart / Smart Life
• max. liczba paneli zewnętrznych: 1
• max. liczba monitorów: 4
• max. liczba kamer CCTV: 2
• sterowanie bramą automatyczną: tak
• sterowanie elektrozaczepem: tak, dodatkowy zasilacz nie jest wymagany
• napięcie zasilania: 12VDC / 1.5A

✅ MONITOR:

• kolorowy, dotykowy wyświetlacz o przekątnej ekranu 7" TFT-LCD
• rozdzielczość obrazu: 1024 x 600
• ilość dźwięków dzwonka: 6
• wyciszanie dźwięków dzwonka: tak
• czas rozmowy: 60 sekund
• czas monitoringu: 30 sekund
• częstotliwość WiFi: 2,4GHz
• standard: 802.11b/g/n, 802.3, 802.3u
• pamięć wewnętrzna: max. 50 obrazów
• wejście na kartę pamięci max. 128GB (brak w zestawie)
• montaż: natynkowy
• temperatura pracy: -10 st. C ...+50 st. C
• napięcie zasilania: 12V DC / 1,5A (zasilacz w zestawie)
• wymiary: 181 x 181 x 19 mm
• waga netto: 0,38 kg

✅ PANEL ZEWNĘTRZNY:

• typ sensora: 1/2.7" CMOS
• rozdzielczość: 2Mpx, 1080P Full HD (1920 x 1080)
• kąt widzenia: 54 st. (pion), 112 st. (poziom)
• oświetlenie nocne: 4 diody IR LED (zasięg widzenia do 1m)
• wbudowany czytnik kart zbliżeniowych RFID: 125kHz, max. 24 użytkowników
• liczba przycisków: 2
• montaż natynkowy lub podtynkowy (elementy w zestawie)
• stopień ochrony: IP65
• materiał: aluminium
• kolor: srebrny
• temperatura pracy: -20 st. C ...+50 st. C
• sterowanie elektrozaczepem: 12VDC, max. 350mA
• zasilanie: z monitora 12VDC
• pobór prądu: <6W (czuwanie), <10W (praca)
• wymiary bez daszka: 87 x 170 x 31 mm
• wymiary z daszkiem: 91 x 181 x 43 mm
• wymiary otworu do montażu podtynkowego: 88 x 182 x 34 mm
• waga netto: 0,212 kg

FAQ - częste pytania

1. Jaka jest zalecana wysokość montażu panelu zewnętrznego?

Kamera powinna być zamocowana na wysokości 1,4 - 1,7 m.

2. Czy panel zewnętrzny nadaje się do montażu na zewnątrz?

Tak, kaseta zewnętrzna posiada wysoki stopień odporności (IP65) na złe warunki atmosferyczne.

3. Jakim przewodem połączyć monitor i panel zewnętrzny?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m (zalecany przewód XzTKMXpw 3x2x0,5mm),
• 30-100m (zalecany przewód XzTKMXpw 3x2x0,8mm)

Całkowita długość instalacji to max. 100 metrów.

4. Jakim przewodem połączyć panel zewnętrzny i elektrozaczep?

Połączenie z ryglem elektromagnetycznym powinno być poprowadzone przewodem 2x1 mm2.

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Z zestawem współpracuje dowolny elektrozaczep o napięciu zasilania 12V DC i poborze prądu max. 500 mA. Nie wymaga on dodatkowego zasilania. Polecamy elektrozaczepy polskiej marki Elektra Plus , R4-12.11, R4-12.51, R4-12.21, R4-12.60 oraz produkcji Orno OR-EZ-4033, OR-EZ-4031, OR-EZ-4030, OR-EZ-4032

6. Jakim przewodem połączyć monitor z bramą automatyczną?

Wymagane są 2 żyły, można użyć identycznego przewodu jak do połączenia monitora z panelem zewnętrznym.

7. Jakim przewodem połączyć ze sobą monitory?

Można użyć identycznego przewodu jak do połączenia monitora z panelem zewnętrznym.

8. Jakim przewodem połączyć monitor i kamerę CCTV?

Można wykorzystać przewód typu skrętka komputerowa - UTP, do podłączenia kamery analogowej z monitorem. Dodatkowo należy dokupić (w przypadku 1 kamery) transformatorki wideo TR-1D (2 sztuki), szybkozłącze wtyk S-55, szybkozłącze gniazdo G-55, i zasilacz np. wtyczkowy 12V 2.5A lub na szynę DIN np. OR-PSU-1642. W przypadku zasilacza na szynę DIN gniazdo G-55 nie jest potrzebne.

9. Jakie breloki są w zestawie? Czy mogę dodać ich większą liczbę do zestawu?

Zestaw zawiera 7 breloków zbliżeniowych: 5 niebieskich użytkowych, 1 żółty do dodawania użytkowników i 1 czerwony do kasowania wszystkich zapamiętanych użytkowników. Można dodać do max. 24 użytkowników. Zestaw rozszerzysz o breloki zbliżeniowe (polecamy NB-G-ARX) i karty zbliżeniowe (cienka lub gruba - dostępne na innych naszych aukcjach).

10. Czy można podłączyć przycisk wejścia?

Tak, jest on podłączany do elektrozaczepu i umożliwia otwieranie furtki / drzwi. W naszej ofercie mamy przyciski wyjścia firmy ORNO: OR-DP-VD-138PD1, YPW11, OR-ZS-812, OR-ZS-813, OR-ZS-814 i OR-ZS-819.
