Кассета электрозащелки LOW, высота 25, цвет ЧЕРНЫЙ + ЭЛЕКТРИЧЕСКИЙ ЗАМОК R4

Zamawiając 1 szt. kupisz:

1. Kasetę elektrozaczepu ocynkowaną galwanicznie i pomalowaną proszkowo w kolorze CZARNYM RAL9005 - 1 szt.

2. Elektrozaczep R4 wersję podstawową - 1 szt.

OPIS KASETY:

• Do zastosowania z elektrozaczepem R4.
• UNIWERSALNA = można stosować do furtek lewych i prawych.
• Zaletą tej kasety jest jej mała wysokość: 25 mm. Przeznaczona jest tam, gdzie wymagana jest wąska szczelina między słupkiem, a furtką.

UWAGA! Z tyłu kasety będzie wystawał elektrozaczep, musi być więc zrobione na niego miejsce.

• Łatwy jest montaż dzięki swobodnemu dostępowi do przykręconego elektrozaczepu.
• Posiada podcięcie blachy przeznaczone do furtek z wąskim zamkiem - nie zahacza o klamkę osadzoną na wąskim profilu.
• Wyposażona w dwie gumki ograniczające hałas w czasie zamykania furtki.

Kaseta jest produkcji polskiej. Budowa kasety została zastrzeżona w Urzędzie Patentowym (Wzór użytkowy).

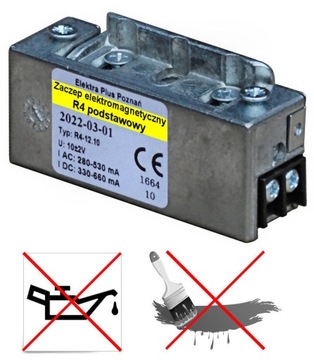

OPIS ELEKTROZACZEPU:

• Elektrozaczep R4 wersja podstawowa (bez "blokady" i "pamięci")
• Napięcie znamionowe pracy  U: 10 ± 2V
• Zasilanie prądem przemienny (AC) lub stałym (DC)
• Budowa elektrozaczepu R4 umożliwia zastosowanie go do furtek zarówno prawych, jak i lewych.
• Producentem elektrozaczepu jest polska firma ElektraPlus

UWAGA!  Nie wolno oliwić, psikać WD40, smarować ani zamalowywać elektrozaczepu. Może to spowodować zaklejenie delikatnego mechanizmu i awarię, która nie podlega bezpłatnej naprawie gwarancyjnej.

Jak dobrać grubość kasety do istniejącej furtki?

Zmierz szerokość szczeliny między słupkiem, a furtką. Odejmij grubość szyldu zamka (zwykle 2 do 3 mm) i szerokość zatrzasku klamki (zwykle 10 do 12 mm). Otrzymany wynik jest oczekiwaną/optymalną grubością kasety.

• Szerokość kasety wyniesie    c = X - a - b

PRZYKŁAD:

Między furtką, a słupkiem zmierzyliśmy odległość 35 mm.

Planujemy użyć zamka firmy KOWAL 90/20. W tym zamku szerokość zatrzasku klamki wynosi 12 mm, a grubość szyldu 2,5 mm.

Tak więc wymagana grubość kasety c = 35 - 2,5 - 12 = 20,5 mm.

Możemy zastosować kasetę o grubości 17 mm i dołożyć podstawkę o grubości 3 mm. Zazębienie zatrzasku klamki i rygla elektrozaczepu wyniesie 2,5 mm - jest to zupełnie prawidłowe.

W naszej ofercie na Allegro znajdziesz:

• kasety o grubości 17 mm (oferty nr: 13441691917 kaseta ocynkowana),
• kasety o grubości 17 mm (13505718907 kaseta pomalowana ANTRACYT),
• kasety o grubości 25 mm (oferty nr: 12659018377 kaseta ocynkowana),
• kasety o grubości 25 mm (oferty nr: 12743510133 kaseta pomalowana ANTRACYT)
• podstawki pod kasety "17" i "25"  -  dostępne grubości 3, 4, 5, 6 mm (podstawki można łączyć, aby uzyskać więcej możliwości).
• kasety o grubości 35 mm (oferty nr: 12094155285 kaseta ocynkowana),
• kasety o grubości 35 mm (oferty nr:12942639719 kaseta pomalowana ANTRACYT)

UWAGA! Z tyłu kasety będzie wystawał elektrozaczep, musi być więc zrobione na niego miejsce. Elektrozaczep wystaje o 6 mm.

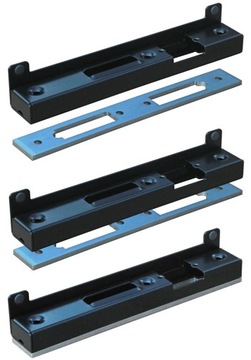

Do kaset można dokupić podstawki zwiększające wysokość, co pozwala lepiej dopasować kasetę do istniejącej furtki.

Podstawki są wykonane z blachy stalowej i ocynkowane galwanicznie.

Dostępne są grubości podstawek:

• 3 mm
• 4 mm
• 5 mm
• 6 mm

Podstawki można łączyć ze sobą (multiplikować).

UWAGA! Dodanie podstawki 6 mm powoduje, że elektrozaczep nie będzie wystawał i nie będzie potrzeby robienia bruzdy w słupku !

UWAGA! Dodanie podstawki 5 mm powoduje, że elektrozaczep będzie "na styk" z tylną ścianką i być może nie będzie potrzeby robienia bruzdy w słupku! To należy ustalić podczas montażu.

Ważna zaleta:

Kaseta została tak skonstruowana, aby pasowała do popularnych zestawów pochwyt - pochwyt oraz pochwyt - klamka.

Kaseta została tak zaprojektowana, aby pasowała do większości zamków dostępnych na polskim rynku.

Zamki wąskie, które często są stosowane do furtek, również tu pasują:

• Jania 90/22
• Kowal 90/20
• Jania 72/34
• Metalplast 72/34
