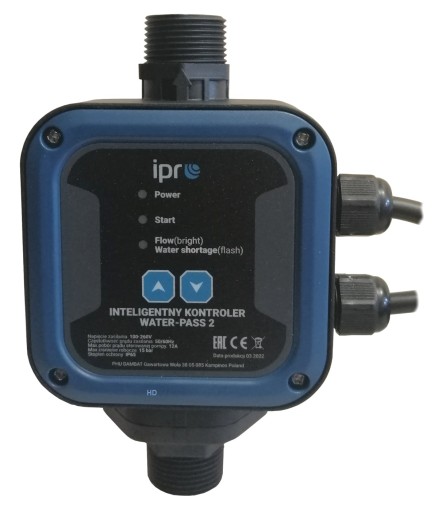

WATER PASS 2 [brio] Контроллер насоса HD

Sterownik WATER-PASS 2 z kablami

z automatycznym resetem

do sterowania pracą pomp powierzchniowych, głębinowych

ELEKTRONICZNY REGULATOR CIŚNIENIA

WATER PASS 2

Dane techniczne:

• Ciśnienie załączania-  1,5 bara[nastawa fabryczna]
• Ciśnienie załączania zakres regulacji - 0,8 - 2,2 bara
• Ciśnienie wyłączania - max.ciśnienie z pompy i/lub instalacji
• Napięcie zasilania 1x230V 50/60Hz
• Max.dopuszczalne ciśnienie robocze -  15 bar
• Max.Moc podłączonego urządzenia 2,0 kW/230V
• Max obciążenie prądowe Imax -12 A
• Max.przepływ wody 150 L/min  [9 m3/h]
• Max.temperatura wody + 80'C
• Klasa ochrony - IP65
• Średnica przyłączy 1" (GZ) X 1"(GZ)
• Pozycja montażu - pionowa
• Zbiorniczek wody - 1 litr
• Producent : DAMBAT (Polska)

Opis urządzenia

Przedstawiamy Państwu nowy sterownik dla pomp wodnych serii iPro. Konstrukcja sterownika spełnia oczekiwania naszych klientów pod względem estetyki, jakości wykonania, nowoczesnych rozwiązań technicznych i bezpieczeństwa pracy pompy i sterownika.

Wersja WATER PASS 2 została wyposażona w solidne kable elektryczne zakończone wtyczką schuko z uziemieniem z jednej strony i gniazdem elektrycznym do podłączenia elektrycznego kabla pompy.

Płytka elektroniczna która jest głównym elementem odpowiedzialnym za prawidłowe działanie sterownika została pokryta żywica epoksydową, dzięki czemu szkodliwe działanie kondensatu pary wodnej, która w czasie pracy pompy osadza się na wszystkich elementach sterownika ,zostało ograniczone praktycznie do zera ( 0 )

Sterownik wyposażony jest w mały zbiornik buforowy o pojemności 1 litra, dzięki czemu ograniczamy nadmiarowość niekontrolowanych załączeń pompy

Łatwy montaż i prosta obsługa urządzenia , stawia je w czołówce sterowników oferowanych na naszym rynku.

Urządzenie zabezpiecza pompę :

• przed pracą bez wody ( suchobieg)
• zbyt częstym załączaniem ( wycieki wody z instalacji)
• zbyt małym przepływem wody,

Zasada działania:

Sterownik po podłączeniu do instalacji z pompą , jest gotowy do pracy. Po wciśnięciu przycisku ٨ następuje uruchomienie pompy. Zatrzymanie pompy nastąpi kiedy przestaniemy pobierać wodę (zakręcimy kran). Ponowne uruchomienie pompy nastąpi automatycznie po otwarciu zaworu poboru wody.

Uwagi i zalecenia

Ponieważ wyłączenie pompy nastąpi dopiero wtedy gdy zaniknie przepływ wody w urządzeniu (kiedy zamkniemy zawór/kran) - czas reakcji to ok.8 sek, pompa osiąga swoje maksymalne ciśnienie pracy, Dlatego przy instalacji sterownika należy zwrócić uwagę na wskazania ciśnienia na manometrze w który powinna być wyposażona instalacja.

Ciśnienie to nie może przekraczać wartości 10 bar (mierzone na powierzchni, w miejscu gdzie zainstalowany jest sterownik).

Należy również upewnić się,czy ciśnienie uzyskiwane przez pompę nie uszkodzi naszej instalacji lub urządzeń pod nią podłączonych.W przypadku kiedy ciśnienie przed lub za sterownikiem przekracza dopuszczalne wartości ,należy zastosować odpowiedni reduktor ciśnienia.

Zabezpieczona żywicą i łatwa do wymiany płyta elektroniczna zapewniająca pełną ochronę przed wilgocią, wyposażona w obudowę o stopniu ochrony IP65.

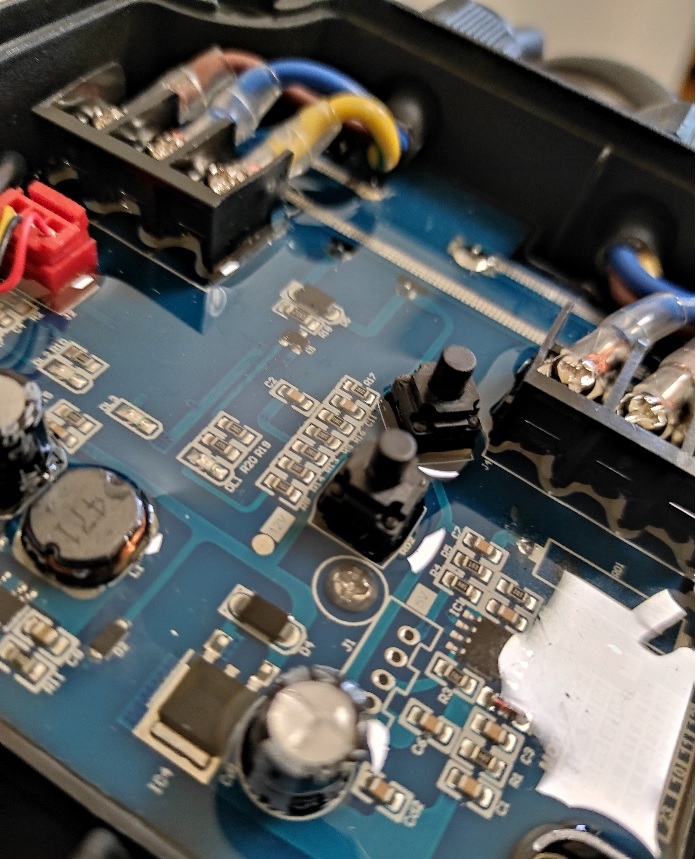

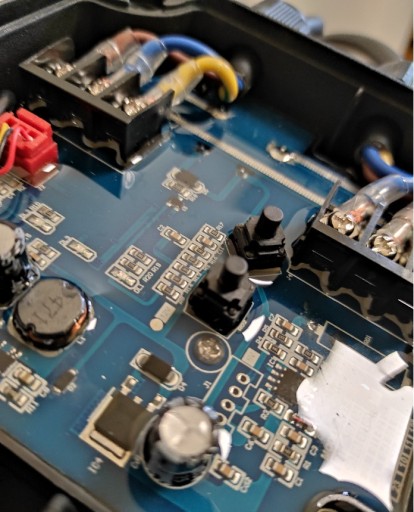

Płytka elektroniczna sterownika została zalana żywicą epoksydową , która to zabezpiecza elektronikę przed zniszczeniem spowodowane zwarciem/ami elektrycznymi, które powoduje osadzająca się podczas pracy (szczególnie w upalne dni) skondensowana para wodna.

Zabudowany mikroprocesor, chroni pompę przed suchobiegiem i w przypadku wystąpienia tego zjawiska zatrzymuje pompę. Restart należy wykonać ręcznie, przez odłączenie sterownika z sieci elektrycznej.

Widoczne na zdjęciu porządnie oprawione elektryczne kable zasilające , świadczą o solidnym wykonaniu tego produktu w każdym szczególe.

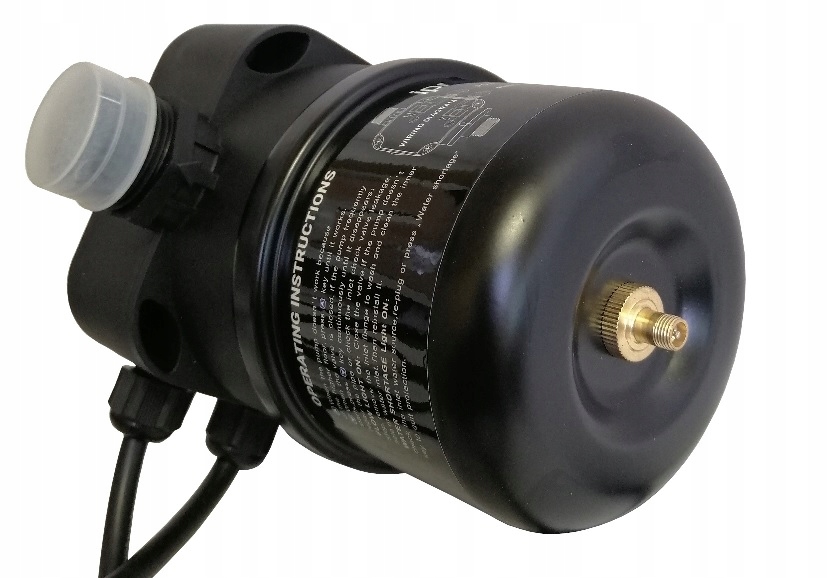

Sterownik posiada zabudowany mały (1 litr) zbiorniczek buforowy wody , który ogranicza częstotliwość niekontrolowanych załączeń w przypadku minimalnego wycieku wody z instalacji oraz zabezpiecza pompę i cała instalację przed skutkami uderzeń hydraulicznych.

Ważne !!!

Sterownik może współpracować bezpośrednio z pompami gdzie moc silnika P2 nie przekracza 2200W (pobór prądu max.12A)

Odbiornik wody ( zawór czerpalny/kran) nie może znajdować się wyżej niż 15 metrów od miejsca instalacji sterownika(przy nastawie załączania 1,5 bara)

Informacje dotyczące innych nastaw załączania znajdują się w tabeli obok

Max. ciśnienie robocze nie może przekraczać 15 bar

Ograniczenia użycia

• Produkt przeznaczony tylko do współpracy z pompami do wody czystej
• Produkt nie nadaje się do instalacji w których woda zawiera piasek,muł, tlenki żelaza i innych minerałów, które mogą powodować zakłócenia w prawidłowej pracy urządzenia
• Produkt nie może być stosowany w kontakcie z płynami żrącymi, łatwopalnymi i wybuchowymi,
• Produkt nie może być stosowany w miejscach gdzie występują zakłócenia elektromagnetyczne.
• Maksymalna moc silnika zasilanego bezpośrednio z urządzenie nie może przekraczać 2200W, i/lub nie może przekraczać maksymalnego prądu znamionowego pobieranego przez ten silnik o wartości większej niż 12A

Strata ciśnienia przy przepływie 150 Litrów wody / 1 minutę, wynosi ok 7 metrów

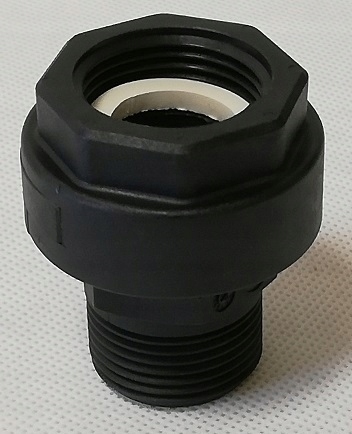

warto dokupić szybkozłączkę do łatwego montażu i demontażu

Złączka nie jest elementem tej oferty - jest dodatkowo płatna
