Prototypowa płytka stykowa zworki zasilacz zestaw elementów elektronicznych

• ✅Prototypowa płytka stykowa + zestaw elementów elektronicznych przeznaczony do projektowania i testowania układów elektronicznych bez konieczności lutowania.
• ✅W skład zestawu wchodzi:
• Płytka prototypowa, stykowa MB102 830 pól - 1 szt.
• Moduł zasilania do płytek stykowych MB102 z dwoma liniami zasilania 3.3V i 5V - 1 szt.
• Zasilacz wtyczkowy 12V DC1A 2,1/5,5mm - 1 szt.
• Gniazdo DC 2.1/5.5 ze złączem śrubowym - 1 szt.
• Zestaw przewodów męsko-męskich o różnych długościach - 65 szt.
• Zworki męsko-żeńskie o długości 20cm - 20 szt.
• Zworki żeńsko-żeńskie o długości 20cm - 20 szt.
• Dioda led 5mm niebieska matowa - 2 szt.
• Dioda led 5mm zielona matowa - 2 szt.
• Dioda led 5mm czerwona matowa - 2 szt.
• Dioda led 5mm żółta matowa - 2 szt.
• Dioda led 5mm biała zimna clear - 2 szt.
• Rezystor 680 ohm 0,25w - 10 szt.
• Przyciski tact switch 6x6x5mm - 10 szt.

✅W skład zestawu wchodzi:

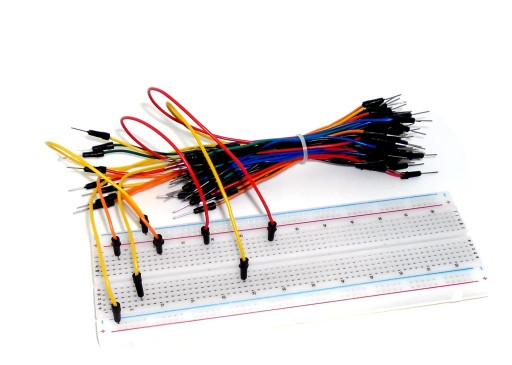

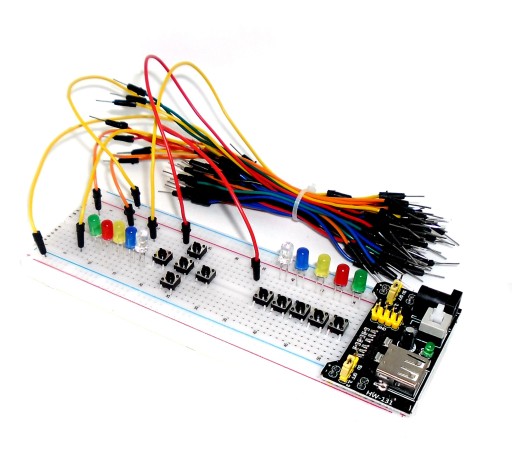

Uniwersalna płytka stykowa MB-102 - 1szt

Płytka prototypowa posiada 820 otworów i umożliwia szybkie tworzenie projektów obwodów drukowanych na tzw. pająka bez lutowania.

Układy buduje się wtykając elementy w odpowiednie otwory na płytce.

Od spodu wyposażona jest w taśmę dwustronną dzięki czemu można w łatwy sposób pewnie przykleić ją do podłoża, czy też części projektu. Szyny zasilające są odczepiane a cała płytka posiada z każdego boku zamki do przyczepienia kolejnej płyty.

Schemat połączeń wewnętrznych

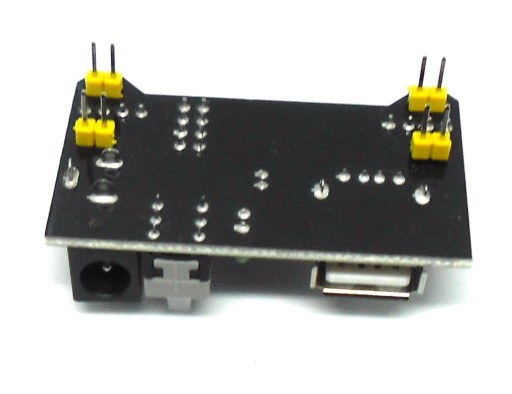

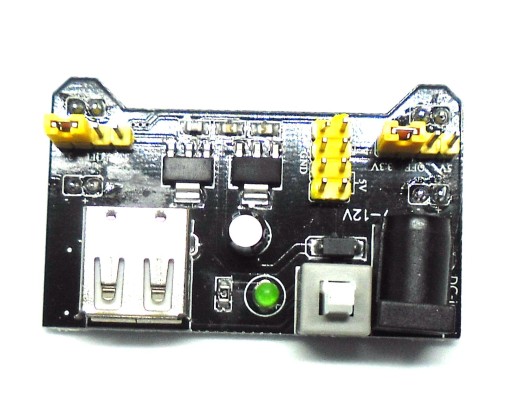

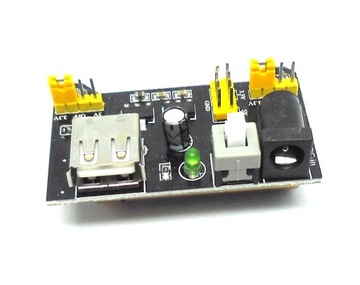

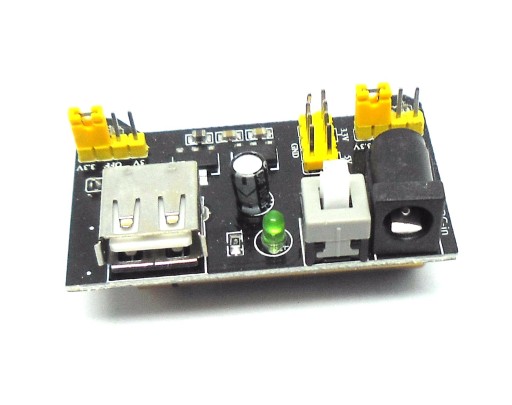

• Moduł zasilania do płytek stykowych MB102 z dwoma liniami zasilania 3.3V i 5V - 1 szt.
• Moduł zasilania umożliwia w łatwy sposób doprowadzenie napięcia 3.3V lub 5V do płytki prototypowej. Posiada on wyłącznik oraz diodę LED sygnalizującą pracę urządzenia. Zasilany jest  za pomocą zasilacza sieciowego 12V z wtykiem 2.1/5.5 . Moduł wyposażony został w gniazdo USB A które umożliwia zasilanie innych urządzeń ARDUINO. Za pomocą zworek można ustawić jakim napięciem ma być zasilana płytka.
• Obciążenie:nie można przekroczyć 800mA obciążenia
• Należy pamiętać, że przy przekroczonym obciążeniu układu AMS, może on ulec uszkodzeniu i wewnętrznie zrobi zwarcie między wejściem a wyjściem!

  Wtedy na wyjściu 3,3v oraz 5v pojawi się napięcie 12v które może doprowadzić do uszkodzenia podłączonych elementów do tych wyjść

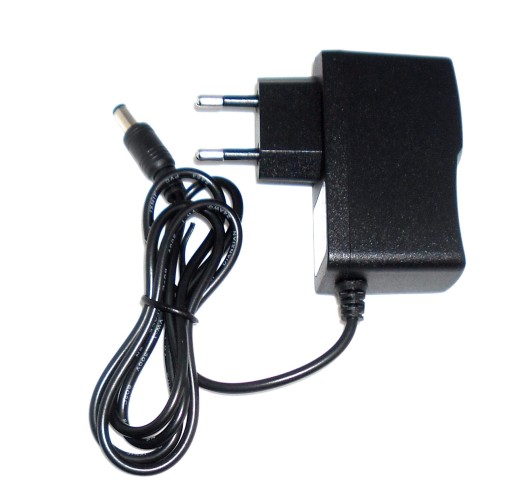

Zasilacz wtyczkowy 12V DC 1A wtyk 2,1/5,5mm - 1 szt.

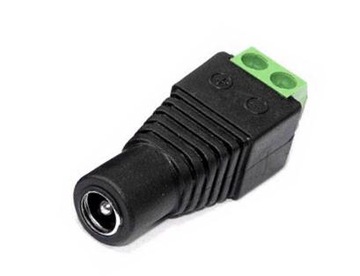

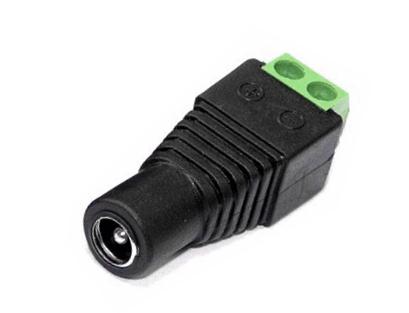

Gniazdo DC 2.1/5.5 ze złączem śrubowym - 1 szt.

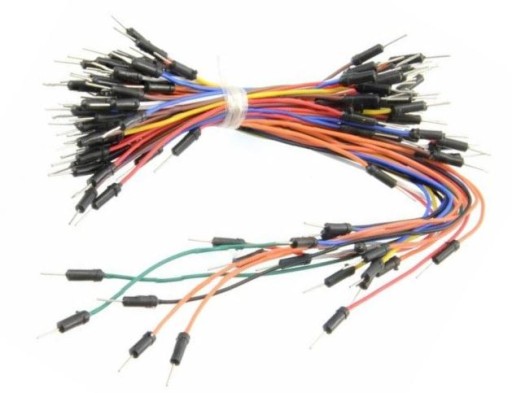

Zestaw przewodów męsko-męskich o różnych długościach i różnych kolorach - 65 szt. (kolorystyka przewodów zależna od dostawy - zdjęcie poglądowe)

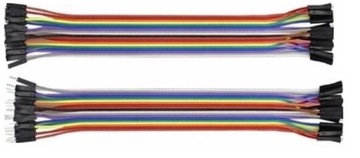

• Zworki męsko-żeńske o długości 20cm - 20 szt.

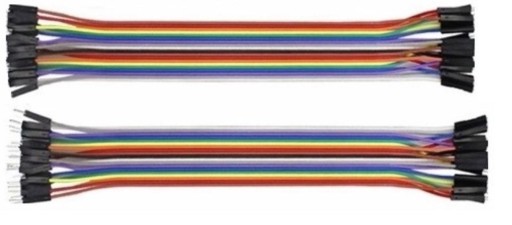

• Zworki żeńsko-żeńskie o długości 20cm - 20 szt.

• Dioda led 5mm niebieska matowa - 2 szt.
• Dioda led 5mm zielona matowa - 2 szt.
• Dioda led 5mm czerwona matowa - 2 szt.
• Dioda led 5mm żółta matowa - 2 szt.
• Dioda led 5mm biała zimna clear - 2 szt.

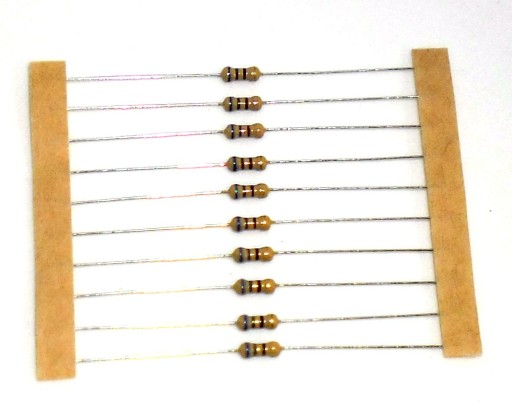

Rezystor 680 ohm 0,25w - 10 szt.

Dzięki rezystorom o rezystancji 680 Ohm możemy zasilać diody led 3mm i 5mm oraz inne o maksymalnym prądzie pracy 20 mA dla wszystkich kolorów diod podłączanych pojedynczo pod napięcie 12v do 14.4v (np w samochodzie). Przy niższych napięciach diody świecą słabszym światłem i pobierają mniej prądu.

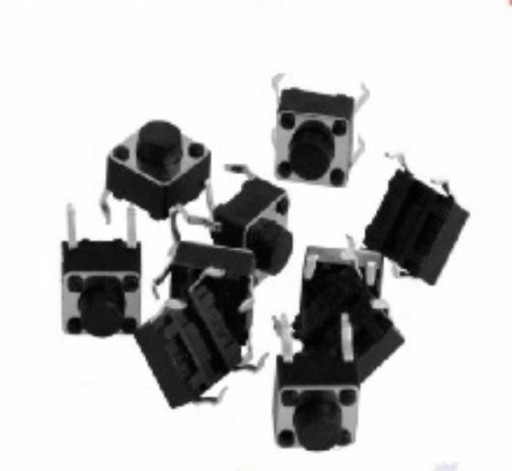

Przyciski tact switch 6x6x5 mm - 10 szt.
