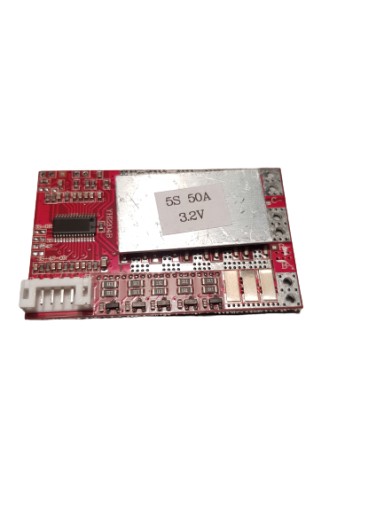

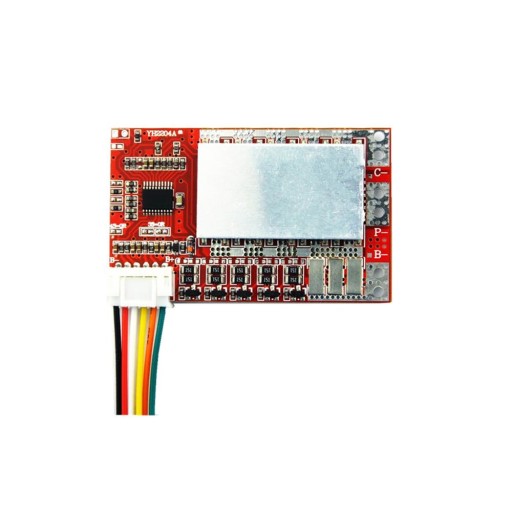

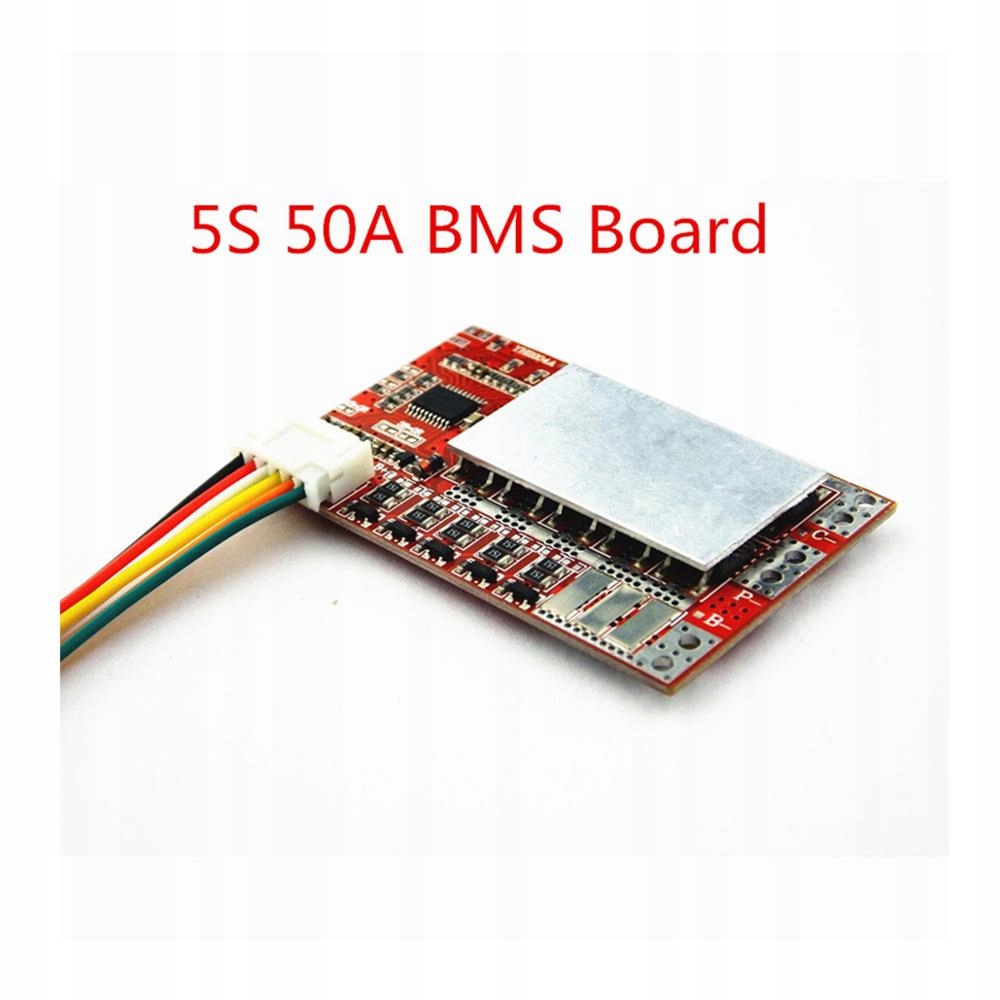

Литий-ионный BMS 3S 4S 5S 20A/50A

Mega Uniwersalny a zarazem bardzo mocny

BMS do zastosowania w ogniwach

Polymer Lithium-Ion Battery

Zabezpieczenie akumulatora

5S 3.7V Polymer Lithium-Ion Battery

z balanserem

https://www.youtube.com/watch?v=6r_pHIUAKcI

Parametry:

1>.Overcharge protection voltage:4.25V+/-0.025V

2>.Overcharge release voltage:4.15V+/-0.05V

3>.Overcharge protection delay:1S+/-200mS

4>.Over-discharge protection voltage:2.7V+/-0.05V

5>.Over discharge release voltage:3.0V+/-0.1V

6>.Over-discharge protection delay:1S+/-200mS

7>.Discharge overcurrent protection:70A

8>.Discharge overcurrent protection delay:100ms+/-50mS

9>.Short circuit protection:Yes

10>.Short circuit protection delay:250uS+/-50uS

11>.Short circuit protection recovery method:Disconnect load recovery output

12>.Discharge current:50A

13>.Charging current:50A

14>.Balanced function:Yes

15>.Balanced turn-on voltage:4.18+/-0.025V

16>.Balanced current:55mA

17>.Wire break protection:Yes

18>.Temperature protection:Yes(User need install 10K NTC sensor additional)

19>.Charging low temperature protection:-7℃

20>.Charging high temperature protection:50℃

21>.High temperature protection:70℃

22>.Size:60*37*7.6mm

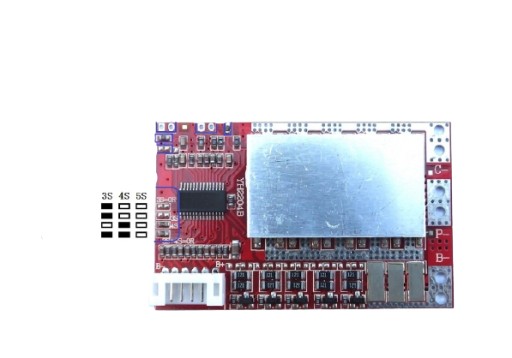

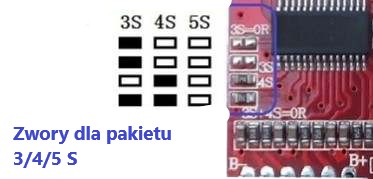

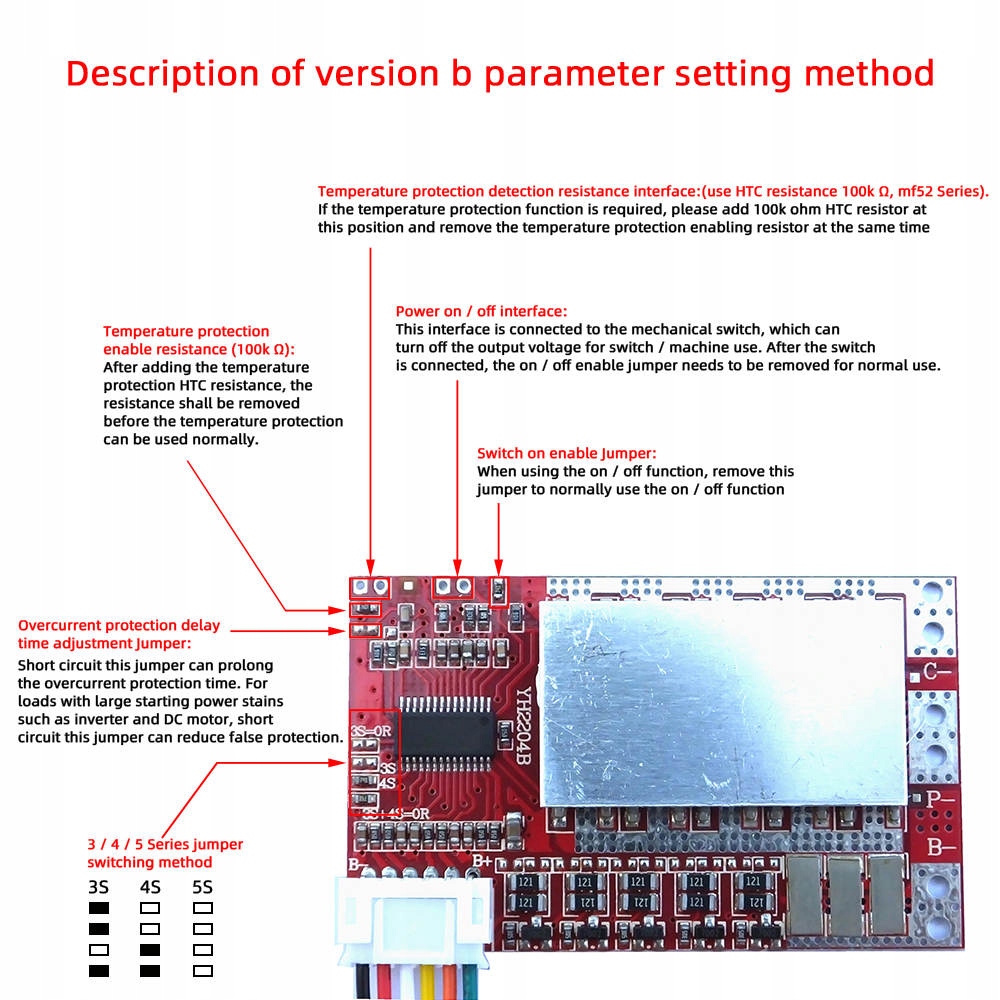

Uwaga! Układ standardowo ustawiony jest w konfiguracji 5S. W przypadku zmiany

konfiguracji pakietu, proszę postępować zgodnie ze wskazówkami poniżej.

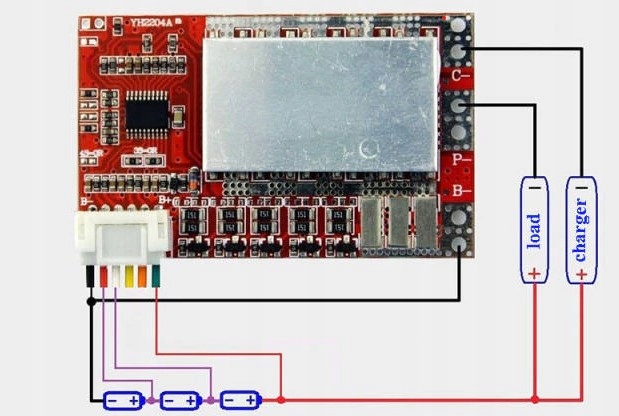

Schemat dla 3S

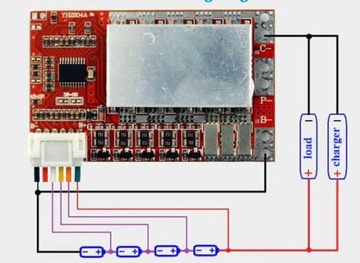

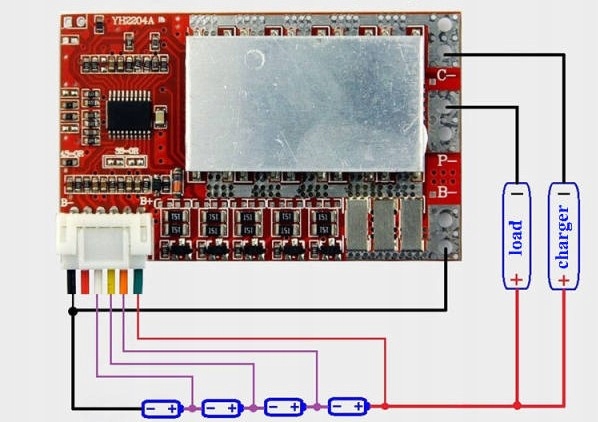

Schemat dla 4S

W Zestawie:

- BMS

- Wiązka przewodów
