ЦИФРОВОЙ СЧЕТЧИК STHOR SMART АВТОМАТИЧЕСКИЙ УНИВЕРСАЛЬНЫЙ TRUE RMS

MIERNIK SMART UNIWERSALNY TRUE RMS

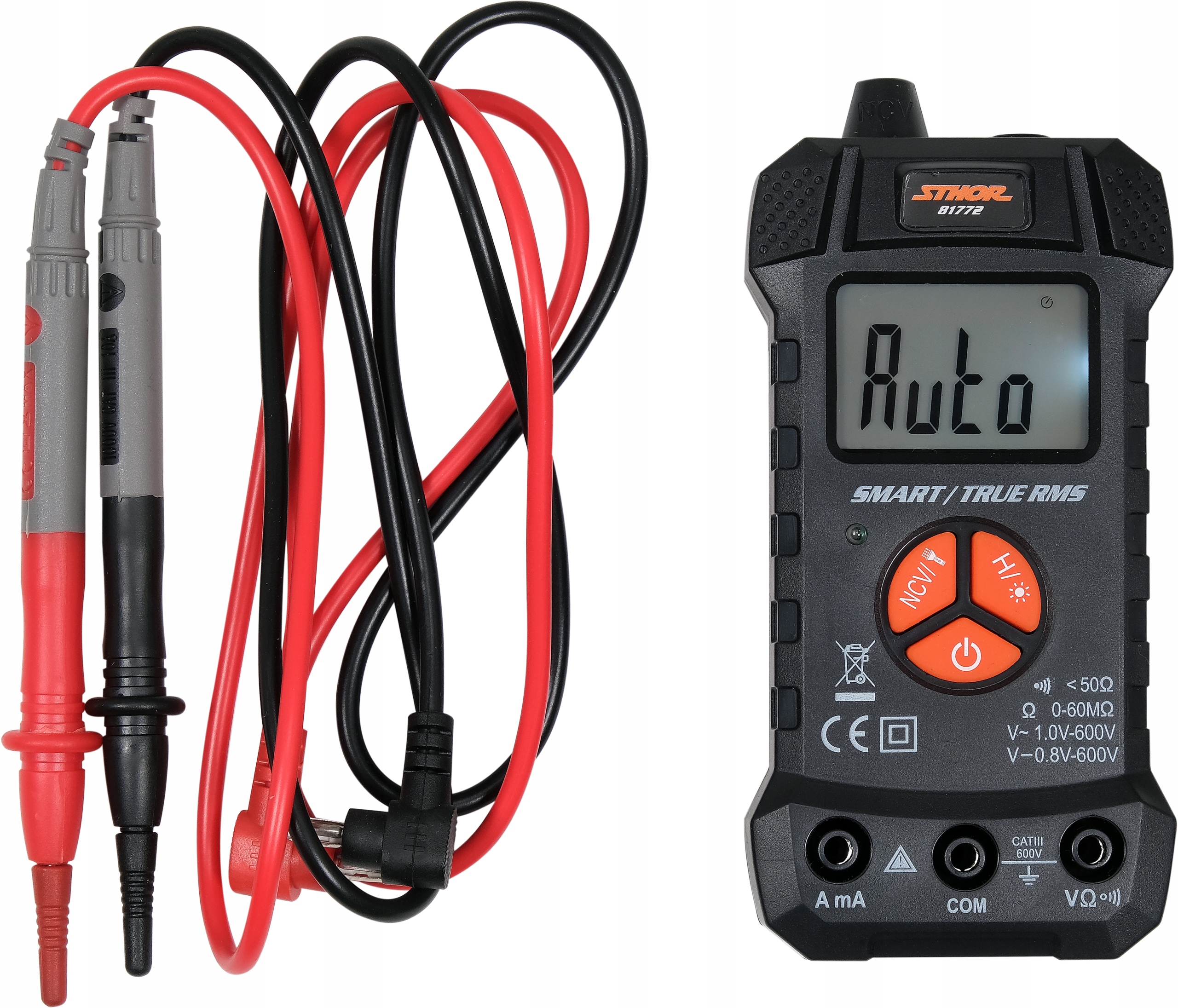

Miernik uniwersalny smart marki STHOR o symbolu 81772 z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru.

Miernik nie tylko automatycznie dobierze zakres pomiarowy, ale również samodzielnie rozpozna czy w danym momencie mierzymy rezystancję, ciągłość obwodu, napięcie prądu stałego lub przemiennego. Dzięki temu miernik jest bardzo prosty w obsłudze.

W standardowych miernikach jeszcze przed pomiarem musimy sami ustawić właściwy zakres pomiarowy i typ pomiaru. W tym mierniku, po włączeniu, wystarczy przyłożyć sądy pomiarowe np. do biegunów akumulatora, a następnie odczytać wynik.

Podstawowe pomiary

• pomiar napięcia przemiennego: A.C. 0-600V, TRUE RMS
• pomiar napięcia stałego: D.C. 0-600V
• pomiar natężenia prądu przemiennego: A.C. 0-10A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-10A
• pomiar rezystancji: 0-60MΩ
• test ciągłości obwodu: 0-50Ω

Dodatkowe pomiary

• bezkontaktowe wykrywanie napięcia przemiennego: NCV

Dokładność pomiaru

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika 81772 dla tego zakresu to : ±(1,0% + 3), rozdzielczość 0.1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.0%) + 3 x rozdzielczość
• obliczenia: (235 x 1,0%) + 3 x 0.1 = 2,35 + 0,3 = 2,65V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 2,65V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,09V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,164A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje

• TRUE RMS - miernik z tą funkcją oblicza realną wartość skuteczną napięcia i natężenia prądu przemiennego zarówno dla przebiegów sinusoidalnych, jak i niesinusoidalnych. Urządzenie najpierw mierzy rzeczywistą wartość sinusoidy w kilku odstępach czasowych → następnie wyniki pomiarów podnosi do kwadratu → sumuje je → oblicza średnią → a na koniec wynik średniej pierwiastkuje. Wynik pomiaru to realna wartość skuteczna napięcia/natężenia prądu przemiennego nawet dla odkształconej sinusoidy czy przebiegu prostokątnego;
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia;
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny;
• SMART - automatyczne rozpoznanie typu pomiaru. Miernik sam rozpozna czy dokonujemy pomiaru napięcia prądu stałego lub przemiennego. W przypadku braku obecności napięcia miernik automatycznie przechodzi w tryb pomiaru rezystancji obwodu;
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości.

Dodatkowe informacje

• wyświetlacz LCD, maksymalny wyświetlany wynik: 5999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• w zestawie sondy pomiarowe o długości 12 cm
• długość przewodu wraz z sondami: 84 cm
• średnica przewodu wraz z izolacją: 3,5 mm
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1.5 V (AAA)

1. Czujnik NCV
2. Dioda LED / latarka
3. Przycisk NCV / latarka - bezkontaktowe wykrywanie napięcia AC / załączenie diody LED od przodu obudowy
4. Przycisk H / podświetlenie - funkcja data hold - zatrzymanie wartości pomiaru na wyświetlaczu / podświetlenie ekranu
5. Włączanie, wyłączanie miernika
6. Otwory na sondy pomiarowe

Miernik w trybie AUTO:

Sondy w gniazdach: COM oraz V

Pomiar napięcia AC i DC do 600V

Pomiar rezystancji do 60MΩ

Test ciągłości obwodu, brzęczek poniżej 50Ω

Sondy w gniazdach: COM oraz A

Pomiar natężenia prądu AC i DC

Parametry

• Wymiary: 123x58x28 mm
• Materiał: ABS
• Zastosowanie: elektryczne
• Zakres temperatury pracy: 0~40 ˚C
• Temperatura przechowywania: -10 ~ +50 ˚C
• Zasilanie: bateryjne
• Rodzaj baterii: 2x1.5V; AAA
• Masa: 0.075 kg
• Rodzaj wyświetlacza: LCD
• Data Hold: tak
• Test ciągłości obwodu: 0-50 Ω
• Test przewodzenia: tak
• Podświetlenie LED: TAK
• Funkcja latarki: NIE
• Wilgotność względna pracy Rh: < 75 %
• Wskaźnik niskiego poziomu baterii: tak
• Pomiar napięcia przemiennego: 0-600 V a.c.
• Pomiar napięcia stałego: 0-600 V d.c.
• Prąd stały: 0-10 A
• Pomiar rezystancji: 0-60 MΩ
• Prąd przemienny: 0-10 A
• TRUE RMS: tak
• Automatyczny zakres pomiaru: tak
• Sygnał dźwiękowy: tak
• Zakres wyświetlacza: 5999
• Wyłączanie automatyczne: 15 min
• Bezkontaktowe wykrywanie napięcia przemiennego NCV: tak
