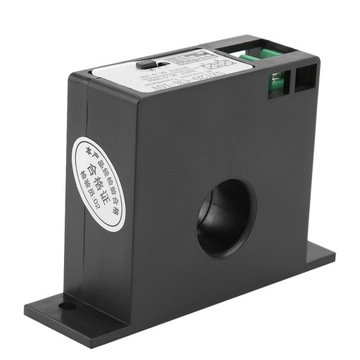

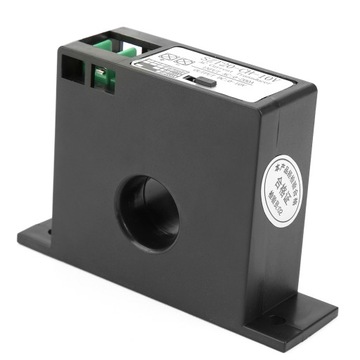

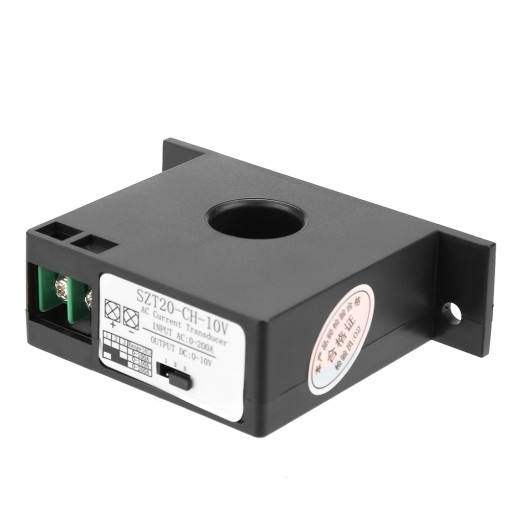

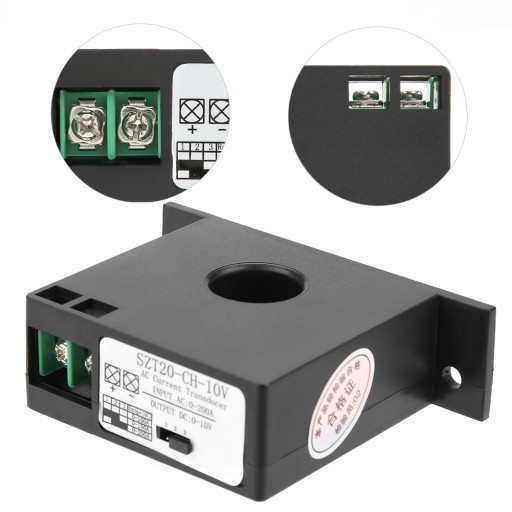

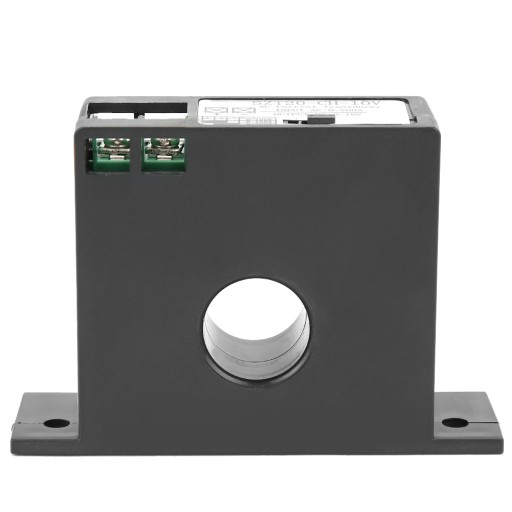

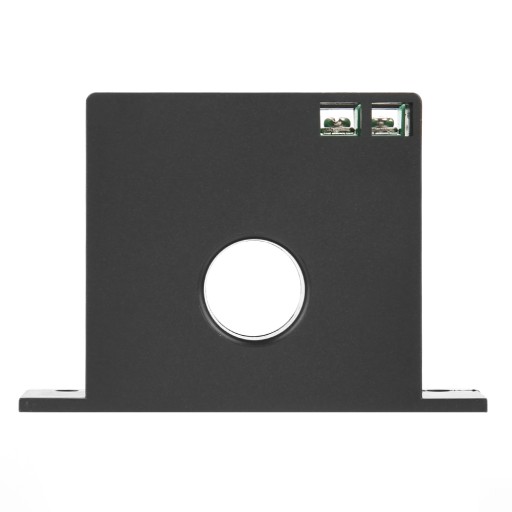

Преобразователь переменного тока СЗТ20-Ч-10В

Funkcje:

1. Wzajemne monitorowanie prądu indukcyjności zapewnia wysoką dokładność wykrywania prądu i bezpieczną izolację wejścia i wyjścia.

2. Z własnym zasilaniem, nie jest wymagane zewnętrzne zasilanie.

3. Mierzony prąd AC 0-100 / 150 / 200A, sygnał wyjściowy 0-10V DC.

4. Konstrukcja przelotowa, izolacja wytrzymuje napięcie do 2000V.

5. Histereza jest mniejsza niż 1% i może być używana w warunkach silnego pola magnetycznego.

6. Obudowa zewnętrzna wykonana z samogasnącego tworzywa ABS.

7. Nadaje się do pomiaru i monitorowania prądu AC, ochrony przed przeciążeniem silnika AC, elektronicznego przełącznika automatycznego systemu sterowania i tak dalej.

Specyfikacja:

Model: SZT20-CH-10V

Zasilanie: niewymagane

Typ wyjścia: 0-10 V DC

Wejściowy prąd przelotowy: AC 0-100 / 150 / 200A

Włącz minimum: 0,5 ± 0,2A

Maksymalne przeciążenie prądu prostego: 200%

Dokładność: ± 1%

Pobór mocy: ≤1 W.

Prąd upływu: ≤1mA

Histereza: ≤1%

Liniowość: 10% -100%

Średnica drutu prostego: 0,35-20 mm

Czas odpowiedzi: ≤200 ms

Wytrzymać napięcie: 2000 VAC 50/60 Hz 1 min

Środowisko pracy: -20 ~ 60 ℃, 5-95% wilgotności względnej

Wymiary: 61,5 * 90 * 26 mm / 2,4 * 3,5 * 1,0 cala

Średnica otworu: 20 mm / 0,8 cala

Waga paczki: ok. 109g / 3,8 uncji

Lista pakietów:

1 * nadajnik prądu przemiennego

Uwaga:

1. ze względu na różnicę między monitorami i efektami świetlnymi, zdjęcia mogą nie odzwierciedlać faktycznego koloru przedmiotu.

Proszę pozwolić na niewielki błąd spowodowany pomiarem ręcznym. Dzięki za Twój

. Przetwornik prądu AC SZT20-CH-10V
