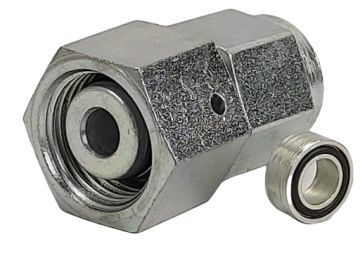

Разъем манометра

Złączka do manometru

Symbol: 4126

EAN: 04059139298570

Ø D (mm): 12 L

c1 (mm): G 1/4"

c2 (mm): M 18x1,5

E (mm): 14,5

F1 (mm):  19

F2 (mm): 22

L (mm): 36

H (mm): 4,5

PN (bar): 400

c1 (cale): G 1/4

Złącze do manometru

ze stożkiem uszczelniającym 24° i oringiem

Złącze manometryczne z nakrętką to element stosowany w układach manometrycznych, które służą do pomiaru ciśnienia w różnych aplikacjach, takich jak instalacje gazowe, klimatyzacyjne, chłodnicze czy przemysłowe.

Złącze manometryczne jest często używane w zestawieniu z manometrem, który służy do pomiaru ciśnienia czynnika w systemie. W tym przypadku, rozmiar gwintu wynosi 1/4", co jest powszechnie stosowane w układach manometrycznych, gdzie dokładność pomiaru jest ważna.

Nakrętka M18x1,5 wskazuje na typ gwintu używanego do mocowania złącza. Jest to szczególnie istotne, aby zapewnić bezpieczne i szczelne połączenie między złączem a innymi elementami układu.

Złącza manometryczne są ważne w monitorowaniu ciśnienia w różnych systemach, umożliwiając kontrolę i reagowanie na ewentualne zmiany ciśnienia, które mogą wpłynąć na pracę danego układu.
