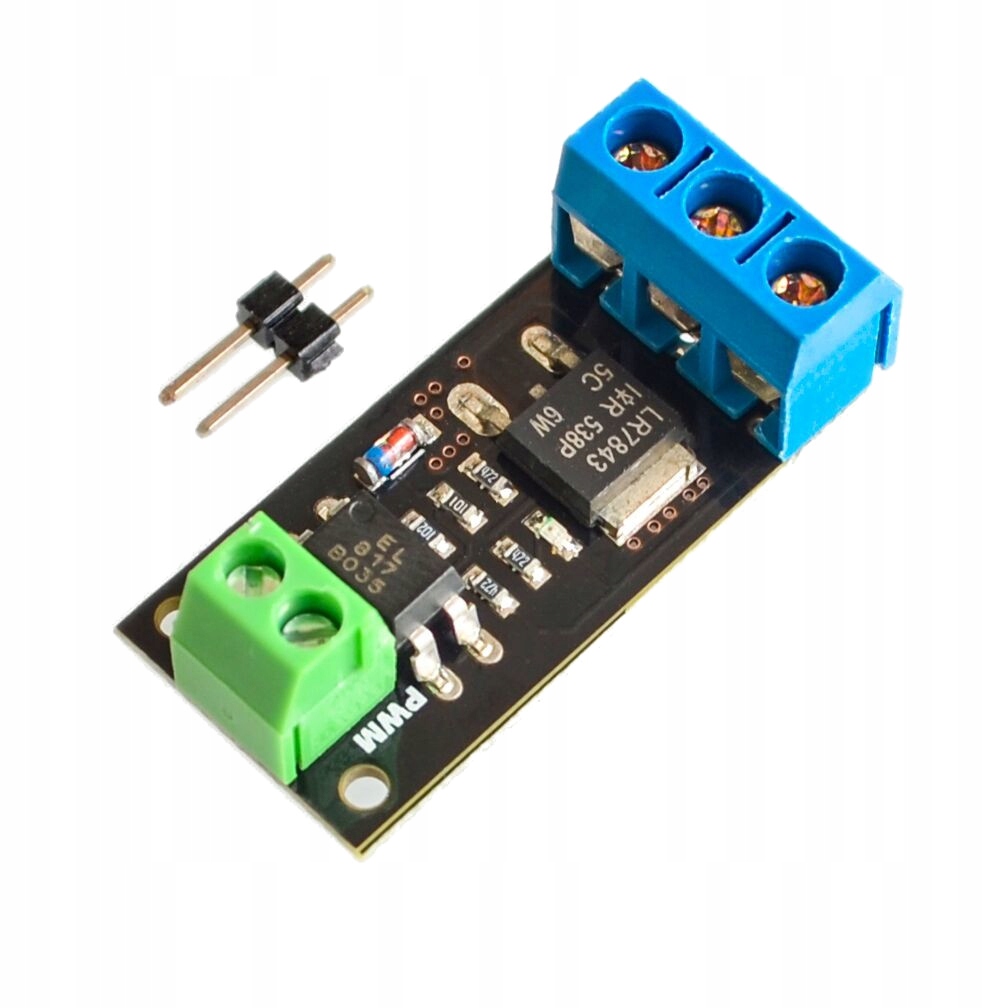

AOD4184 Модуль управления MOSFET — бесконтактное искробезопасное реле 40 В, 40 А

Opis ogólny

Bezstykowy (nieiskrzący) moduł przekaźnikowy AOD4184 - 40V, 40A, do wzmacniania sygnałów PWM i nie tylko.

Właściwości ✔️

⭐Wysokiej mocy moduł wykonawczy (przekaźnikowy).

⭐ Skonstruowany na tranzystorach (bez elementów mechanicznych).

⭐ Mający wszechstronne zastosowanie wszędzie tam, gdzie występuje wysoka częstotliwość przełączania (0 - 20 kHz).

⭐ Idealny do zastosowania tam gdzie środowisko wyklucza zastosowanie elementów iskrzących, takich jak przekaźniki, oraz tam gdzie konieczne jest wyeliminowanie zakłóceń radiowych.

⭐ Zaprojektowany z myślą o sterowaniu w konstrukcjach wymagających przełączania wysokich prądów przy wykorzystaniu sygnału o niskim potencjale - wysoki i niski poziom (DC 3.3 V - 36 V) z uwzględnieniem częstotliwości przełączania do 20 kHz.

❗UWAGA ❗

Sterowanie odbywa się masą, oznacza to iż pomimo wejścia i wyjścia dwubiegunowego, wejście dodatnie jest bierne, a sygnał sterujący podawany jest po lini ujemnej. Takie rozwiązanie umożliwia zróżnicowanie napięć między układem generującym sygnał sterujący a dopuszczalnym napięciem pracy modułu przełączającego.

Sterowanie modułem odbywa się klasycznie:

▶️ GND - masa,

▶️ TRIG/PWM - sygnał sterujący.

Przy stanie niskim (brak sygnału sterującego) wyjście modułu jest otwarte, przy wysokim (sygnał sterujący od 3,3 V do 36 V) wyjście jest zamknięte - moduł przewodzi.

☝️ Przykładowe zastosowanie

Start wysokiego poziomu, zatrzymanie niskiego poziomu, regulacja prędkości PWM, sterowanie silnikami elektrycznymi, włącznik start/stop, sterowanie zaworami elektromagnetycznymi i innymi urządzeniami dopływowymi.

Celem zapewnienia optymalnego doboru do specyfiki zastosowań zastosowano różne specyfikacje tranzystorów bazowych MOSFET w zależności od wartości parametrów aplikacyjnych:

➡️ FR120N: 100 V 15 A

➡️ LR7843: 30 V 113 A

➡️ AOD4184: 40 V 40 A - oferowany obecnie

⚡Pozostałe parametry produktu⚡

• napięcie robocze: DC 5 V - 36 V;
• źródło sygnału wyzwalania: cyfrowy wysoki i niski poziom (DC 3.3 V - 36 V), może być podłączony do portu IO mikro kontrolera, interfejsu PLC,
• zasilanie: prąd stały (DC),
• może być sterowany sygnałem PWM, częstotliwość sygnału 0 - 20 kHz.
• dopuszczalne granice napięcia sterowanego: DC 3,3 V-36 V,
• prąd ciągły w temperaturze pokojowej zgodny z parametrami zastosowanego tranzystora mosfet.
• żywotność: nieograniczona (brak elementów czynnych mechanicznie).
• temperatura pracy:-40 do +85 C;
• wymiary:

  wymiary modułu: 33 mm x 12 mm x 5 mm (bez kostek podłączeniowych).

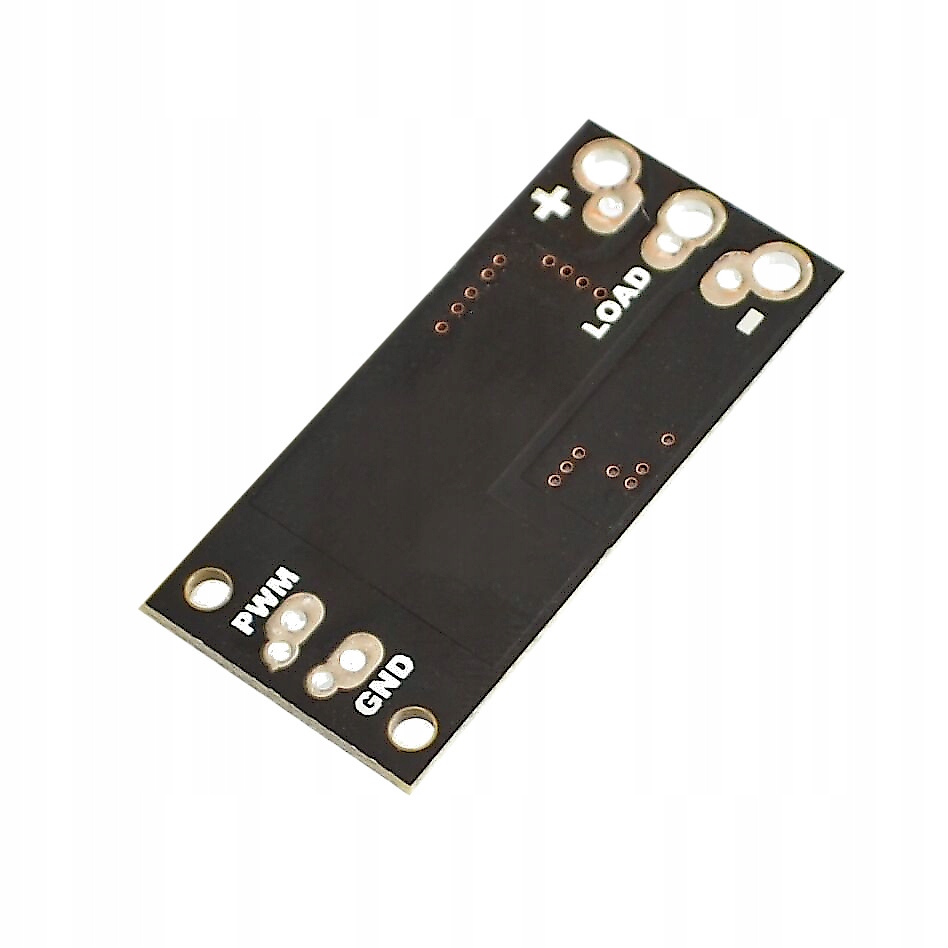

W zależności od zastosowania, producent umożliwił zarówno wlutowanie przewodów z sygnałem sterującym do padów widocznych na płytce, jak też zastosowanie szpilek (kołeczków) takich jakie są stosowane w wielu systemach kompatybilnych z Arduino. Rozstaw otworów na ich wlutowanie (raster) jest zgodny z powszechnie przyjętymi standardami.
