Seeed Xiao ESP32-S3 WiFi BT 5.0, 8 МБ PSRAM, 240 МГц — SeeedStudio 113991114

Seeed Xiao ESP32-S3 WiFi BT 5.0, 8 MB PSRAM 240MHz - SeeedStudio 113991114

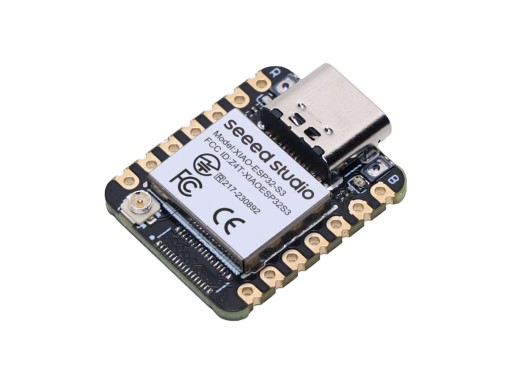

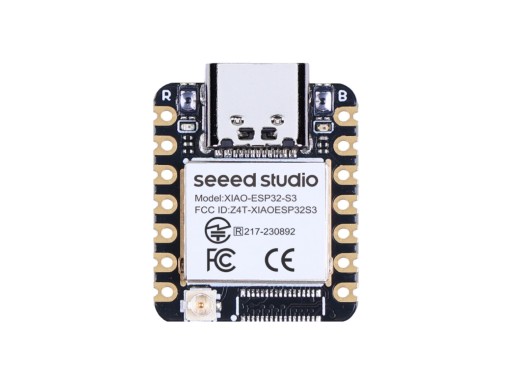

Moduł Seeed Xiao, kompaktowy ale potężny, bazuje na zaawansowanym układzie ESP32-S3 z dwurdzeniowym procesorem Xtensa 32-bit LX7 o prędkości 240 MHz. Ten moduł umożliwia niezawodną komunikację bezprzewodową poprzez WiFi 2,4 GHz i Bluetooth 5.0, przy czym w trybie głębokiego uśpienia zużywa tylko 14 μA prądu, co sprawia, że jest energooszczędny i efektywny w zarządzaniu ładowaniem akumulatora. Doskonale nadaje się do zastosowań w obszarze IoT, oferując 8 MB pamięci PSRAM i 8 MB pamięci Flash.

Dodatkowo, moduł zawiera układ ładowania akumulatora i oferuje 11 cyfrowych wejść/wyjść (I/O), które mogą pełnić funkcję pinów PWM, oraz 9 analogowych I/O, które można wykorzystać jako ADC. Obsługuje komunikację przez szeregowe porty takie jak UART, I2C i SPI, a także I2S. W zestawie znajduje się również zewnętrzna antena, co rozszerza możliwości komunikacyjne urządzenia. Moduł jest kompatybilny z środowiskiem programistycznym Arduino, co ułatwia jego programowanie i adaptację do różnych projektów.

Główne cechy produktu Seeed Xiao ESP32-S3:

• Wysoka wydajność układu: Moduł wykorzystuje ESP32-S3 z Xtensa, taktowany do 240 MHz i wyposażony w liczne porty komunikacyjne. Jest kompatybilny z Arduino IDE oraz CircuitPython.
• Komunikacja bezprzewodowa: Zawiera moduł WiFi 2,4 GHz oraz Bluetooth Low Energy 5.0, umożliwiając transmisję danych na odległość do 100 m dzięki antenie U.FL.
• Efektywność energetyczna: Cztery tryby pracy, w tym tryb głębokiego uśpienia, z poborem mocy jedynie 14 μA. Oferuje także funkcję ładowania akumulatorów litowych.
• Kompaktowa budowa: Płytka ma tylko 21 x 17,5 mm, utrzymana w klasycznym designie serii Seeed Xiao.

W ramach serii Seeed Xiao, Seeedstudio prezentuje Xiao ESP32-S3, który kontynuuje tradycję kompaktowych rozmiarów charakterystycznych dla tej linii, mierząc 21 x 17,5 mm. Płytka ta oferuje bogaty zestaw interfejsów komunikacyjnych, w tym 1x UART, 1x I2C, 1x SPI, 1x I2S, 11x GPIO i 9x ADC, a także 1x LED użytkownika i 1x LED sygnalizujący ładowanie.

Specyfikacja:

• Układ: ESP32-S3R8, 32-bit Xtensa LX7, 240 MHz
• Komunikacja bezprzewodowa: WiFi 2,4 GHz, Bluetooth 5.0 / Mesh
• Pamięć Flash: 8 MB
• Pamięć PSRAM: 8 MB
• Interfejsy: 1x UART, 1x I2C, 1x I2S, 11x GPIO (PWM), 9x ADC, 1x przycisk Reset, 1x przycisk Boot, 1x dioda LED ładowania, 1x dioda LED użytkownika
• Napięcie wejściowe: USB typ C: 5 V, BAT: 4,2 V
• Prąd ładowania: 50 mA
• Pobór energii w trybie gotowości: USB typ C: 5 V / 19 mA, BAT: 3,8 V / 22 mA
• Model niskiego poboru energii: Modem-sleep: ok. 22 mA, Light-sleep: ok. 2 mA, Deep Sleep: ok. 14 μA
• Pobór energii z WiFi: aktywny: ok 100 mA
• Pobór energii z BLE: aktywny: ok 85 mA
• Temperatura pracy: od -40°C do 65°C
• Wymiary: 21 x 17,5 mm

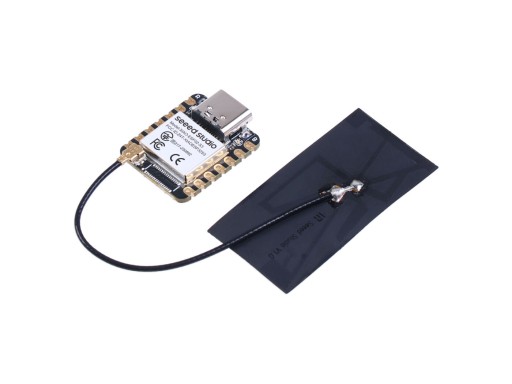

Zawartość zestawu

• Moduł Seeed Xiao ESP32-S3
• Antena U.FL
