HDM69 Цифровой радиочастотный модулятор HDMI AV-конвертер

• Modulatr HDM69 - jest wysokiej klasy pełnozakresowym, cyfrowym modulatorem z pętlą PLL umożliwiającym wyprowadzenie sygnału cyfrowego HDMI lub sygnału analogowego niskiej częstotliwości ze złącza  Composite Video + audio L/R (RCA chinch) z dowolnego urządzenia RTV jak np. magnetowid, odtwarzacz DVD, kamera, czy odbiornik TV Sat i przekształcenie go w sygnał wysokiej częstotliwości VHF lub UHF , który z kolei można rozprowadzić do innych urządzeń poprzez instalację RTV/Sat bądź podłączyć do urządzeń które nie posiadają (lub nie mają dostatecznie dużo) złącz A/V.

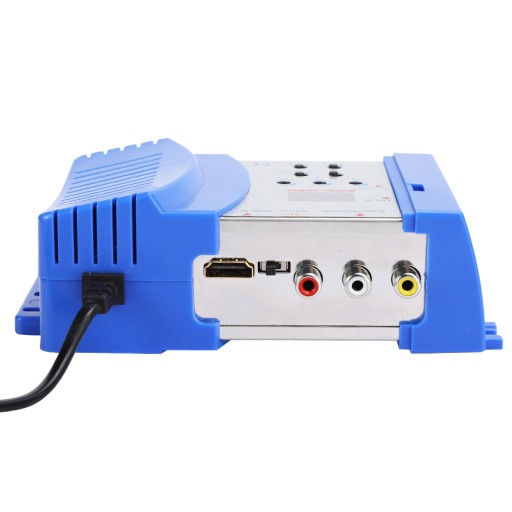

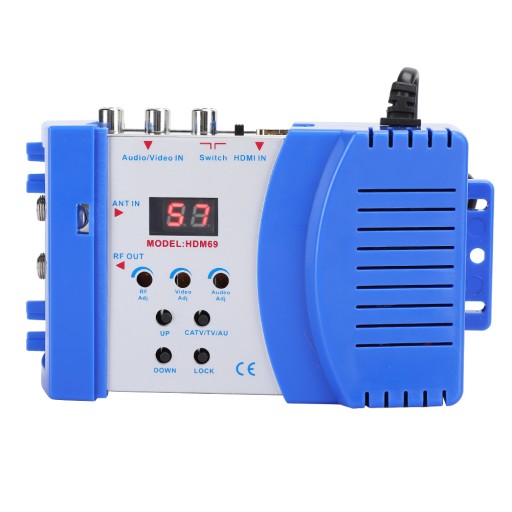

Urządzenie charakteryzuje się bardzo dobrymi parametrami i może przekształcać sygnał w szerokim paśmie częstotliwości na dowolnie wybranych cyfrowo kanałach (wybieranych przyciskami +/-) kontrolowanych pętlą PLL  co zapewni uniknięcie interferencji z sąsiadującymi programami telewizji naziemnej lub kablowejAktualnie ustawiony kanał wyświetlany jest na podwójnym wyświetlaczu cyfrowym LED.Stabilność utrzymania stałej częstotliwości zapewnia mikroprocesorowe strojenie pętlą PLL.Urządzenie posiada cyfrowe wejście HDMI oraz 3 złącza typu RCA (chinch) a także wejście i wyjście antenowe VHF/UHF.Posiada również potencjometry regulacji wzmocnienia RF, Video i Audio a także przyciski zmiany kanałów i podnośnych audio, przełącznik wyboru wejścia (HDMI/AV) oraz cyfrowy wyświetlacz LED.

Modulator wspiera system  Pal  i podnośne audio M, B/G, I oraz D/KZasilanie odbywa się poprzez zintegrowany zasilacz.

•  Zakres częstotliwości: 47~868MHz (VHF/UHF) (wybieranych cyfrowo)
• Odstęp: 6 Mhz, 7 Mhz, 8 Mhz
•  Kontrola częstotliwości : Tak - pętla PLL (sterowana MCU)
•  Poziom wyjściowy: 80~95dbuv (regulowany)
• Poziom wejściowy: 0.77 Vp-p for 80%+ /-10% Modulation
•  Wyświetlacz: LED (2-cyfrowy)
•  Złącza HDMI: 1 (HDMI-compatible Version: 1.3
• HDCP Version: 1.3)
•  Złącza A/V RCA (Chinch): 1x Composite Video
•  2x Audio (L/P)

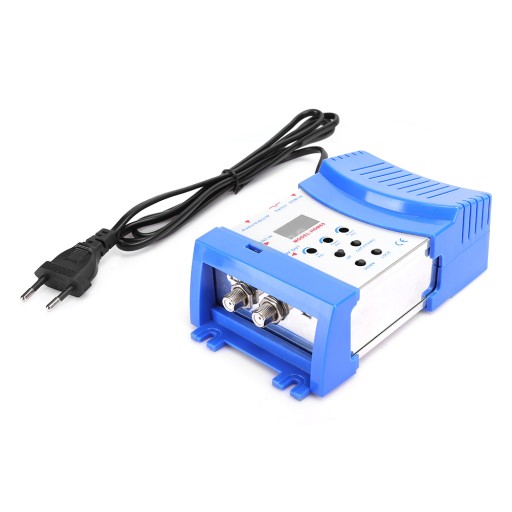

• Złącza UHF: 1x input (IEC F 75ohm)
• 1x output (IEC M 75ohm)
•  Dźwięk: M=4.5MHz，B/G=5.5MHz，I=6.0MHz，D/K= 6.5MHz
•  Złącza UHF: 1x input 1x output
• Format TV: PAL
• Obudowa: Melal + ABS
•  Temperatura pracy: 0℃~+ 40℃
• Zasilanie: 90~ 240VAC

Instrukcja obsługi dostępna w języku angielskim bądź innym.

SKU RFMODULATOR HDM69 (A314)
