F220 контроллер светодиодный моно CCT RGB RGBW RGB+Датчики движения CCT+пульт дистанционного управления

Sterownik F220 Schodowy Led Mono,CCT,RGB,RGBW,RGB+CCT Czujniki Ruchu+Pilot

Sterownik schodowy F220 umożliwia uzyskanie efektu animowanego (rozwijającego się) podświetlenia stopni schodów. Sterownik współpracuje z

odbiciowymi czujnikami ruchu (np. typu FS1), które służą do wykrycia osoby wchodzącej po schodach. Obecność człowieka wyzwala animację, która

rozwija się zgodnie z kierunkiem jego poruszania się. Animacja “zwija się” po ustawionym czasie

Kompletny Zestaw zawiera:

Sterownik Schodowy-F220

4x Czujnik Ruchu-FS1(Biały lub Czarny)

Pilot Radiowy-FUT092(Biały lub Czarny)

Sterownik schodowy LED cyfrowy F220

Sterownik LED F220 to uniwersalny kontroler cyfrowy stworzony z myślą o budowie animowanego oświetlenia stopni schodowych. Sterownik cyfrowy F220 pozwala uzyskać efekt rozwijającego się podświetlenia stopni schodów i współpracuje z aż 4 odbiciowymi czujnikami ruchu (FS1 lub FS2). Połączenie kontrolera z czujnikami ruchu pozwala na budowę w pełni zautomatyzowanego oświetlenia, które będzie wyzwalane w momencie wykrycia osoby wchodzącej po schodach. Obecność człowieka wyzwala animację, która rozwija się zgodnie z kierunkiem jego poruszania. Animacja po ustawionym czasie, zaprogramowanym za pomocą pilota.

Sterownik schodowy LED F220 uniwersalny

Sterownik LED schodowy F220 to uniwersalny kontroler współpracujący z każdym modelem cyfrowej taśmy LED. Przed przystąpieniem do konfiguracji należy przy pomocy śrubokręta przestawić przełącznik znajdujący się na odwrocie sterownika na wybrany rodzaj taśmy LED.

Sterownik F220 – konfiguracja

Sterownik schodowy LED F220 został zaprojektowany, aby obsłużyć osobno dwie sekcje schodów, tzn. odcinek od podstawy schodów do półpiętra, oraz od półpiętra do szczytu schodów. Konfigurację obu odcinków przeprowadzamy oddzielnie. Jasność efektu, wybór efektu, kolor efektu (tylko dla taśm RGB/RGBW) oraz jasność tła ustawia się podczas normalnego użytkowania za pomocą pilota. Wcześniej jednak należy przeprowadzić konfigurację sterownika, by dostosować go do konkretnej instalacji (np. ilość i długość stopni)

Sterownik LED F220 – parowanie z pilotem i ustawienie animacji

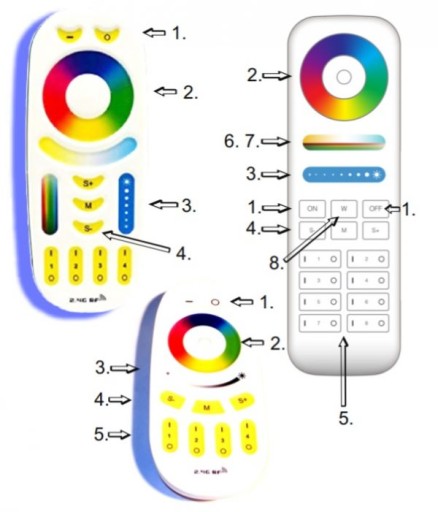

• Parowanie pilota ze sterownikiem

– Podłączyć do sterownika cyfrowe diody LED

– Włączyć zasilanie sterownika i w ciągu 2 sekund od włączenia nacisnąć krótko „M”, a potem „I” na dowolnym włączniku strefowym (5.). LED powinny zamigać

• Konfiguracja sterownika

W celu wejścia w ustawienia konfiguracji sterownika należy dotknąć krótko, każdy po dwa razy, przyciski „S-„, potem „M”, a następnie „S+”. Ogólna zasada jest taka, że gdy sterownik jest w trybie konfiguracji przyciskiem „M” zmienia się poszczególne opcje, które ustawiamy.

– Powinna zacząć migać pierwsza sekcja taśmy LED

– Ustawiamy długość taśmy LED:

Strefa 1 (na dole pilota, przyciski „0” i „I”, a między nimi cyfra 1) ustawiamy długość taśmy, co jeden piksel

Strefą 2 możemy dodawać i odejmować po 10 pikseli

Należy tak ustawić piksele, aby świeciła się cała taśma, ale nie więcej, tzn. nie ustawiamy z zapasem

• Ustawienie szybkości animacji

– Nacisnąć przycisk „M”

– Powinna zacząć migać pierwsza i trzecia sekcja taśmy LED

– Ustawiamy szybkość animacji przyciskami 1 strefy

• Wyjście z trybu konfiguracji

– Nacisnąć przycisk „I” na włączniku głównym na górze pilota

• Ustawienie jasności i koloru

– Włączyć oświetlenie podłączonym do sterownika włącznikiem monostabilnym lub bistabilnym

Suwakiem jasności (3.) ustawić wymaganą jasność

Kołem kolorów lub suwakiem barwy białej wybrać wymagany kolor oświetlenia

• Kasowanie pilota z pamięci sterownika:

– Włączyć zasilanie sterownika i w ciągu 2 sekund od włączenia nacisnąć krótko „M”, a potem „0” na włączniku głównym (1.). LED powinny zamigać.

Parametry techniczne

• Napięcie zasilania: 5-24V
• Wejścia na włączniki: aktywny stan niski, wejścia są podciągane do plusa zasilania rezystorami 3,6kOhm wewnątrz sterownika
• Obsługiwane układy scalone (diody cyfrowe): WS2811, WS2812S, WS2812B, WS2812D,WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104
• Maksymalny prąd LED przy zasilaniu poprzez złącze DC (5,5/2,1mm): 5A
• Maksymalny prąd LED przy zasilaniu poprzez złącze śrubowe: 8A
• Wymiary: 60 x 84 x 30mm
• Częstotliwość pracy pilota: 2.4GHz, zasilany bateriami 2 x AAA

Czujnik ruchu do puszki zbliżeniowy FS1

Czujnik ruchu schodowy FS1 pełni funkcję automatycznego włącznika światła. Po wykryciu osoby wchodzącej na schody lub przechodzącej korytarzem uruchamia podłączone do niego urządzenia na określony, ustawiony czas. Czujnik ruchu zbliżeniowy FS1 stanowi uzupełnienie naszej oferty sterowników schodowych, z którymi doskonale współpracuje. Wyposażony w sensor odbiciowy firmy Sharp, jest gwarancją sprawnego i niezawodnego działania. Czujnik FS1 przeznaczony jest do montażu w standardowej puszce instalacyjnej i dostępny jest w dwóch kolorach: białym i czarnym.

Czujnik ruchu FS1 – do montażu w puszce o średnicy 60mm

Czujnik ruchu zbliżeniowy FS1 ma możliwość regulacji czułości działania (odległości na jaką ma reagować). Czujnik został tak skonstruowany, że zamontujemy go w standardowej puszce o średnicy 60 mm. Czujnik zbliżeniowy FS1 działa na zasadzie wysyłania niewidzialnego promienia w kierunku wykrywanego obiektu. Promień ten odbija się od obiektu (np. nogi człowieka) i wraca do czujnika co pozwala na jego wykrycie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Wyjście czujnika typu otwarty kolektor, stan niski jest stanem aktywnym. Oznacza to, że na wyjściu pojawia się masa. Kiedy czujnik wykryje obiekt, zaświeci się jednocześnie czerwona dioda z przodu czujnika. Nie wolno zwierać wyjścia czujnika do plusa zasilania.

Pilot do LED RGB/CCT Mi-Light FUT092

Pilot Mi-Light FUT092 to uniwersalny, przenośny kontroler dotykowy, który z powodzeniem obsłuży odbiorniki i źródła światła firmy Mi-Light oraz MiBoxer. Jest to pilot radiowy pracujący w systemie 4-strefowym, pozwalający na indywidualne i bezprzewodowe sterowanie każdą z grup. Dzięki zastosowaniu najnowocześniejszej technologii (komunikacja radiowa 2,4GHz) zasięg pilota FUT092 to aż 30 metrów, więc umożliwi Ci sterowanie oświetleniem w całym mieszkaniu, biurze czy firmie z jednego miejsca. Nasz pilot Mi-Light FUT092 z powodzeniem obsłuży każdy sterownik Mi-Light dostępny w naszym asortymencie i połączy się z nim bezprzewodowo, poprzez komunikację radiową 2,4GHz.

Pilot FUT092 Mi-Light RGB/CCT 2xAAA to bezprzewodowy kontroler sterujący, który łączy się bezprzewodowo z odbiornikami radiowymi Mi-Light dostępnymi w asortymencie naszego sklepu internetowego.

Dane techniczne

• Typ sterowania:radiowy
• Zasięg:do 30 metrów
• Częstotliwość:2,4GHz
• Zasilanie:2xbateria AAA
• Przyciski:dotykowe
• Ilość stref:4-strefy
• Wymiary kontrolera:138x56x38mm
• Kolor:czarny lub biały
• Gwarancja:24 miesiące

Film Pokazowy w linku poniżej

https://youtube.com/shorts/FKfDb3quCcA?si=sXVJP2O-2a68bBA3
