Moduł przekaźnikowy AWZ517 PU1/HV-24V 6A zasilanie AC/DC PULSAR

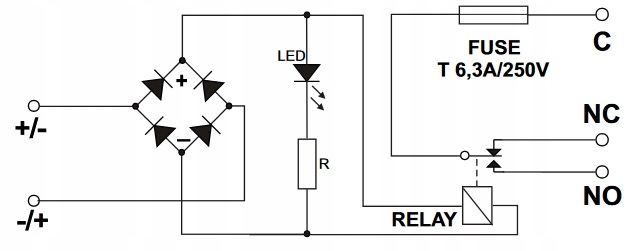

AWZ517 - PU1/HV-24V - Moduł przekaźnikowy, zasilanie AC/DC, bezpiecznik w obwodzie C/NC/NO przekaźnika

Moduł przekaźnikowy PU1/HV AWZ514 firmy Pulsar przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

Specyfikacja techniczna

• Napięcie cewki przekaźnika: 20÷32V DC/AC (-/+5%)
• Prąd sterowania cewki: 16,7mA @ 24V DC
• Rezystancja cewki: 1440Ω (-/+10%)
• Moc cewki: 400mW
• Liczba przekaźników: 1
• Maksymalne napięcie styków przekaźnika: 30V DC / 250V AC
• Maksymalny prąd styków przekaźnika: 6A
• Styki przekaźnika: C/NC/NO (wyprowadzenia Ø0,51÷2,05mm: AWG 24-12)
• Czas załączenia / wyłączenia: 15ms / 8ms (-/+5%)
• Bezpiecznik F1: T6,3A
• Warunki pracy: II klasa środowiskowa, -10°C÷40°C
• Obudowa: brak, konstrukcja typu “open-frame”, IP00
• Wymiary: 70x43x23mm (+/-2mm)
• Waga netto / brutto: 0,04kg / 0,06kg
• Montaż: taśma montażowa lub wkręt montażowy x2
