АБС. Антиблокировочная тормозная система

W książce opisano prosto i przejrzyście konstrukcje i sposoby działania czterech popularnie stosowanych układów zapobiegających blokowaniu kół. Przedstawiono wygląd i rozmieszczenie poszczególnych elementów układów oraz omówiono budowę, działanie i spełniane funkcje tych elementów. Zamieszczono schematy elektryczne podłączenia elementów układów w różnych samochodach.

Dodatkowo dla wybranych samochodów umieszczono tablice diagnostyczne i dane techniczne.

• ABS Bosch - stosowany między innymi w samochodach Audi, BMW, Citroën, Fiat Lancia, Mercedes i Porsche
• ABS Bosch 2E - układ trójkanałowy , uproszczony
• ABS ATE - stosowany między innymi w samochodach Ford, Alfa Romeo, Peugeot i Saab
• ABS Teves MK II - układ trójkanałowy, z trzydziestopięciostykowym lub pięćdziesięciopięciostykowym elektrycznym układem sterującym

Format A4, 96 stron, 78 ilustracji, schematy elektryczne

ISBN 83-85243-49-6

***

SPIS TREŚCI

WSTĘP

Uwagi ogólne

Przyczepność i droga hamowania

*

ABS BOSCH

Elementy składowe układu

Hamowanie optymalne

Obwód hydrauliczny

Hydrauliczny zespół sterujący

Przekaźnik główny

Obwód elektroniczny

Działanie układu ABS

Czujniki prędkości kół

Elektroniczny zespół sterujący

Zasada działania obwodu hydraulicznego

Faza wzrostu ciśnienia

Faza utrzymania stałej wartości ciśnienia

Faza zmniejszania ciśnienia

Schematy elektryczne i tablice diagnostyczne

Audi

BMW

Citroën

Fiat Lancia

Mercedes

Porsche

*

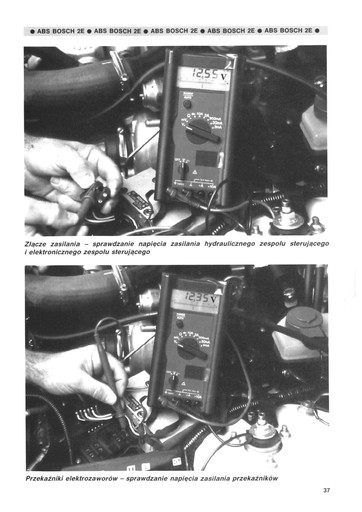

ABS BOSCH 2E

Schemat główny

Hydrauliczny zespół sterujący

Elektrozawory

Kontrola działania

Pompa elektryczna

Kontrola działania

Akumulatory ciśnienia

Elektrozawór główny

Przekaźnik elektrozaworów

Przekaźnik pompy elektrycznej

Elektroniczny zespół sterujący

Kontrola działania

Czujniki prędkości kół

Kontrola działania

Czujnik położenia pedału hamulca

Lampka kontrolna ABS

Autodiagnostyka układu

Procedura autodiagnostyczna

Kod usterek

Kilka praktycznych rad

Ogólny schemat elektryczny

*

ABS ATE

Autodiagnostyka układu

Schemat obwodu zasilania układu ABS

Działanie układu podczas hamowania

Zasada działania

Hamowanie samochodu z układem ABS

Wyłącznik ciśnieniowy

Schematy elektryczne i tablice diagnostyczne

Ford

Alfa Romeo

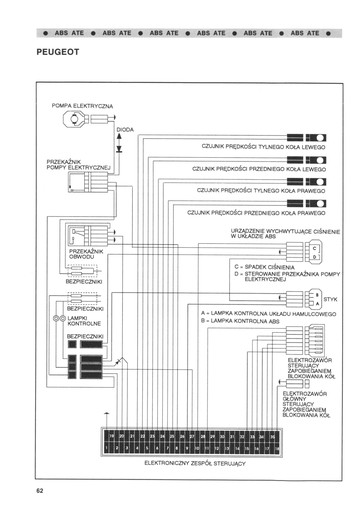

Peugeot

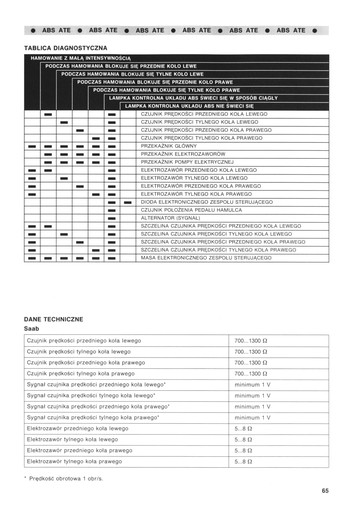

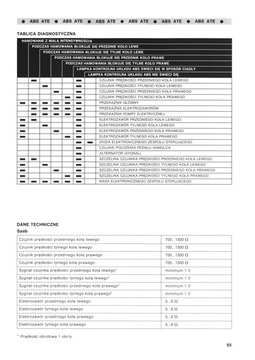

Saab

*

ABS TEVES MK II

Opis ogólny

Schemat działania układu

Obwód hydrauliczny

Obwód wysokiego ciśnienia

Obwód urządzenia wspomagającego hamulce

Obwód hydraulicznego zespołu sterującego

Obwód elektroniczny

Elektroniczny zespół sterujący

Czujniki prędkości kół

Lampka kontrolna ABS

Złącze autodiagnostyczne

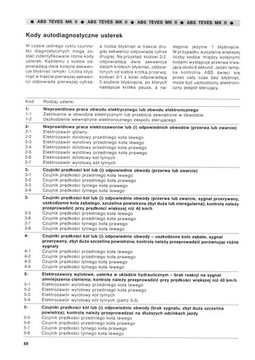

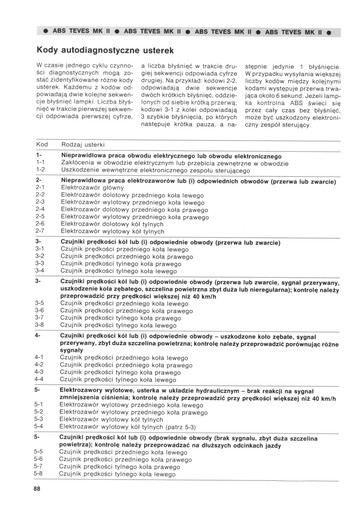

Kody autodiagnostyczne usterek

Kilka praktycznych rad

Wymiana okładzin hamulcowych

Sprawdzanie wartości ciśnienia na zaciskach

Sprawdzanie działania obwodu elektrycznego

Wymiana płynu i odpowietrzanie układu

Schematy elektryczne
