Модуль контроллера точечной сварки 100A NY-D01

Moduł zgrzewarki punktowej 100A NY-D01

Zestaw do budowy zgrzewarki do ogniw akumulatorowych typu 18650. Wersja z mocniejszym tranzystorem 100A!

Do budowy potrzebny będzie transformator np. z mikrofali. Uzwojenie wtórne takiego transformatora należy usunąć i przewinąć 2-3 zwoje przewodem około 25mm2.

Czas regulowany jest w zakresie od 0,02 do 1 sekundy. Moc natomiast w procentach od 30 do 100% mocy dołączonego transformatora.

Maksymalny prąd, którym może sterować moduł do 100A. Oznacza to, że można bezpiecznie użyć transformatora o mocy aż 4000W bez dodatkowego chłodzenia. Transformatory od mikrofalówek mają typowo między 800, a 1000W.

Ustawienia sterownika widoczne są na dołączanym panelu. Panel posiada dwa wyświetlacze, które pokazują aktualne ustawienia czasu i mocy.

Lewy wyświetlacz w kolorze zielonym pokazuje czas zgrzewania. Czas pokazywany jest jako wielokrotność 20ms. Przykładowe nastawy:

• 01 x 20 ms = 20 ms (0,02 s)
• 05 x 20 ms = 100 ms (0,1 s)
• 10 x 20 ms = 200 ms (0,2 s)
• 50 x 20 ms = 1000 ms (1 s)

Prawy wyświetlacz pokazuje nastawę mocy (od 30% do 100%) i jest w kolorze czerwonym.

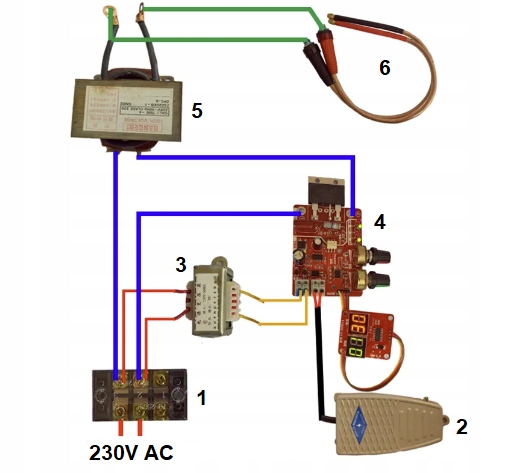

1. Zasilanie 230V z sieci
2. Przycisk nożny do wyzwalania zgrzewu
3. Transformator 9-12V AC do zasilenia sterownika
4. Moduł zgrzewarki punktowej NY-D01
5. Transformator np. mikrofalówki z przewiniętym uzwojeniem   wtórnym. Np 2 zwoje przewodem 25mm2
6. Uzwojenie wtórne podłączone do elektrod

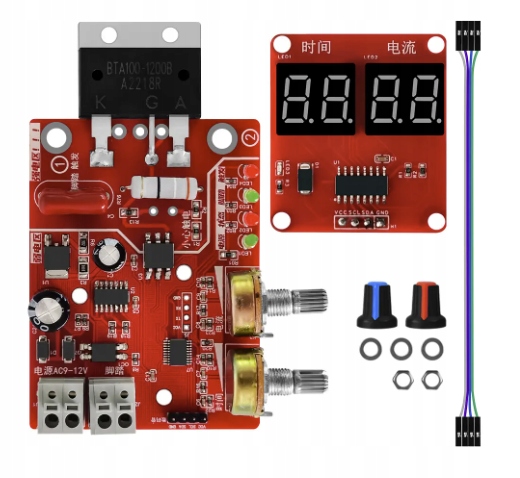

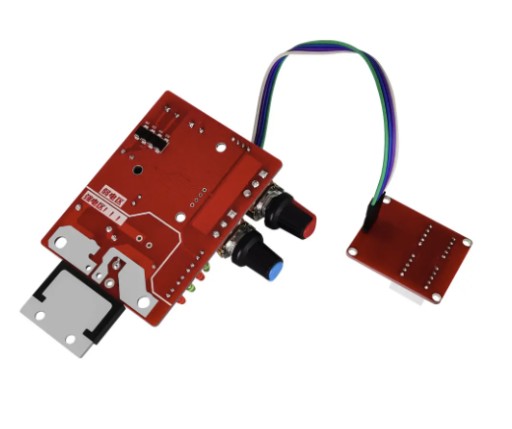

W ZESTAWIE STEROWNIKA ZGRZEWARKI NY-D01 ZNAJDUJĄ SIĘ

• Płyta główna sterownika NY-D01
• Płytka z wyświetlaczami
• Przewód do podłączenia wyświetlacza
• Nakładki na potencjometry
• Nakrętki i podkładki do montażu potencjometrów
