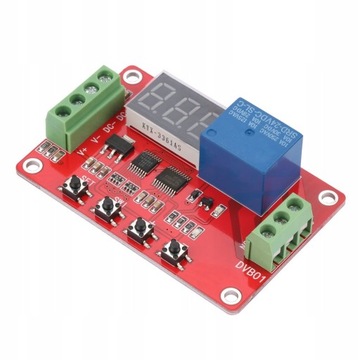

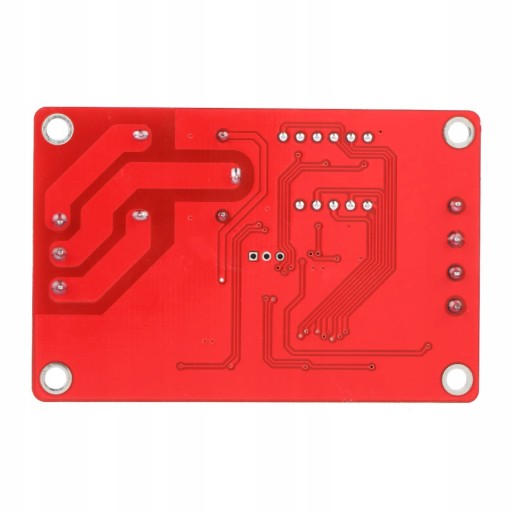

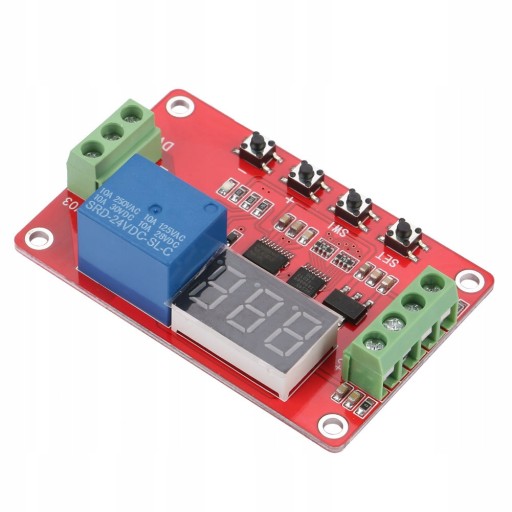

DVB01 МОДУЛЬ ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ И ИНТЕНСИВНОСТИ

Moduł DVB01 to wielofunkcyjny kontroler monitorowania napięcia, wykorzystujący mikrokontroler klasy przemysłowej jako główną jednostkę sterującą, mierzący szeroki zakres wysokiej precyzji. Kontroler preferuje 5 różnych funkcji i może dostosowywać i dodawać inne określone funkcje zgodnie z wymaganiami użytkownika. Użytkownik może ustawić górną granicę napięcia i dolną granicę napięcia. Moduł wykonany jest z oryginalnych, wysokiej jakości komponentów, starannie przetworzonych, stabilna wydajność, może być szeroko stosowany w różnych aplikacjach do pomiaru i sterowania napięciem.

. MODUŁ POMIARU NAPIĘCIA NATĘŻENIA DVB01

Cechy:

1. Zapewnij użytkownikom 5 funkcji do wyboru, aby spełnić więcej potrzeb aplikacji

2. Użytkownik może ustawić górną granicę napięcia i dolną granicę napięcia

3. Zakres pomiarowy DC 0-100V, dokładność pomiaru + 0.1V

5. Zwiększ opóźnienie wciągnięcia i funkcję opóźnienia odłączania

6. Wszystkie parametry ustawień mogą być automatycznie zapisywane, zawartość utraty zasilania nie jest tracona

7. Nowy 0-99.9 sekund opóźnienia wciągania i 0-99.9 sekund opóźnienia funkcji ściągania

. MODUŁ POMIARU NAPIĘCIA NATĘŻENIA DVB01

Funkcja modułu:

Funkcja 1:

Pomiar napięcia: wybierz tę funkcję, przekaźnik nie będzie działał, napięcie pomiaru prądu wyświetlacza cyfrowego;

Funkcja 2:

Monitorowanie ładowania: gdy napięcie pomiarowe jest niższe niż dolna granica napięcia, przekaźnik jest wciągany, powyżej górnej granicy napięcia, przekaźnik jest odłączony;

Funkcja 3:

Monitorowanie rozładowania: gdy napięcie pomiarowe jest wyższe niż górne napięcie graniczne, przekaźnik jest wciągany, niższe niż dolne napięcie graniczne, przekaźnik jest odłączony;

Funkcja 4:

Interwał wciągania: gdy napięcie pomiarowe znajduje się między górną a dolną granicą, przekaźnik jest wciągany, a inne warunki są odłączane;

Funkcja 5:

Wciąganie poza zakresem: gdy napięcie pomiarowe jest niższe niż dolne napięcie graniczne lub napięcie pomiarowe jest wyższe niż górne napięcie graniczne, przekaźnik jest wciągany; w przeciwnym razie przekaźnik jest odłączony.

Ciepła wskazówka: kontroler automatycznie oceni, które jest górnym napięciem granicznym, a które jest dolnym napięciem granicznym ustawionego napięcia V1 i V2 zgodnie z różnymi funkcjami

. MODUŁ POMIARU NAPIĘCIA NATĘŻENIA DVB01

Specyfikacja:

Kolor czerwony

Materiał: tworzywo sztuczne

Napięcie robocze: DC12V/24V (opcjonalnie) (nie powinno przekraczać napięcia nominalnego +/- 10%)

Prąd roboczy: < 90mA przy 5V (mniej niż 12mA, gdy przekaźnik nie jest aktywny, mniej niż 3mA przy wyłączonym wyświetlaczu)

< 35mA przy 24V (mniej niż 12mA, gdy przekaźnik nie jest aktywowany, wyłącz wyświetlacz jest mniejszy niż 3mA)

Temperatura robocza: zalecana -20 ~ 60 ℃ (zakres graniczny -30 ~ 70 ℃)

Zakres pomiarowy: 0-99,9 V

Obciążalność: przekaźnik normalnie otwarty port maksymalna nośność: DC 0-30 V/10A, AC 0-250 V/10A

Maksymalne obciążenie portu normalnie zamkniętego przekaźnika: DC 0-28 V / 10 a, AC 0-125 V / 10 a

. MODUŁ POMIARU NAPIĘCIA NATĘŻENIA DVB01

Interfejs modułu:

Koniec wejścia

1, DC +: dodatnie zasilanie prądem stałym

2, DC-: anoda zasilania prądem stałym

3, V +: pomiar napięcia dodatniego

4, V-: pomiar napięcia ujemnego

Wyjście obciążenia przekaźnika:

1, NO: normalnie otwarty interfejs przekaźnika, przekaźnik ciągnie przed otwarciem, po ssaniu ze zwarciem COM

2, COM: wspólny interfejs przekaźnika

3, NC: normalnie zamknięty interfejs przekaźnika, przekaźnik przed zwarciem z COM, pociągnij za wolne

Rozmiar modułu: 67*44*20mm/2.6*1.7*0,8 cala

Waga: około 30 g/1,1 uncji

. MODUŁ POMIARU NAPIĘCIA NATĘŻENIA DVB01

Lista pakietów:

1 x Cyfrowy komparator napięcia okna
