Реле приоритетного тока 0,1–30 А переменного тока M3056 NC PRIORITY

Przekaźnik wykrywania prądu M3056 NC

Przekaźnik wykrywający prąd przemienny M3056 zostało zaprojektowane w celu rozwiązania problemu monitorowania prądu przemiennego.

Zasada działania jest następująca, po wykryciu przekroczenia płynącego prądu (wartość prądu ustawiamy za pomocą potencjometru wieloobrotowego) Styki K1-K2 zostają rozwarte.

W przypadku gdy wartość prądu spadnie poniżej nastawionego prądu, styki K1-K2 zostają zwarte.

Pomiar prądu za pomocą wewnętrznego przekładnika (wystarczy przeprowadzić przewód prądowy przez otwór 10 mm w urządzeniu).

Urządzenie nie wymaga zewnętrznego zasilania ! (zasila się indukcyjnie z prądu odbiornika).

Parametry techniczne:

• Obciążenie znamionowe: ≤ 0,3A przy 240 V AC/DC
• Rezystancja styku K1-K2 (4 ohm)
• Prąd wejściowy: 0,1-30A AC
• Maksymalne przeciążenie: 100%
• Prąd upływu: ≤0,1A
• Dokładność: 1%
• Histereza: ≤2%
• Czas odpowiedzi: ≤200ms
• Temperatura pracy: -20 ~ 60 ℃
• Stopień ochrony: IP30
• Wymiary: 65 * 25 * 47 mm
• Średnica otworu: 10 mm

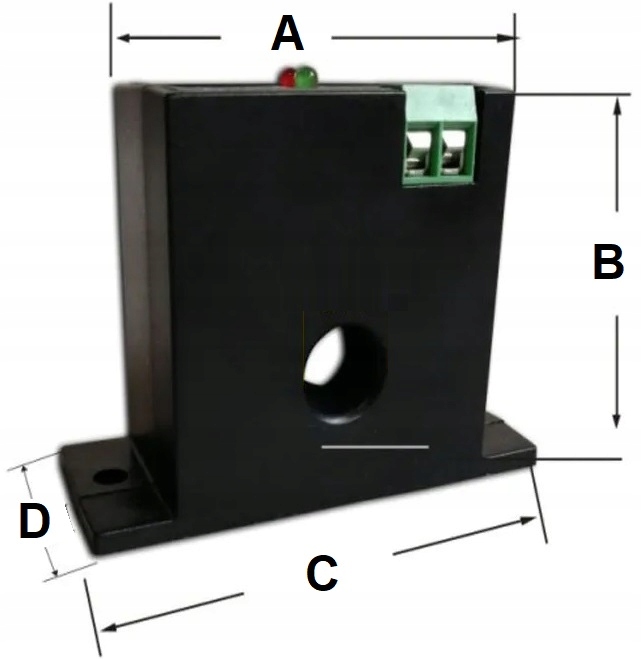

Wymiary:

• A=45 mm
• B=44 mm
• C=65 mm
• D=25 mm
