Układ do nauki lutowania

lutowania SMD

płytka testowa 0805 0603 1206 DIY

Układ do nauki lutowania powierzchniowego SMD 63 elementy.

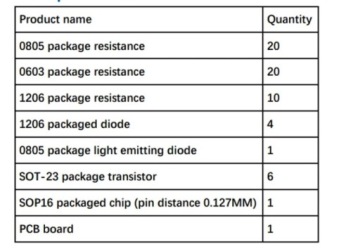

W skład zestawu wchodzą:

Płytka PCB 5cm x 4,8 cm

20 x rezystor 0805

20 x rezystor 0603

10 x rezystor 1206

4 x dioda 1206

1 x dioda świecąca 0805

6 x tranzystor SOT- 23

1x chip SOP15 0,127mm

Zasilanie układu 5V.

Po prawidłowym montażu podajemy napięcie

5 V na punkty testowe (zdjęcie powyżej) układ

zaczyna działać dioda się świeci.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
