Оригинальный комплект Arduino MKR IoT Bundle GKX00006

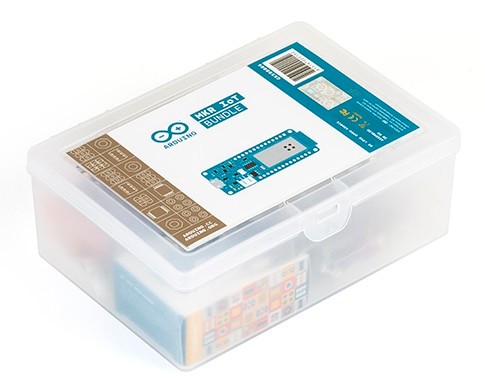

Arduino MKR IoT Bundle

Zestaw MKR IoT to świetny sposób na rozpoczęcie pracy z siecią Iinternetową! Pakiet MKR IoT zawiera komponenty potrzebne do wykonania 5 ciekawych projektów z dziedziny IoT. Projekty dostępne są w formie samouczków na stronie internetowej Arduino.

Najważniejsze cechy:

Doskonałe rozwiązanie dla początkujących i profesjonalistów.

MKR IoT Boundle jest idealnym zestawem do wejścia w świat IoT oraz pico-network. Zestaw zawiera szereg elementów oraz płytke Arduino MKR 1000 opartą o mikrokontroler SAMD21. Zestaw posiada wszystko, co potrzebne nieważne czy chcesz zbudować sieć sensorów czy robota. Dane możesz odbierać i wysyłać bezprzewodowo na telefon lub komputer dzięki modułom Bluetooth oraz WiFi, a całość będzie dobrze zabezpieczona dzięki modułowi kryptograficznemu.

Dodatkowo producent udostępnił 5 projektów w oparciu o zestaw MKR IoT Bundle:

I Love You Pillow - projekt, w którym wykonasz poduszkę wykrywająca przytulasy Puzzle Box - zbuduj mały sejf do którego należy odgadnąć Pavlov's cat - podajnik kociej karmy The Nerd - interaktywny towarzysz, którym można się zaopiekować Plant Communicator - monitoruj stan swoich roślin zdala od donu

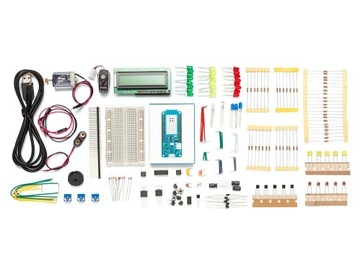

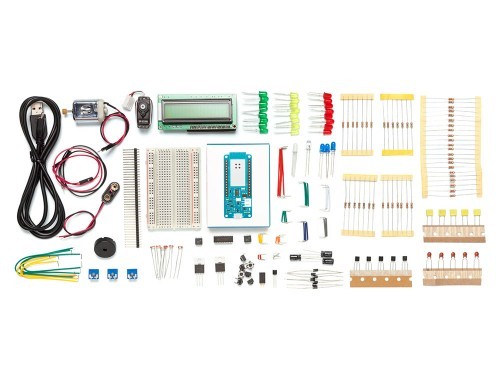

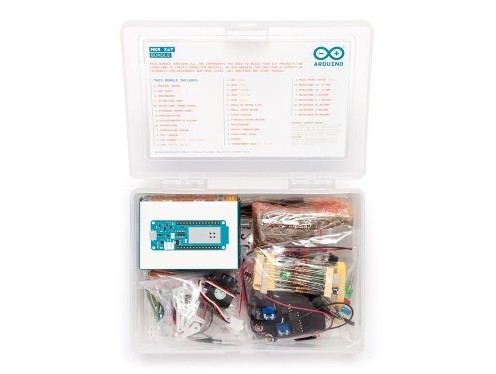

Zawartość zestawu:

Mikrokontroler: Arduino MKR 1000 Prototypowanie:

• Płytka uniwersalna (400 pól),
• 70 zworek połączeniowych
• Przewód połączeniowy czarny
• Przewód połączeniowy czerwony
• Listwo goldpin męska (40x1)

Czujniki/Układy wejścia:

• 6 fototranzystorów:
• 10 przyciskow
• Czujnik temperatury TMP36
• Czujnik pochylenia

Wyjścia (świetlne):

• Alfanumeryczny wyświetlacz LCD (16x2 znaki):
• dioda LED RGB
• 6 diod LED (jasnobiała)
• 8 diod LED (czerwona)
• 8 diod LED (zielona)
• 8 diod LED (żółta)
• 3 diod LED (niebieska)

Wyjścia mechaniczne (silniki):

• mały silnik prądu stałego (6V/9V)
• serwo typu micro

Wyjścia dziwiękowe:

• brzęczyk piezo PKM17EPP-4001-B0

Układy sterujące:

• mostek H L293D
• transoptor 4NE5
• 2 tranzystory MOSFET (IRF520)

Modelowanie układu (rezystory, kondesatotory, diody):

• 5 kondesatorów 100uF
• 5 diod prostowniczych 1N4007
• 3 potencjometry 10kΩ
• 20 rezystorów 220Ω
• 5 rezystorów 560Ω
• 5 rezystorów 1kΩ
• 5 rezystorów 4,7kΩ
• 5 rezystorów 10kΩ
• 5 rezystorów 1MΩ
• 5 rezystorów 10MΩ

Inne:

• 3 silikonowe nakładki do lampy (czerwona, zielona, niebieska)
• zatrzask na baterię 9V
• kable micro USB

Specyfikacja Arduino MKR 1000 WiFi

Mikrokontroler: SAMD21 Cortex®-M0+ 32bit low power ARM MCU Porty I/O:

• cyfrowe piny I/0: 8
• wejścia analogowe: 7(ADC 8/10/12 bit)
• wyjścia analogowe: 1(DAC 10 bit)
• piny PWM: 12
• zewnętrzne przerwania: 10

Łączność

• Wi-Fi: ATWINC1500
• zabezpieczenia: ATECC508A

Komunikacja:

• UART
• I2C
• UART

Pamięć:256KB Flash, 32KB SRAM Szybkości zegarów:

• procesor: 48MHz
• RTC: 32.768 kHz

Zasilanie:

• napięcie portów I/o: 3.3V
• napięcie wejściowe (nominalne): 5-7V
• prąd DC na port I/O: 7mA
• złącze na baterie: JST PH
• wspierane baterie: Li-Po , 3.7V, 1024mAh Minimum

Wymiary:

• długość: 61.5 mm
• szerokość: 25 mm
• 32 g

Ekosystem:

Sprzęt:

Arduino nie ogranicza się tylko do jednej płytki. A wręcz przeciwnie tworzy cały ekosystem złożony z dziesiątek różnych płytek, shieldów i zestawów przeznaczonych dla różnych zastosowań.

Oprogramowanie i wsparcie:

Mówiąc, że Arduino to ekosystem nie mamy na myśli, tylko i wyłącznie o dużej ilości mikrokontrolerów. A również o oprogramowaniu oraz materiałach edukacyjnych.

Ponieważ płytkę można programować za pomocą odpowiedniego programu instalowanego na komputerze (Arduino IDE), jak i z poziomu przeglądarki (Arduino Cloud).

Rozwiązania tę mają wgrane w siebie różnego rodzaju gotowe programy przeznaczone do łatwiejszego zrozumienia obsługi samego mikrokontrolera, jak i dodatkowych peryferiów.

Pierwsze uruchomienie

Pierwsze uruchomienie bardzo szczegółowo opisaliśmy w naszym poradniku: PORADNIK

Zasilanie

Tak jak większość płytek Arduino, MKR1000 posiada port USB, przez który możemy zasilać naszą płytkę. Cechą wyróżniającą MKR1000 wśród innych płytek jest port JST PH dzięki, któremu możemy zasilać naszą płytkę poprzez co najmniej jeden akumulator Li-Po. Prócz samego zasilania akumulatora możemy również ładować dzięki wbudowanej ładowarce (BQ24195L).

Kompaktybilność z Chmurą

Dzięki płytce MKR1010 WiFi będziesz się w stanie połączyć z oficjalną chmurą Arduino IoT. Jest również możliwość połączenia się z innymi serwisami chmurowymi:

Blynk IFTT AWS IoT Core Azure Firebase
