Полный электромонтаж Quad ATV 125 110 Жгут проводов для Quad KPL

Instalacja elektryczna kompletna Quad ATV 125 110 Wiązka kabli do Quada KPL HB cewka moduł stacyjka przełącznik regulator przekaźnik fajka

Kompletna instalacja elektryczna, przeznaczona do wielu chińskich Quadów ATV o pojemności 125, 110, 70 HB. Towar fabrycznie nowy.

W zestawie:

• Instalacja elektryczna
• Cewka zapłonowa

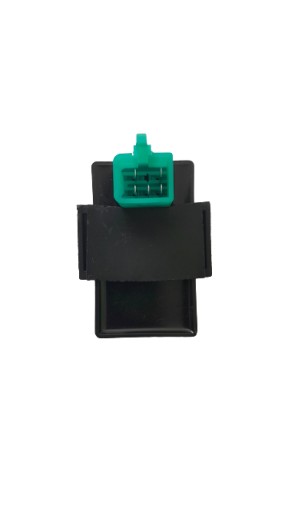

• Moduł zapłonowy z zieloną lub białą kostką (w zależności od dostawy)
• Stacyjkę z kluczykami
• Regulator napięcia w kolorze srebrnym lub czarnym (w zależności od dostawy)

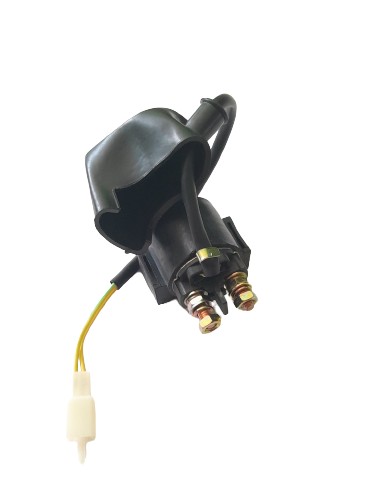

• Przekaźnik rozrusznika
• Przełącznik na kierownicę

Kostki podłączeniowe:

Tylna część Quada:

• Przewód akumulatora ''+'' zakończony konektorem na śrubę do akumulatora
• Przewód akumulatora ''-'' zakończony konektorem na śrubę do akumulatora
• Przewód akumulatora ''+'' zakończony konektorem na śrubę do przekaźnika rozrusznika
• Przewód akumulatora ''-'' zakończony konektorem na śrubę do przekaźnika rozrusznika
• Bezpiecznik w obudowie
• Kostka żeńska 2-pinowa przekaźnika rozrusznika (przekaźnik rozrusznika w zestawie)
• Kostka żeńska 4-pinowa duża regulatora napięcia (regulator napięcia w zestawie)
• Kostka męska 4-pinowa duża oraz 1 przewód zielony zakończony wsuwką żeńską okrągłą podłączenia prądnicy
• Kostka żeńska 2-pinowa
• Kostka męska 3-pinowa światła tylnego
• Kostka żeńska 2-pinowa
• Kostka męska 6-pinowa z 2 przewodami

Przednia część Quada:

• Kostka męska 9-pinowa z 7 przewodami przełącznika na kierownicy (przełącznik w zestawie)
• Kostka 6-pinowa z 5 przewodami modułu zapłonowego (moduł zapłonowy w zestawie)
• Kostka męska 4-pinowa stacyjki (stacyjka z kluczykami w zestawie)
• Kostka męska 2-pinowa cewki zapłonowej (cewka zapłonowa w zestawie)
• Kostka żeńska 9-pinowa z 4 przewodami
• Kostka żeńska 4-pinowa
• Kostka żeńska 2-pinowa
• Kostka żeńska 4-pinowa z 3 przewodami
• 2 przewody w koszulce zakończone wsuwkami żeńskimi płaskimi

Przełącznik:

• Posiada przycisk rozrusznika
• Włącznik / wyłącznik świateł: długie / krótkie / wyłączone
• Przycisk wyłączania / włączania zapłonu
• Szerokość przełącznika: 40mm
• Na kierownicę 22mm

Pasuje do:

• Quad ATV 110
• Quad ATV 125
• Quad ATV 70
• Powyższe quady mogły posiadać inne instalacje elektryczne, przed zakupem porównaj z oryginałem
