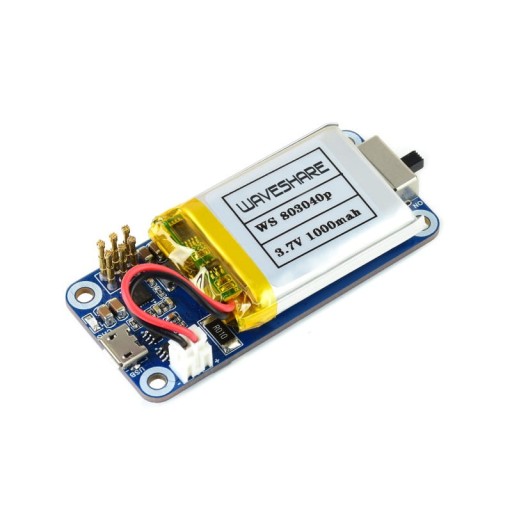

Модуль UPS HAT для Raspberry Pi Zero

Zasilacz bezprzerwowy UPS HAT dla Raspberry Pi Zero, stabilna moc wyjściowa 5 V.

Specyfikacja modułu:

• Bateria: 803040 Akumulator Li-Po 1000 mAh 3,7 V

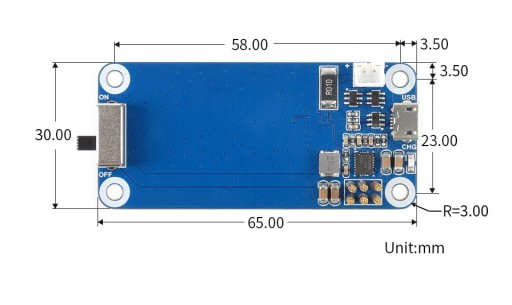

• Wymiary: 65 × 30 mm
• Wbudowane sprężynowe kołki pogo do łączenia z płytami serii Raspberry Pi Zero
• Układ ładowania akumulatora Li-po z dynamicznym zarządzaniem ścieżką i bardziej stabilnym zasilaniem
• Układ zwiększający napięcie, zapewniający regulowaną moc wyjściową 5 V
• Komunikacja magistrali I2C
• Wskaźnik ładowania do monitorowania stanu pracy baterii
• Wielokrotne obwody zabezpieczające

Zasilacz Bezprzerwowy UPS

Złącze pinowe POGO

Obsługuje serię Raspberry Pi Zero (sinheader należy przylutować), umożliwia dołączenie innych nakładek na wierzch.

Opis układów

1. ETA6003: menedżer ładowania

2. TPS61088: układ zwiększający napięcie

3. INA219: monitor napięcia/prądu

4. S8261: Układ zabezpieczający akumulator Li-po

5. FS8205: ochrona akumulatora Li-po MOS

6. Piny Pogo: do połączenia z Raspberry Pi Zero

7. Port ładowania USB: wejście ładowarki 5 V

8. Gniazdo akumulatora: do podłączenia akumulatora Li-po 803040

9. Wskaźnik mocy

10. Wskaźnik ładowania

Monitorowanie w czasie rzeczywistym

Ekran zasilany UPS

Zestaw zawiera:

• Zasilacz Bezprzerwowy UPS x1
• Akumulator litowo-jonowy 1000 mAh x1
• Zestaw śrub x1

Raspberry Pi, wyświetlacz, karta pamięci NIE są dołączone.
