Подвесной потолочный датчик движения LED 360st IP20 1200W

Czujnik Ruchu Podtynkowy 360° IP20

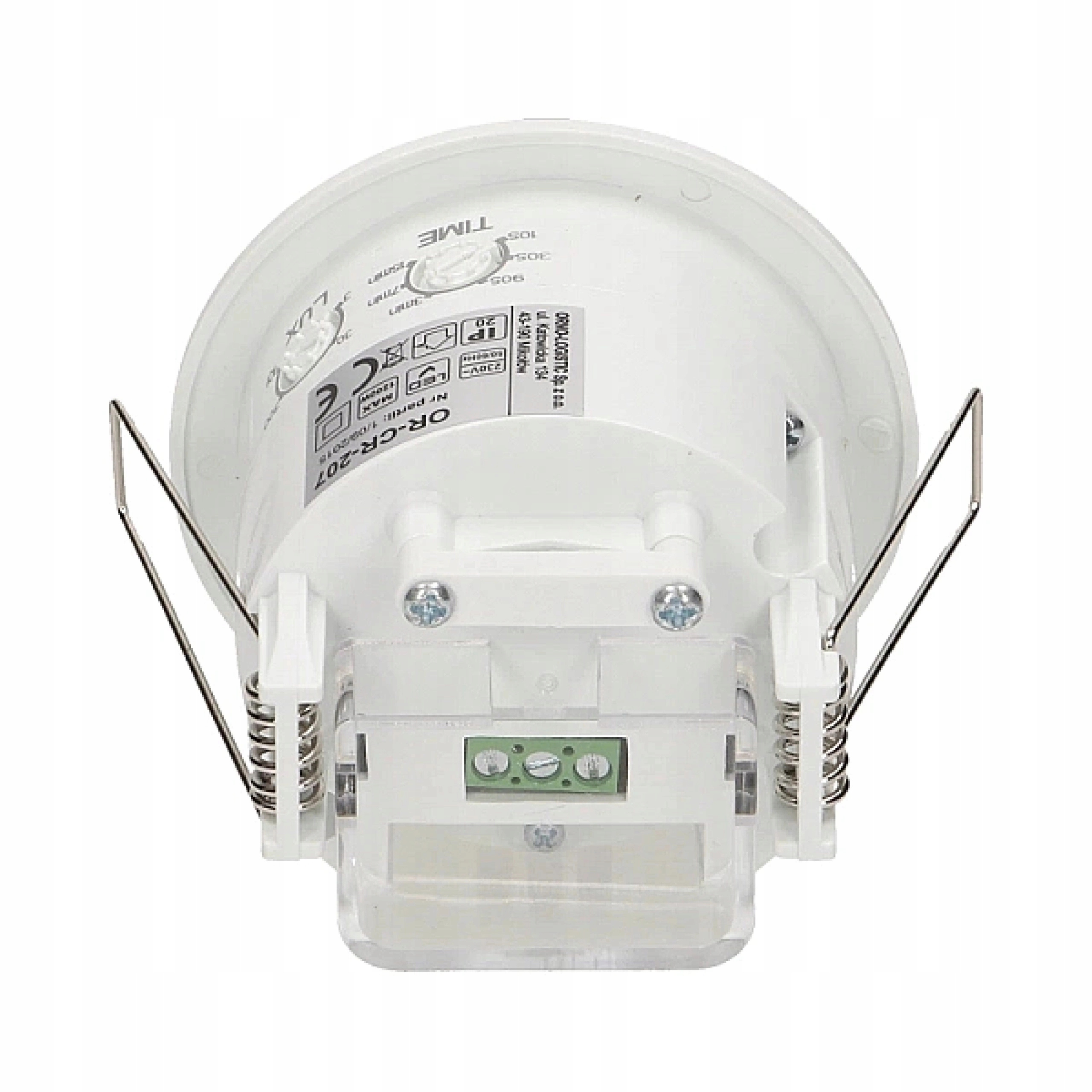

ORNO OR-CR-207

• Typ czujnika: podczerwień
• Kąt widzenia: 360st.
• Zasięg detekcji: 6 m
• Max. obciążenie: 1200W

✔️ Służy do automatycznego sterowania oświetleniem: włączania i wyłączania lub innymi urządzeniami elektrycznymi przy jednoczesnej oszczędności energii elektrycznej.

✔️ Oświetlenie jest włączane za pomocą czujnika ruchu PIR, który działa na podczerwień.

< ul>

✔️ Czujnik posiada regulację czasu działania TIME oraz natężenia światła LUX.

✔️ Potencjometry do regulacji:

• czasu świecenia i czułości natężenia światła

✔️ Czujnik współpracuje z oświetleniem LED-owym.

Zestaw Zawiera:

• 1 szt. Czujnik Ruchu Podtynkowy OR-CR-207

Czujnik wyposażony jest w dwa pokrętła:

👉 TIME - umożliwia określenie czasu przez jaki urządzenie będzie działało po aktywacji czujnika:

• Czas świecenia czujnika jest regulowany: min czas świecenia to 10 sek3 sek; max czas świecenia to 12 min 3 min.

LUX - umożliwia ustawienie poziomu natężenia oświetlenia, przy którym czujnik będzie mógł uaktywnić urządzenie do niego podłączone, zabezpiecza to przed niepożądanym włączaniem oświetlenia podczas dnia.

• Poziom natężenia światła przy jakim czujnik zaczyna wykrywać ruch jest regulowany od 3 do 2000 lux

Instalacja

1. Rozłącz obwód zasilania.

2. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3. Zdejmij przezroczystą pokrywę winylową.

4. Poluzuj śruby w kostce zaciskowej, a następnie podłącz zasilanie i wszystkie przewody elektryczne zgodnie ze schematem podłączenia przewodów (rys.2).

5. Odegnij metalową sprężynę czujnika do gory, aż znajdzie się w położeniu “I” z czujnikiem, następnie włóż czujnik do otworu w suficie lub do puszki instalacyjnej o takim samym rozmiarze jak

czujnik. Po zwolnieniu sprężyny, czujnik zostanie zamontowany.

6. Po zakończeniu instalacji, włącz zasilanie I przetestuj czujnik.

Specyfikacja techniczne:

• Typ czujnika: podczerwień
• Kąt widzenia: 360st.
• Zasięg detekcji: 6 m
• Napięcie zasilania: 230V~, 50Hz
• Max. obciążenie: 1200W
• Stopień ochrony: IP20
• Kolor: biały
• Regulacja natężenia światła LUX: tak
• Zakres regulacji natężenia światła LUX: <32000lux
• Regulacja czasu świecenia TIME: tak
• Zakres regulacji TIME: min: 10 sek. 3 sek.; max: 15 min. 2 min.
• Regulacja zasięgu detekcji SENS: nie
• Montaż: podtynkowy

Wymiary czujnika (szer./wys./gł. [mm]): Ø76 / 75,6

Wymiary otworu montażowego ([mm]): Ø60
