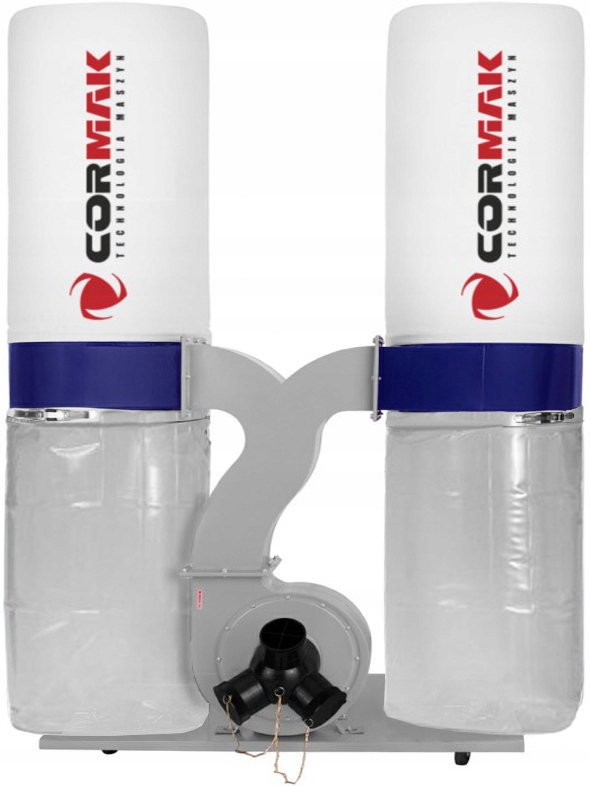

СБОРНИК СТРУЖКИ, ЭКСТРАКТОР SAWSDARD CORMAK 3900 м3/ч 2200Вт

ODCIĄG POCHŁANIACZ WIÓRÓW TROCIN FM 300S

2.2 kW, 3.0 KM, 3900m3h , wersja 400V

W SKŁAD ZESTAWU WCHODZI :

+ ODCIĄG FM300S

+ 2 x WOREK PŁÓCIENNY FILTRACYJNY

+2 x WOREK FOLIOWY ODPADOWY

+4x METALOWA OPASKA ZACISKOWA

+ UKŁAD JEZDNY

+ REDUKCJA 3X100MM

Schemat działania odciągu

Charakterystyka urządzenia

Wieloletni wysiłek naszego zespołu poskutkował stworzeniem wielołopatkowego metalowego wirnika serii WhirlWind, która wraz z masywną metalową obudową stanowi serce odciągu.

Podciśnieniowy ciąg powietrza doskonale zasysa wytwarzany w czasie pracy maszyny nadmiar trocin powstały przy obróbce mechanicznej drewna.

Masywna konstrukcja odciągu została wzbogacona dodatkowymi wspornikami w podstawie gwarantującymi stabilną i bezwibracyjną pracę urządzenia.

Całość konstrukcji została wzmocniona podporami o odpowiedniej grubości, które utrzymują cylindry zsypowe wraz z wagą worków odpadowych we właściwym położeniu na masywnej podstawie.

Dodatkowym atutem jest zastosowanie elastycznych i wytrzymałych uszczelek umieszczonych w czterech newralgicznych miejscach do poprawy szczelności całego układu.

Standardowo wyposażamy wyciągi w worki płócienne (filtracyjne i odpadowe)

Elastyczne metalowe opaski zapewniają długoletnią bezproblemową obsługę wymiany worków.

Zastosowanie obrotowych i łożyskowanych kół jezdnych zapewnia sprawne przemieszczanie odciągu po obiekcie użytkowania.

Parametry techniczne

MOC SILNIKA PRACY CIĄGŁEJ S1: 2,2kW

OBROTY: 2800obr/min

WYDAJNOŚĆ ODSYSANIA: 3900 m3/h

OBJĘTOŚĆ WORKÓW: 150 L

ILOŚĆ WORKÓW: 2 odpadowe

ŚREDNICA KRÓĆCA SSĄCEGO: 3 x 100 mm /1 x 150 mm

WYSOKOŚĆ: 1960 mm

SZEROKOŚĆ: 570 mm

DŁUGOŚĆ: 1400 mm

NAPIĘCIE: 400V

WAGA: 64 kg

Maszyna idealna zarówno dla profesjonalistów jak i stolarzy amatorów.

Optymalna wydajność odciągu doskonale współpracuje z maszynami takimi jak:

• piły formatowe
• frezarki
• strugarko-grubościówki
• okleiniarki
• szlifierki

Wyposażenie opcjonalne

WYCHODZĄC NAPRZECIW OCZEKIWANIOM I POTRZEBOM NASZYCH KLIENTÓW STWORZYLIŚMY 3-STOPNIOWY SYSTEM FILTRACYJNY ODCIĄGÓW SERII: FM300, FM300S, FM300SA, FM350, FM470.

l STOPIEŃ: Worki płócienne charakteryzują się mniejszą skutecznością od worków filcowych i zatrzymują pył o średnicy do 35 mikronów.

II STOPIEŃ: Worki filcowe są skuteczniejsze od płóciennych i zatrzymują pył o średnicy do 5 mikronów dzięki czemu gwarantuje wzrost czystości i bezpieczeństwa na danym stanowisku pracy.

III STOPIEŃ: Filtr pyłowy samoczyszczący, jest skuteczniejszy od worków filcowych, zatrzymuje pył do 2 mikronów dzięki czemu gwarantuje wzrost czystości i bezpieczeństwa na danym stanowisku pracy.

Węże PUR

O średnicach Ø50 - 300 mm

W odcinkach:

• 3 mb
• 6 mb
• 10 mb

Redukcje choinkowe

• Ø100 mm
• Ø68 mm
• Ø46 mm
• Ø40 mm
• Ø35 mm

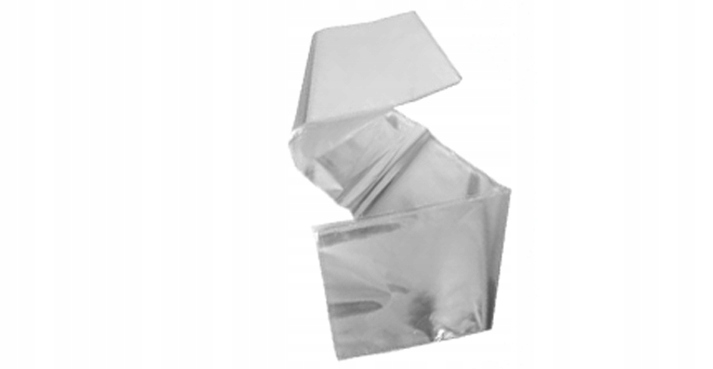

Worki odpadowe foliowe

• 150 L
• 190 L
• 200 L
• 220 L

Separatory, cyklony

Cyklon do odkurzacza przemysłowego jest zdolny oddzielić aż 90% cząstek pyłu. Dzięki zastosowaniu separatora zyskujemy maksymalną wydajność odkurzacza. Filtr odciągu nie ulega zapychaniu.
