GREEN Учимся паять SMD-схемы Колесо фортуны расширенная версия DIY KIT

Nauka lutowania SMD koło

fortuny DIY KIT

Wersja rozwojowa rozszerzona PCB kolor

ZIELONY

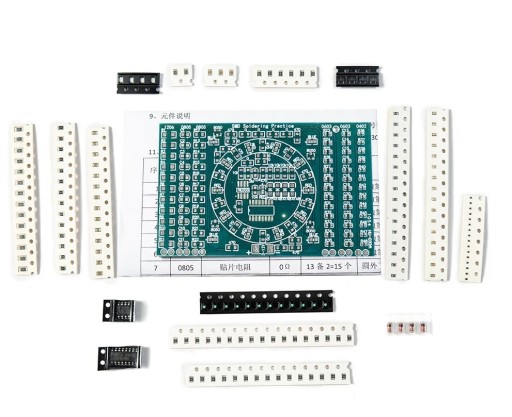

Układ do samodzielnego montażu lutowania.

Po prawidłowym zmontowaniu diody led świeca się po okręgu.

Zasilanie : 3V - 12V

Liczba komponentów: 158

Liczba połączeń lutowniczych: 328

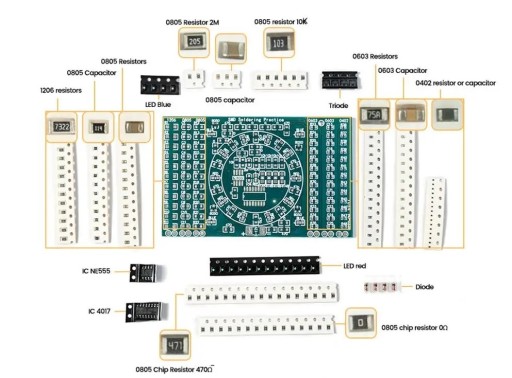

Układy SMD w rozmiarach ("1206", "0805", "0603" i "0402"),

Większa ilość elementów na pierwszej stronie PCB  oraz inny tył.

Rozmiar płytki: 85,6 mm x 54mm.

Pierwsza strona płytki składa się z 6 rzędów do lutowania ćwiczeń a środek to tzw. koło fortuny działający układ gdzie diody świecą po okręgu.

Na drugiej stronie płytki są rozpisane rozmiary komponentów elektronicznych według standardów.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
