2-канальное реле, питание 230 В, пульт дистанционного управления 433 МГц.

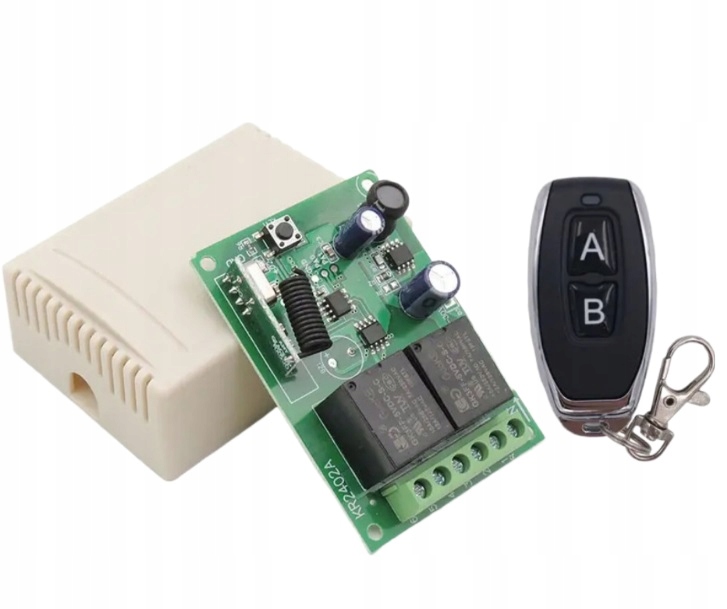

Zdalnie sterowny przekaźnik  zasilany 230V w obudowie z uniwersalnym pilotem RF 433mhz - 2CH

Przekaźnik 2 kanałowy sterowany radiowo w komplecie z 1 pilotem działającymi na częstotliwości 433MHz.

Moduł powinien być zasilany napięciem 85-250V

Przekaźniki są bezpotencjałowe można je zasilać napięciem z zakresu AC 1-250V lub DC 5-30V

Moduł posiada możliwość pracy w 3 różnych trybach i potrafi zapamiętać aż do 25 pilotów.

Produkt cechuje prostota obsługi oraz programowania i niezawodność. Każdy z przekaźników ma wyprowadzone złącza COM, NO i NC. Dzięki zastosowanej antenie mamy zapewniony zwiększony zasięg. Całość została zamknięta w obudowie.

Instrukcja video sposobu programowania przekaźników

https://www.youtube.com/watch?v=k06q76qthBw

Trzy tryby pracy:

1) chwilowy; 2) Przełączenia; 3) Zatrzaskowy.

1) Tryb chwilowy:

Po pomyślnym sparowaniu w tym trybie naciśnij i przytrzymaj przycisk pilota (taki jak A), odpowiedni przekaźnik w odbiorniku zostanie włączony; zwolnij przycisk pilota (np. A), a odpowiedni przekaźnik w odbiorniku wyłączy się;

2) Tryb przełączania:

Po pomyślnym sparowaniu w tym trybie naciśnij przycisk pilota (taki jak A), aby włączyć odpowiedni przekaźnik w odbiorniku; naciśnij ponownie przycisk pilota (taki jak A), aby wyłączyć odpowiedni przekaźnik w odbiorniku;

3) Tryb zatrzaskowy:

Po pomyślnym sparowaniu w tym trybie naciśnij przycisk pilota (taki jak A), przekaźnik odbiornika odpowiadający A zostanie włączony; naciśnij inny przycisk pilota (np. B), przekaźnik na odbiorniku odpowiadający A zostanie wyłączony, a odbiornik odpowiadający B zostanie włączony, przekaźnik będzie otwarty. naciśnij trzeci przycisk pilota (np. C), amplituner wyłączy się. (Uwaga: w tym trybie zaleca się używanie pilota z trzema lub więcej przyciskami).

parametry techniczne"

Napięcie robocze: DC 5 V-30 V

Napięcie wejściowe: 1 ~ 250 V

Napięcie wyjściowe: 1 ~ 250 V

Prąd spoczynkowy: <5mA

Maksymalny prąd: 10A

Piny przekaźnika: COM \ NO \ NC

Częstotliwość radiowa: 433 MHz

Temperatura pracy: -30 ~ + 80 st.C

Czułość odbioru: > 97dbm

Ilość pilotów do przechowywania: 25 sztuk

Tryb pracy RF: Odbiór bezprzewodowy superheterodynowy

modulacja: ASK

Zasięg odbioru: Otwarta przestrzeń wynosi ponad 50 metrów

Tryb pracy zdalnej: tryb chwilowy/tryb przełączania/tryb zatrzaskowy

INSTRUKCJA PROGRAMOWANIA

Tryb pracy można ustawić tylko wtedy, gdy świecą się diody LED na sterowniku przełączającym.

Jeżeli po włączeniu zasilania nie jest wykonywana żadna operacja, <LED 1> i <LED 2> są zawsze włączone. Gdy przełącznik znajduje się w stanie ustawień, stan <LED 1> nie zmienia się, a <LED 2> jest lampką stanu ustawień.

W poniższym opisie wszystkie opisy diod LED to <LED 2>.

Ustaw tryb chwilowy:

Krok 1) Naciśnij raz przycisk uczenia odbiornika.

Poczekaj, aż dioda LED na odbiorniku zgaśnie i przejdzie w stan ustawień.

Krok 2) Naciśnij raz przycisk na pilocie (np. A). Dioda LED na odbiorniku zacznie migać, a następnie zgaśnie.

Krok 3) W tym momencie naciśnij inny przycisk (np. B) tego samego pilota, wskaźnik zacznie migać, a następnie zaświeci się. Tryb chwilowy został pomyślnie ustawiony.

Ustaw tryb przełączania:

Krok 1) Naciśnij dwukrotnie przycisk uczenia odbiornika.

Poczekaj, aż dioda LED na odbiorniku zgaśnie i przejdzie w stan ustawień.

Krok 2) Naciśnij raz przycisk na pilocie (np. A). Dioda LED na odbiorniku zacznie migać, a następnie zgaśnie.

Krok 3) W tym momencie naciśnij inny przycisk (np. B) tego samego pilota, wskaźnik zacznie migać, a następnie zaświeci się. Tryb przełączania został ustawiony pomyślnie.

Ustaw tryb zatrzaskowy:

Krok 1) Naciśnij 3 razy przycisk uczenia odbiornika.

Poczekaj, aż dioda LED na odbiorniku zgaśnie i przejdzie w stan ustawień.

Krok 2) Naciśnij raz przycisk na pilocie (np. A). Dioda LED na odbiorniku zacznie migać, a następnie zgaśnie.

Krok 3) W tym momencie naciśnij inny przycisk (np. B) tego samego pilota, wskaźnik zacznie migać, a następnie zaświeci się. Tryb zatrzaskowy został pomyślnie ustawiony.
