Радар-детектор присутствия HLK-LD2450, обнаружение и отслеживание движения

HLK-LD2450 Detektor moduł wykrywania i śledzenia

LD2450 to moduł czujnika śledzenia ruchu.  Rozwiązanie jest głównie stosowane w ogólnych scenariuszach wewnętrznych, takich jak domy, biura i hotele, aby umożliwić lokalizację śledzenie poruszających się ciał ludzkich. Sprzęt czujnika składa się z chipa radarowego AloT o wysokiej częstotliwości, wydajną anteną mikropaskową z jednym nadajnikiem, dwoma odbiornikami, prostym MCU oraz peryferyjnymi obwodami pomocniczymi. Inteligentny algorytm oprogramowania sprzętowego wykorzystuje fale ciągłe modulowane częstotliwościowo  FMCW do wykrywania ciała ludzkiego w ustalonej przestrzeni oraz zaawansowaną technologię przetwarzania sygnału. Obsługuje szeregowe wyjście danych, które jest typu plug-and-play i może być elastycznie stosowane do różnych inteligentnych scenariuszy.

Czujnik używany głównie w pomieszczeniach zamkniętych.

• Pasmo ISM 24 GHz
• Zintegrowany inteligentny układ radarowy działający na falach milimetrowych z oprogramowaniem sprzętowym opartym na  inteligentnym algorytmie
• Precyzyjna lokalizacja i śledzenie ruchu
• Najdłuższy zasięg wykrywania 6m
• Mały rozmiar modułu: 15 mm x 44 mm
• Montaż na ścianie
• Kąt azymutu ±60°, kąt pochylenia ±35°
• Wiele opcji połączeń z interfejsem pin i gniazda

• Napięcie zasilania modułu 5V
• Wymagane zasilanie wejściowe o natężeniu większym niż 200 mA
• Poziom wyjściowy modułu IO  3,3 V
• Domyślna szybkość transmisji portu szeregowego 256000

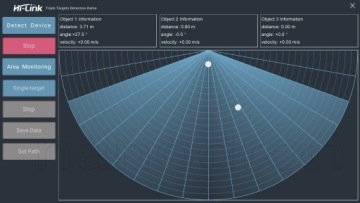

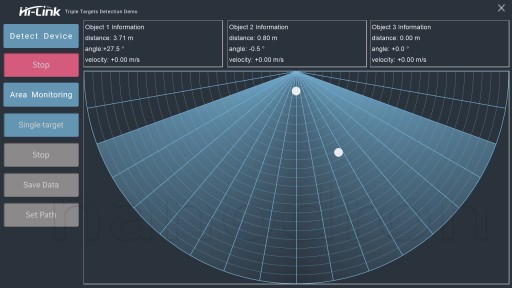

Szeregowe Dane wyjściowe zawierają maksymalnie do trzech celów, pozycji, prędkości oraz inne informacje.

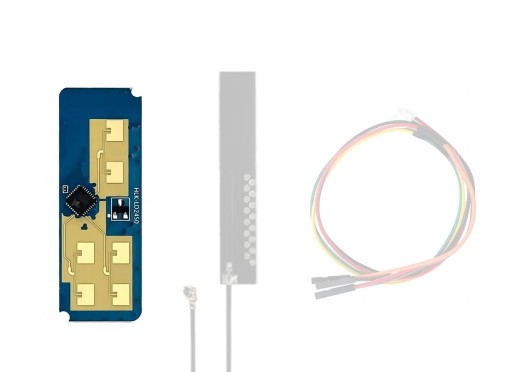

Oferta dotyczy samego modułu, antenę PCB oraz przewód połączeniowy można kupić w innej ofercie lub w zestawie.
