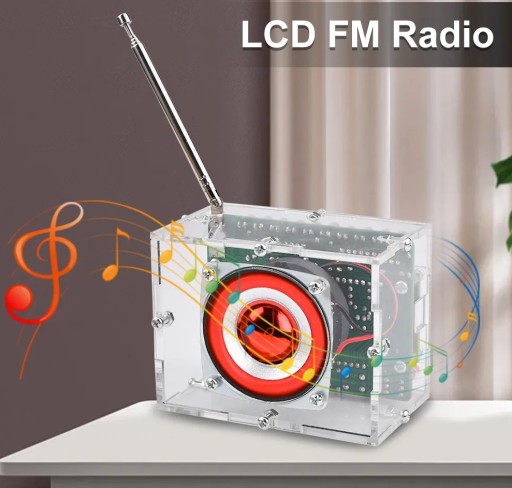

FM-радио, 87–108 МГц, ЖК-дисплей «Спектр», комплект «сделай сам»

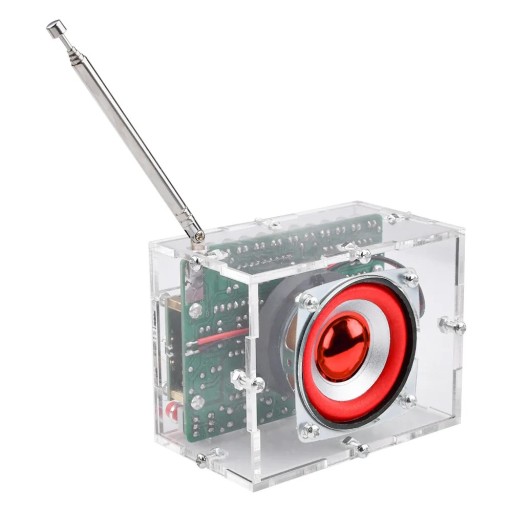

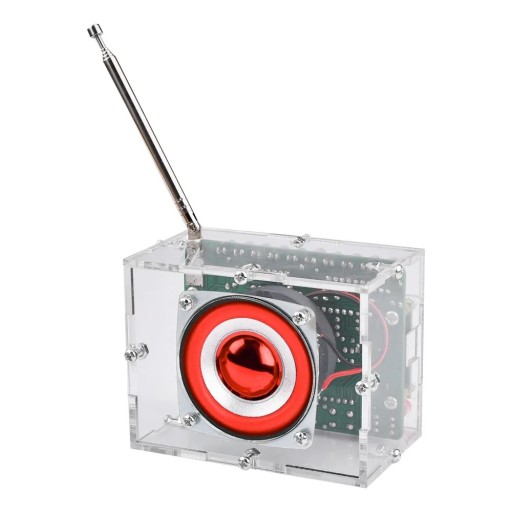

Radio FM 87-108MHz z LCD

i obudową

Spektrum dźwięku

do samodzielnego montażu, lutowania.

Układ prosty w montażu, czas montażu 90 min.

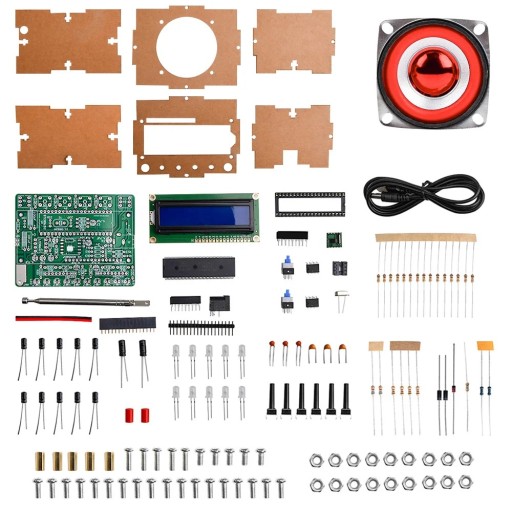

Układy przewlekane + jeden mały moduł SMD

Spektrum składa się 10 mlecznych diód świecących na kolorowo.

Świecenie diód jest zależna od intensywności dźwięku.

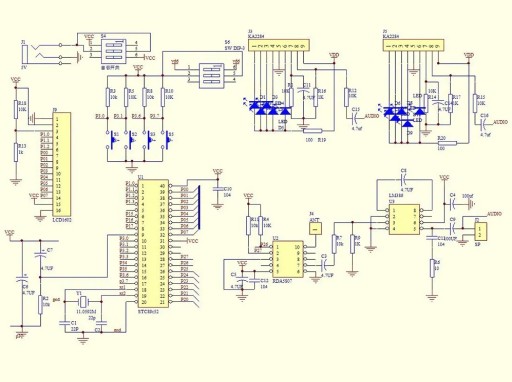

Główne sterowanie  składa się z chipa STC89C52 i 5807. Informacje o paśmie częstotliwości są wyświetlane w czasie rzeczywistym na ekranie LCD1602.

Wyjściowy sygnał audio jest wzmacniany przez układ wzmacniacza LM386.

Czułość odbioru i jakość dźwięku są bardzo dobre, a zdolność przeciwzakłóceniowa jest wysoka, co może skutecznie zmniejszyć zakłócenia podczas słuchania stacji radiowych.

FM częstotliwości: 87MHz-108MHz

Zasilanie:  USB  5V, (dodatni wewnątrz i ujemny na zewnątrz)

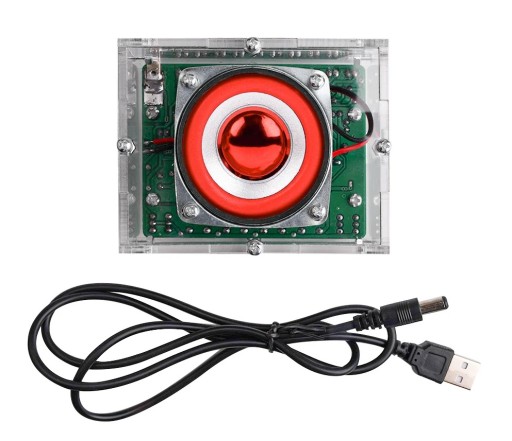

Przewód do zasilania w komplecie.

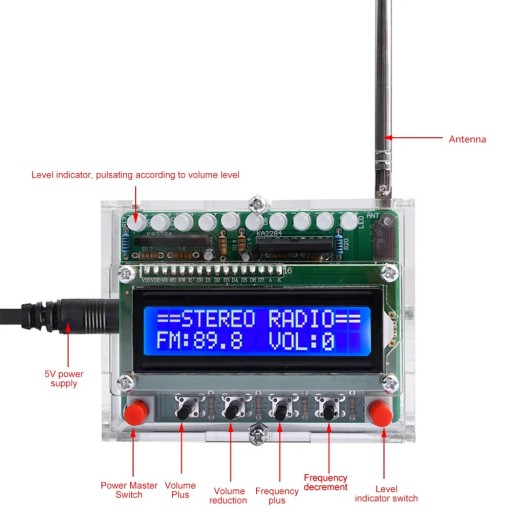

Funkcje:

Naciśnij lewy przycisk, aby włączyć/wyłączyć zasilanie.

Naciśnij prawy przycisk, aby włączyć/wyłączyć wskaźnik widma.

Naciśnij "S +" lub "S-", aby wyregulować głośność.

Naciśnij P + lub P-, aby dostosować częstotliwość odbioru i stację FM.

Instrukcja montażu pod kodem

QR lub linkiem poniżej:

https://drive.google.com/file/d/1nNfI-mo1WFJ5ate4pImAhKxaaFyS4e14/view?usp=sharing

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
