WIERTARKA WIELOWRZECIONOWA MAGGI BS 23

WIERTARKA WIELOWRZECIONOWA MAGGI BS 23

GŁÓWNE CECHY

• Stalowy stół roboczy
• Aluminiowa głowica ustawiana pneumatycznie w zakresie 0 – 90 stopni z możliwością regulacji co jeden stopień
• Dwa opatentowane pneumatyczne dociski
• Wymiana wierteł za pomocą szybkozłączy
• Tylna przykładnica o maksymalnym zasięgu 300 mm

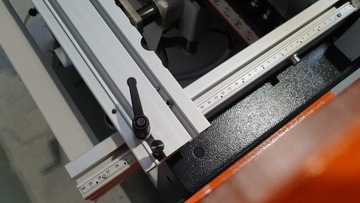

• Dwa aluminiowe liniały o długości 1500 mm (prawy i lewy) z 4 stoperami
• Spiral System - urządzenie do szybkiej regulacji głębokości wiercenia
• Specjalna konstrukcja do pracy z wiertłami o dużej średnicy ( ϕ 35 mm lub dedykowaną głowicą do wykonywania wierceń pod zawiasy puszkowe przy jednym uderzeniu).

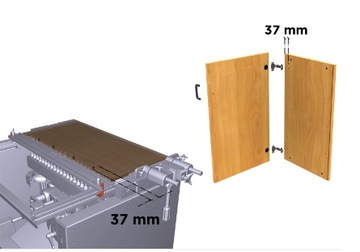

• Stały ogranicznik w odległości 37 mm od zawiasów
• Kompensacja głębokości wiercenia wynosząca 10 mm
• Duży wybór dodatkowych akcesoriów pomocniczych

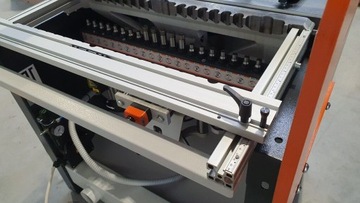

GŁOWICA WIERTARSKA

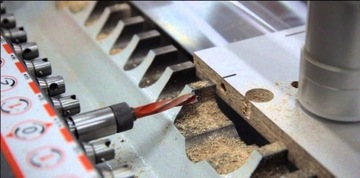

Wiertarka została wyposażona w głowicę 23 wrzecion o stałym rozstawie 32 mm (między wrzecionami). Wiertła mocowane są za pomocą szybkozłączek.

Głowica posiada możliwość pochyłu agregatu w zakresie 0-90 stopni z regulacją co 1 stopień.

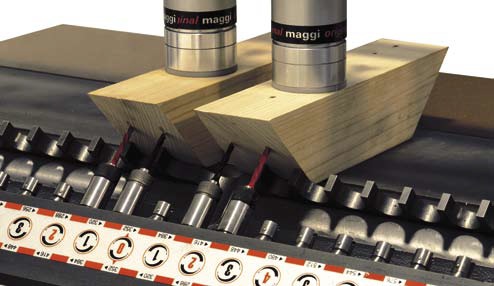

STABILNOŚĆ MATERIAŁU

Maggi BS 23 posiada dwa dociski, które zapobiegają przesuwaniu się materiału podczas operacji wiercenia. Dodatkowo pozwala to na obróbkę dwóch elementów jednocześnie.

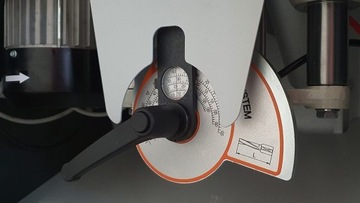

SPIRAL SYSTEM

To specjalny system, który ułatwia regulację głębokości wiercenia. Na tarczy znajdują się gotowe parametry głębokości przypisane do danej długości wiertła.

ZASTOSOWANIE

Wiertarka Maggi BS 23 znajdzie zastosowanie w procesie produkcji np: mebli na wymiar (przy jej użyciu można wykonać wiercenia korpusów meblowych, szuflad, półek jak również wiercenia pod kołki, mimośrody czy zawiasy puszkowe.), usługach, a także może posłużyć do odciążenia cent obróbczych poprzez przeniesienie prostych wierceń.

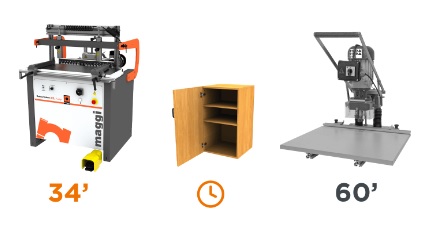

WYDAJNOŚĆ

W porównaniu do zwykłych wiertarek stołowych czas produkcji przy użyciu Maggi BS 23 skraca się o połowę.

SPECYFIKACJA:

Wymiary stołu: 949 x 350 mm

Maksymalna długość panelu: 3000 mm

Maksymalna szerokość panelu: 950 mm

Maksymalna grubość panelu: 50 mm

Wysokość blatu roboczego: 860 mm

Moc całkowita: 1,5 kW

Ilość jednostek wiercących: 1

Prędkość wrzeciona: 2800 obr./min

Liczba docisków pneumatycznych: 2 szt.

Zakres wysokości docisku nad blatem: 8 – 65 mm (opcjonalnie 130 mm)

Wymiary: 1315 x 960 x 1265 mm

Waga: 285 kg

INFORMACJE O GŁOWICY:

Ilość wrzecion: 23 szt.

Rozstaw między wrzecionami: 32 mm

Odległość między pierwszym a ostatnim wrzecionem: 704 mm

Możliwość pochyłu agregatu 0-90°: Tak

Sposób mocowania wierteł: Szybkozłączki

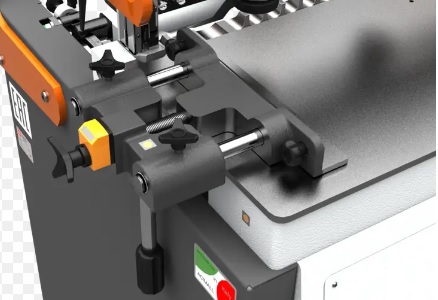

Wiertarka posiada możliwość zastosowania wielu dodatków ułatwiających pracę takich jak np:

• Dodatkowe szybkozłączki
• Ogranicznik liniału
• Dodatkowy docisk pneumatyczny
• Ogranicznik do długich elementów
• Przyrządy do wiercenia Ramek 45 oraz 90 stopni
• Dedykowana głowica do wiercenia pod zawiasy puszkowe
• Podtrzymka do wiercenia w linii

i wiele innych.

Wszystkie dodatki znajdą Państwo w naszym sklepie internetowym w sekcji części maszyn > Maggi
