ОДНОСЕМЕЙНЫЙ ВИДЕОДОМТЕФОН 7" FULLHD 2MPX ВИДЕОДОМФОН ДЛЯ ВОРОТ ВОРОТ

Zestaw wideodomofonowy jednorodzinny Virone CETI VDP-60FHD

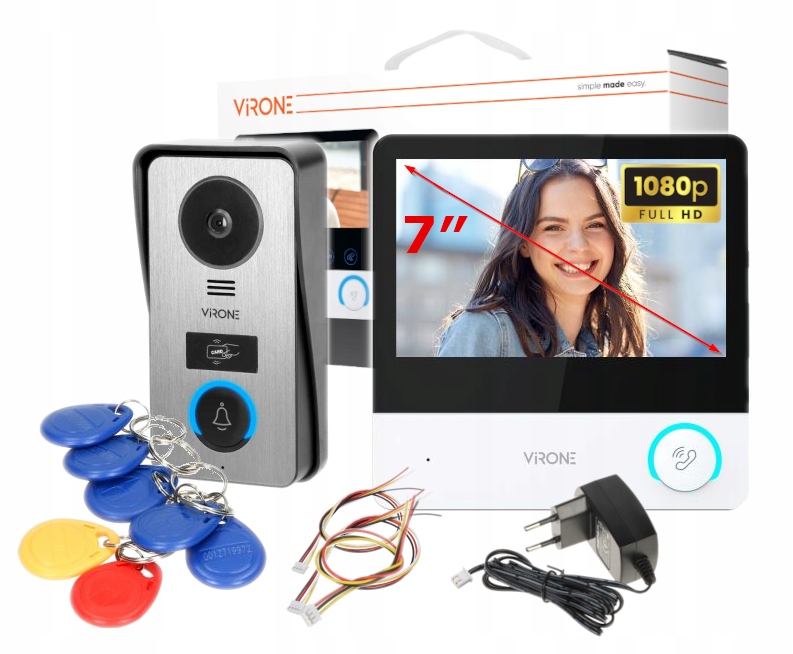

W zestawie:

• ​panel zewnętrzny VIRONE VDP-67KV - 1 szt;
• pastylki zbliżeniowe (2 funkcyjne, 5 użytkowych) – 7 szt;
• monitor LCD VIRONE VDP-60FHDPMV - 1 szt;
• ramka montażowa (do monitora) - 1 szt;
• zasilacz 12VDC / 1,5A (do monitora) - 1 szt;
• instrukcja.

❗ Zestaw nie zawiera elektrozaczepu, zalecany o poborze prądu maksymalnie 500mA lub z pamięcią, napięcie 12VDC.

❗ Zasilacz w zestawie jest wtyczkowy. Jeśli istnieje potrzeba montażu zasilacza w rozdzielni to można zakupić zasilacz dedykowany na szynę DIN, model HDR-30-12 lub OR-PSU-1642 - dostępny osobno.

ZESTAW WIDEODOMOFONOWY Virone CETI VDP-60FHD służy do użytku w domach jednorodzinnych.

➡ Posiada płaski, dotykowy monitor LCD 7" o rozdzielczości 1024x600 px. Dzięki regulacji jego głównych parametrów możemy dopasować urządzenie do własnych potrzeb. Monitor pozwala również na sterowanie bramą. Moduł pamięci wewnętrznej umożliwia nagrywanie obrazów. Atut stanowi też czytnik kart MicroSD (brak w zestawie).

➡ Panel zewnętrzny wyposażono w kamerę CMOS o rozdzielczości FullHD 1080P i o szerokim kącie widzenia i z doświetleniem diodami IR, które umożliwiają widzenie w nocy. Urządzenie wyposażono w czytnik zbliżeniowy RFID, który umożliwia dostęp do obiektu za pomocą kart i breloków zbliżeniowych. Produkt jest chroniony przez daszek.

Stację zewnętrzną zamontujesz natynkowo, a monitor na ścianie.

Zestaw można rozbudować o dodatkowy panel zewnętrzny, 2 kamery monitorujące CCTV oraz o 3 dodatkowe monitory, co daje możliwość komunikacji wewnętrznej (interkom) pomiędzy monitorami oraz obsługę wejścia z różnych miejsc w domu.

Schemat połączenia

✅ CECHY PRODUKTU:

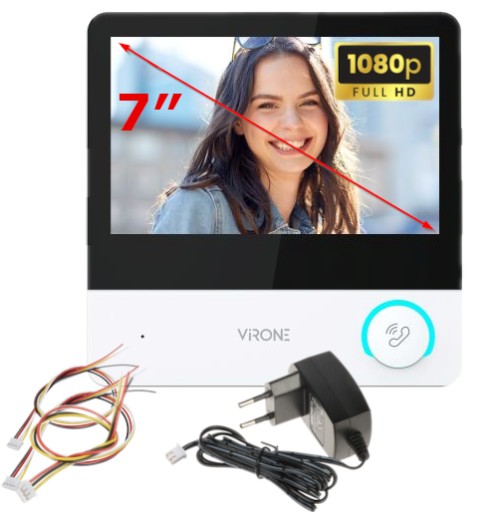

Monitor VDP-60FHDPMV:

• kolorowy monitor dotykowy LCD 7" o rozdzielczości 1024 x 600 px
• płynna regulacja parametrów monitora: jasność i kontrast obrazu, nasycenie barw, głośność dzwonka i rozmowy
• 6 dźwięków dzwonka do wyboru (możliwość przypisania indywidualnego dźwięku wywołania do każdego panelu zewnętrznego lub interkomu)
• funkcja automatycznej sekretarki
• sterowanie elektrozaczepem i bramą
• karuzela tła/ekranu
• funkcja interkomu
• moduł pamięci wewnętrznej: możliwość nagrywania obrazów
• czytnik kart micro SD (max. 128Gb, brak w zestawie)

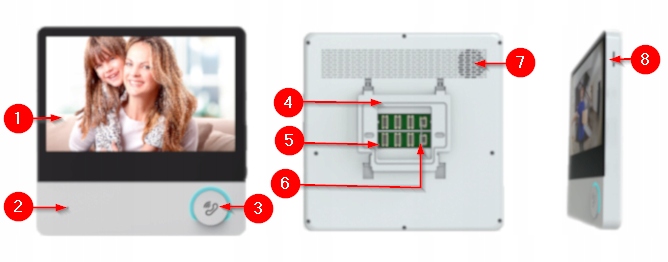

✅ LEGENDA:

1. Ekran 7" LCD
2. Mikrofon
3. Rozpocznij / zakończ rozmowę
4. Wspornik montażowy
5. Gniazda przyłączeniowe
6. Gniazdo zasilania
7. Głośnik
8. Wejście na kartę MicroSD (do 128Gb, brak w zestawie)

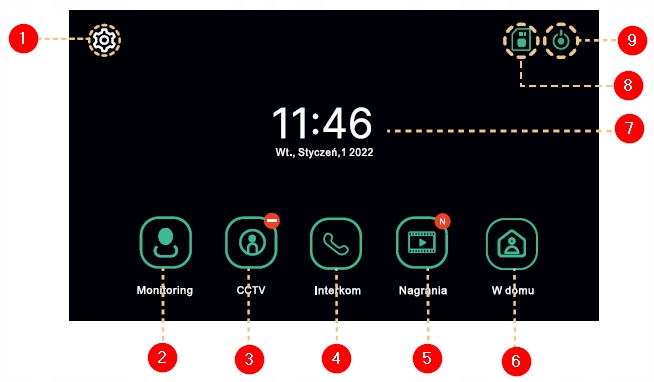

Menu główne monitora:

✅ LEGENDA:

1. Ustawienia
2. Monitoring - podgląd obrazu z kamery zewnętrznej
3. CCTV - podgląd obrazu z kamery CCTV
4. Interkom - możliwy po podłączeniu dodatkowego monitora (brak w zestawie)
5. Nagrania - wyświetlenie listy nagranych zdjęć i filmów
6. Tryb pracy - 3 możliwe ustawienia (W domu - połączenie i rozmowa dostępne; Poza domem - możliwe pozostawienie wiadomości przez odwiedzającego; Nie przeszkadzać - monitor i panel zewnętrzny wyciszone)
7. Aktualna data i godzina
8. Status karty SD - wskaźnik zainstalowanej karty SD (brak w zestawie)
9. Wyłączenie ekranu

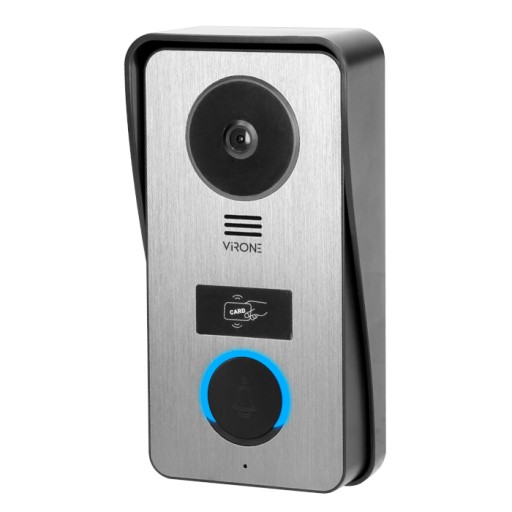

Panel zewnętrzny VDP-67FHDKV:

• kamera o rozdzielczości 1080P FullHD i z szerokim kątem widzenia
• wbudowany czytnik RFiD 125kHz: dostęp za pomocą kart i breloków zbliżeniowych (np. otwieranie elektrozaczepu)
• podświetlany przycisk wywołania
• detekcja ruchu i rejestr zdarzeń - urządzenie automatycznie nagrywa wideo po wykryciu ruchu ruchu w polu detekcji czujnika. Gdy ktoś zbliży się do panelu zewnętrznego monitor zacznie nagrywać osobę znajdującą się przed nią bez względu na to czy ktoś wywoła rozmowę.
• doświetlenie diodami IR - widzenie nocne
• regulacja głośności mikrofonu i głośnika
• dyskretny monitoring otoczenia
• odporność na skrajne warunki atmosferyczne (stopień ochrony IP65)
• montaż natynkowy
• zasilanie panelu zewnętrznego i elektrozaczepu z monitora (wystarczy krótki przewód 2-żyłowy poprowadzony z panelu zewnętrznego do elektrozaczepu)

✅ LEGENDA:

1. Daszek ochronny
2. Doświetlenie kamery diodami IR
3. Obiektyw kamery
4. Głośnik
5. Czytnik kart i breloków zbliżeniowych RFID 125kHz
6. Przycisk wywołania
7. Mikrofon

✅ Szeroki kąt widzenia

Pion - 54 stopni

Poziom -112 stopni

✅ SPECYFIKACJA TECHNICZNA:

• typ: jednorodzinny, przewodowy
• system połączenia: 4-żyłowy
• sterowanie bramą automatyczną: tak
• sterowanie elektrozaczepem: tak, nie wymagany dodatkowy zasilacz
• możliwość rozbudowy o dodatkowy panel zewnętrzny: tak, max. 2 w zestawie
• możliwość rozbudowy o dodatkowy monitor: tak, max. 4 w zestawie
• możliwość rozbudowy o dodatkowy unifon: nie
• możliwość rozbudowy o dodatkową kamerę CCTV: tak, max. 2 w zestawie
• zasilanie: 12V DC / 1,5A

✅ MONITOR:

• kolorowy, dotykowy wyświetlacz LCD o przekątnej ekranu 7" TFT
• rozdzielczość obrazu: 1024 x 600
• funkcja pamięci wewnętrznej: max. 30 obrazów
• ilość dźwięków dzwonka: 6
• czas rozmowy: 60 sek.
• czas monitoringu: 30 sek.
• regulacja głośności wraz z możliwością wyciszenia
• wbudowany czytnik kart microSD (max. 128Gb, brak w zestawie)
• montaż: natynkowy
• kolor: czarno-biały
• funkcja interkomu
• temperatura pracy: -20 st. C ...+50 st. C
• zasilanie: 12VDC / 1,5A (zasilacz w zestawie)
• pobór prądu: <2,5W (czuwanie), <4W (praca)
• wymiary: 181 x 181 x 19 mm
• waga netto: 0,38 kg

✅ PANEL ZEWNĘTRZNY:

• rozdzielczość: 1/2.7" CMOS 1080P Full HD
• kąt widzenia: 54 st. (pion), 112 st. (poziom)
• oświetlenie nocne: 4 diody IR LED (zasięg widzenia do 1m)
• wbudowany czytnik kart zbliżeniowych RFID: 125kHz, max. 24 użytkowników
• liczba przycisków: 1
• montaż natynkowy (daszek ochronny w zestawie)
• stopień ochrony: IP55
• temperatura pracy: -10 st. C ...+50 st. C
• sterowanie elektrozaczepem: 12VDC, max. 500 mA (brak w zestawie)
• zasilanie: z monitora 12VDC
• pobór prądu: <6W (czuwanie), <10W (praca)
• wymiary z daszkiem ochronnym: 87 x 168 x 40 mm
• wymiary bez daszka ochronnego: 79 x 159 x 30 mm
• waga netto: 0,212 kg

FAQ - częste pytania

1. Jaka jest zalecana wysokość montażu panelu zewnętrznego?

Kamera powinna być zamocowana na wysokości 1,4- 1,7 m.

2. Jaka jest zalecana wysokość montażu monitora?

Monitor powinien być umieszczony na wysokości 145 cm - 160 cm.

3. Czy panel zewnętrzny nadaje się do montażu na zewnątrz?

Tak, kaseta zewnętrzna posiada stopień odporności (IP44), ale powinna być umieszczona w osłonionym miejscu (np. pod daszkiem).

4. Jakim przewodem połączyć monitor i panel zewnętrzny?

Oba elementy powinny być połączone przewodem 4-żyłowym.

5. Jakim przewodem połączyć panel zewnętrzny i elektrozaczep?

Połączenie z ryglem elektromagnetycznym powinno być poprowadzone przewodem 2x1 mm2.

6. Czy elektrozaczep wymaga dodatkowego zasilania?

Z zestawem współpracuje dowolny elektrozaczep o napięciu zasilania 12V DC i poborze prądu max. 500 mA. Nie wymaga on dodatkowego zasilania. Polecamy elektrozaczepy polskiej marki Elektra Plus , R4-12.11, R4-12.51, R4-12.21, R4-12.60 oraz produkcji Orno OR-EZ-4033, OR-EZ-4031, OR-EZ-4030, OR-EZ-4032

7. Jakim przewodem połączyć monitor z bramą automatyczną?

Wymagane są 2 żyły, można użyć identycznego przewodu jak do połączenia monitora z panelem zewnętrznym.

8. Jakim przewodem połączyć ze sobą monitory?

Można użyć identycznego przewodu jak do połączenia monitora z panelem zewnętrznym.

9. Czy można podłączyć przycisk wejścia?

Tak. W naszej ofercie mamy przyciski wyjścia firmy ORNO: OR-DP-VD-138PD1, YPW11, OR-ZS-812, OR-ZS-813, OR-ZS-814 i OR-ZS-819.
