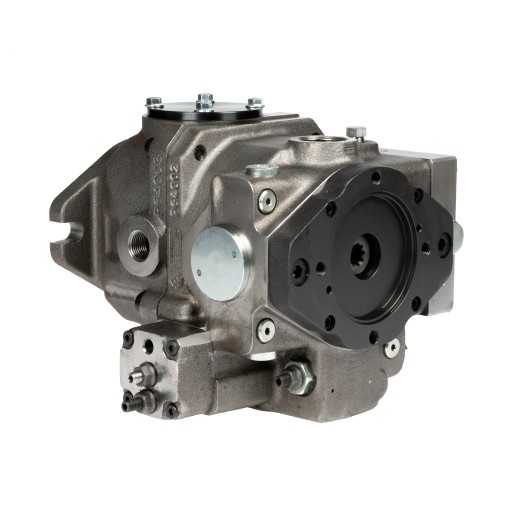

ГИДРАВЛИЧЕСКИЙ НАСОС PWG C34643IND330R1GVS-S6

POMPA HYDRAULICZNA PWG C34643IND330R1GVS-S6

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.40.14.34643.IND.1

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Przemieszczenie jest regulowane w sposób ciągły za pomocą przechylnej tarczy sterującej, a kierunek przepływu oleju jest odwracalny. Pompa wyposażona jest dodatkowo w pompę zasilającą.

Informacje ogólne:

Seria C3 to rodzina osiowych pomp tłokowych o zmiennym wydatku stosowana w obiegach zamkniętych.

Dane techniczne:

• Rodzaj pompy: osiowa pompa tłokowa
• Przemieszczanie: 46-50-64 cm3/obr
• Kierunek obrotów: prawy
• Wydajność pompy zasilającej: 13cm3/obr
• Makymalne obroty: 3600 obr/min
• Minimalne obroty: 700 obr/min
• Ciśnienie nominalne: 320 bar
• Ciśnienie maksymalne: 400 bar
• Ciśnienie ładowania: 15-25 (standard 22) bar
• Maksymalne ciśnienie wewnętrzne (w obudowie): 2 bar
  Ciśnienie ssania: ≥ 0,8 barPorty ciśnieniowe: kołnierzowe SAE 6000 3/4''

Numery porównawcze:

• C34643IND330R1GVS-S6, 21005015

Sterowanie:

Proporcjonalny układ hydrauliczny bez sprzężenia zwrotnego z bezpośrednimi połączeniami na dystrybutorze.

W celu bardziej precyzyjnego dobrania parametrów pompy do Państwa ciągnika, proszę podać numery porównawcze, które znajdują się na pompie i są także w zestawieniu na aukcji.

Numery można znaleźć na korpusie lub tabliczce znamionowej umieszczonej na pompie.

Opis schematu:

Wersja SAE

• A – B: Porty ciśnieniowe – 3/4 SAE 6000
• D1 – D2: Post spustowy – 3/4-16 UNF-2B
• S: Port ssący – 1 5/16-12 UNF-2B
• VA: Zawór pompy zasilającej
• V1 – V2: Zawór nadciśnieniowy
• SL: Ogranicznik skoku
• ZM: Mechaniczna śruba zerująca
• a – b: Połączenie do sterowania – 7/16-20 UNF-2B
• MA – MB: Połączenie do sterowania – 7/16-20 UNF-2B
• BP: Bypass
• P: Porty – 7/16-20 UNF-2B – 7/16-20 UNF-2B
