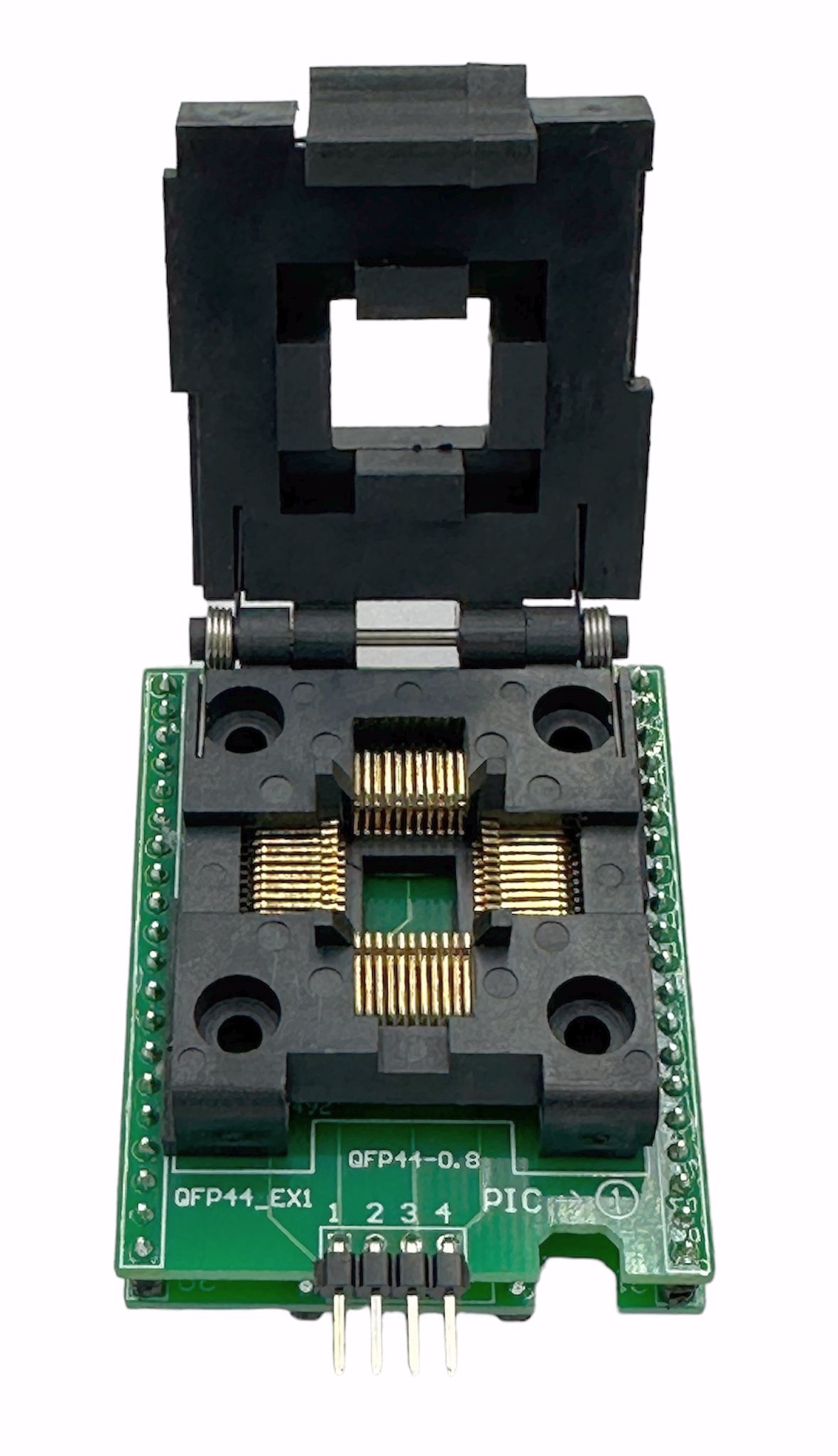

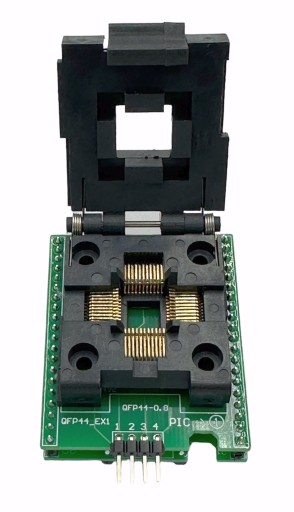

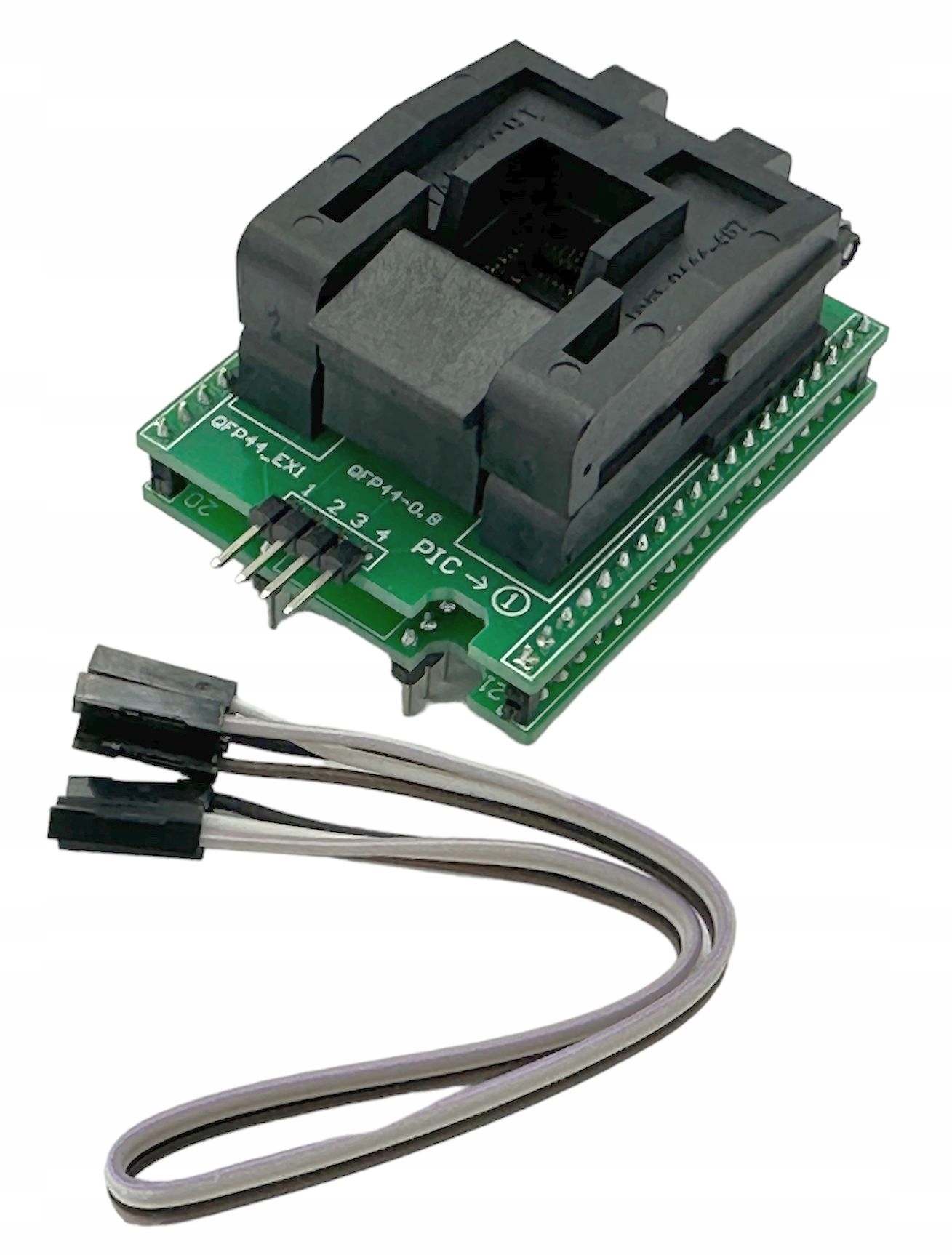

TQFP44 QFP44 ZIF адаптер (Yamaichi) для программатора XGecu T48

Adapter QFP44 ZIF T48 - adapter dla  mikrokontrolerów MCU-51, PIC, AVR, ATmega i SST89 w obudowach QFP44  (TQFP44 / VQFP44 / PQFP44) dedykowany dla programatora XGecu T48.

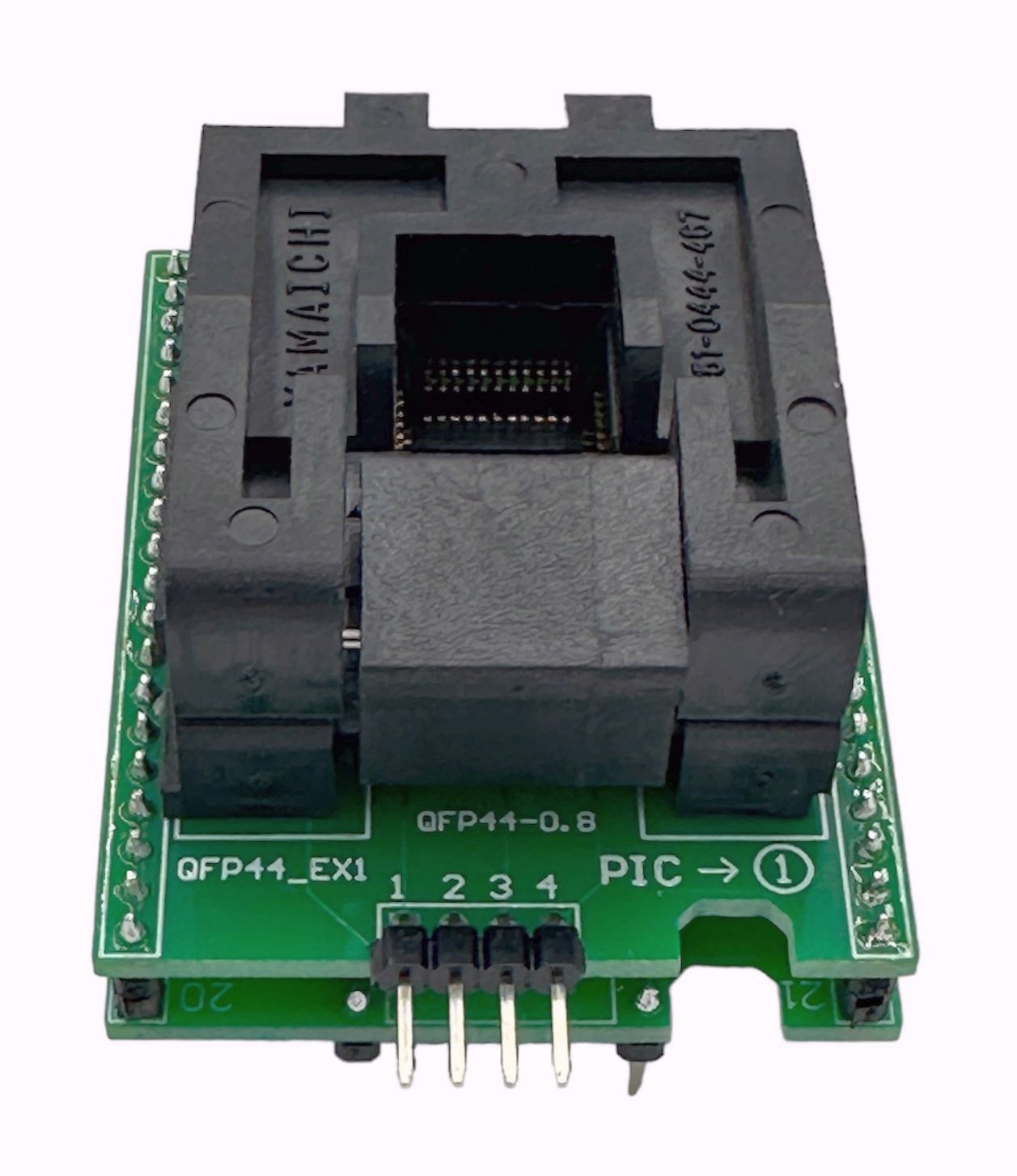

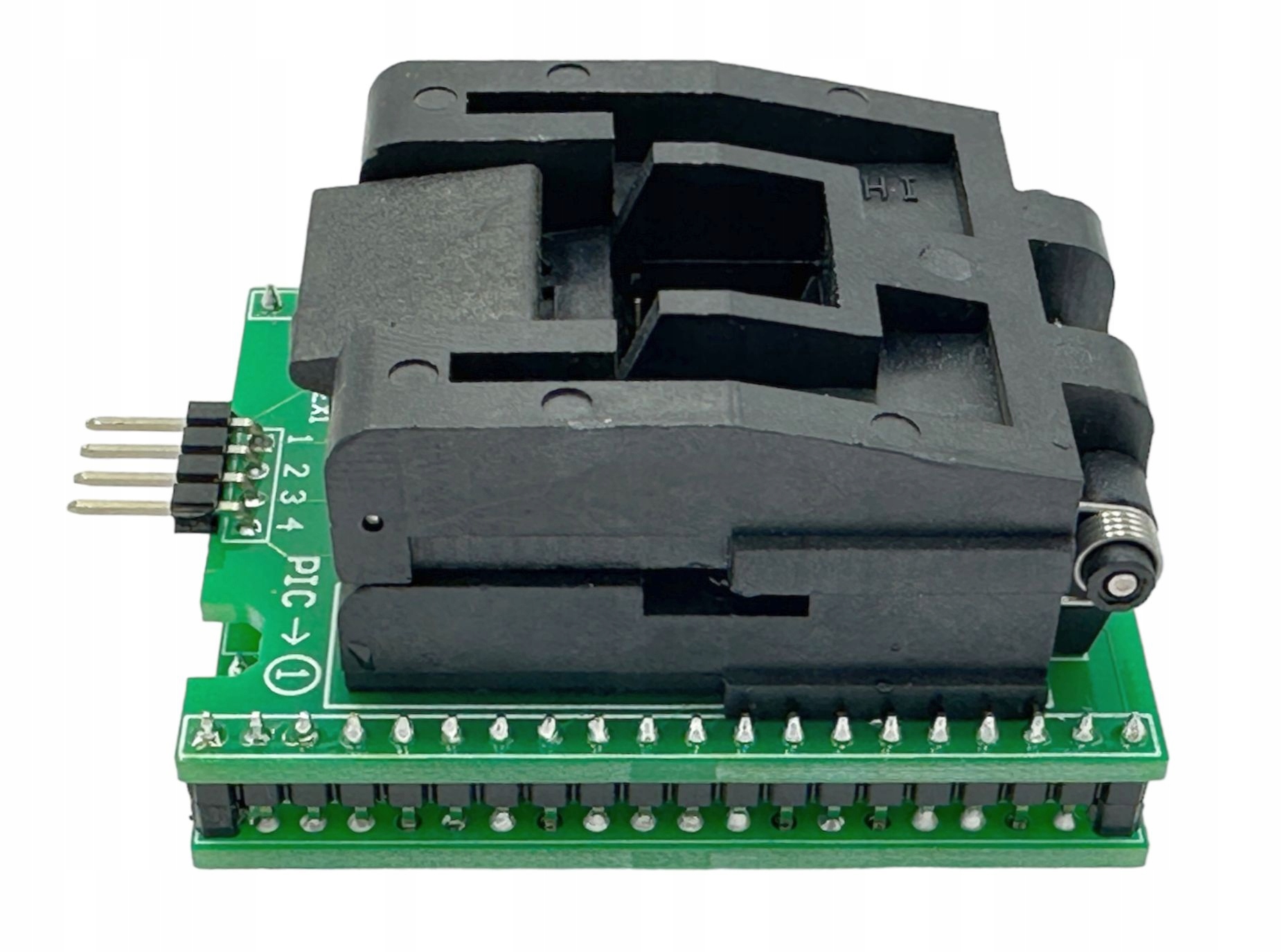

Wersja z profesjonalną podstawką ZIF typu clamshell japońskiej firmy Yamaichi (IC51-0444-467)

Podstawka ZIF (Zero Insertion Force) umożliwia wygodniejszy i bezpieczniejszy  sposób umieszczanie układu w podstawce.

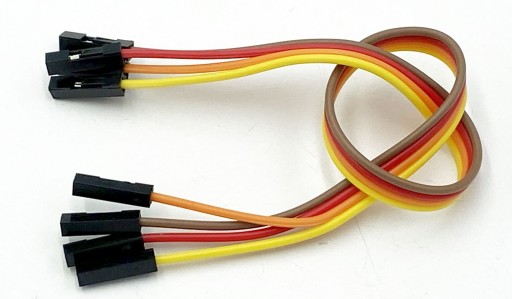

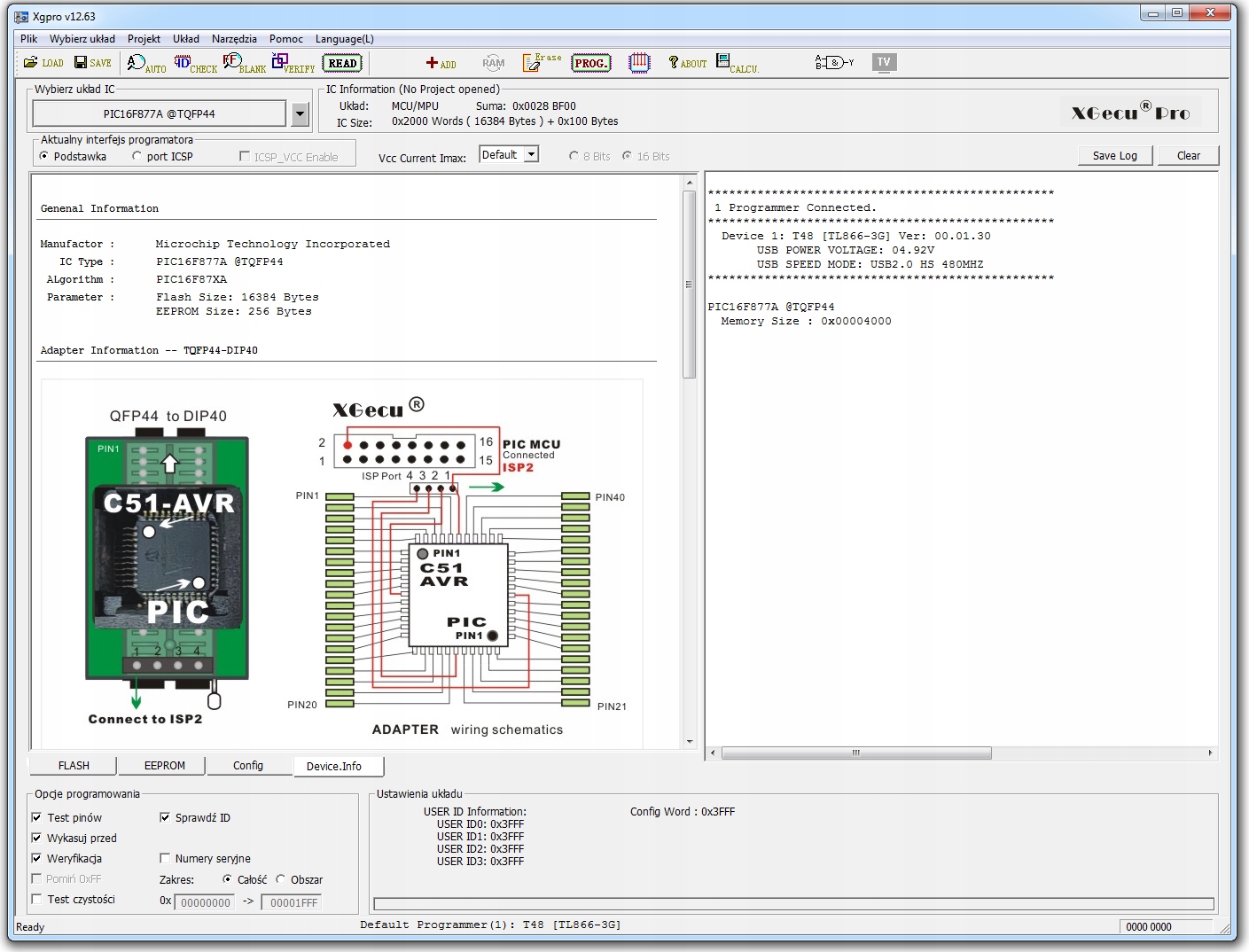

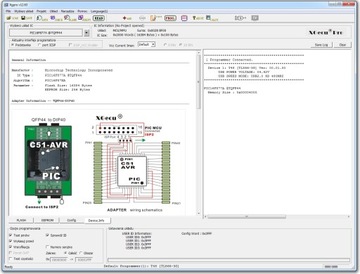

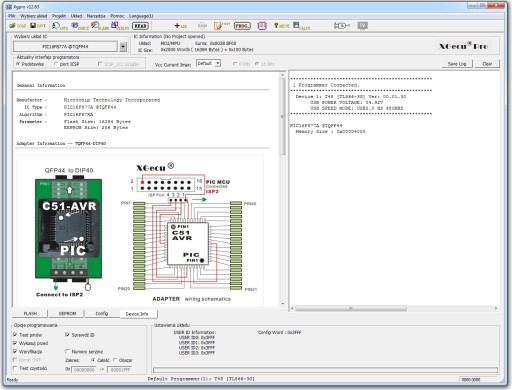

Adapter jest w zasadzie modyfikacją standardowych adapterów uniwersalnych MCU-51/AVR QFP44-DIP40 przeznaczonych dla tych uP w ten sposób, że piny 6, 17, 28 i 39 podstawki QFP44 (które nie są wykorzystywane w mikrokontrolerach MCU-51 i AVT/Atmega QFP44 ) są wyprowadzone na zewnętrzne złącze adaptera  i załączonym przewodem podłączane do złącza ISP programatora XGecu T48 przez co  programator kontroluje wszystkie 44-pin'y układu QFP44 i pozwala na programowanie również tych układów, które te piny wykorzystują - np. mikrokontrolerów PIC (Microchip)

Zatem pomimo, że adapter jest dedykowany typowo dla programatora XGecu T48 może być używany (bez podłączonej taśmy) w dowolnym programatorze jako adapter QFP44-DIP40 dla mikrokontrolerów MCU-51 i AVR.

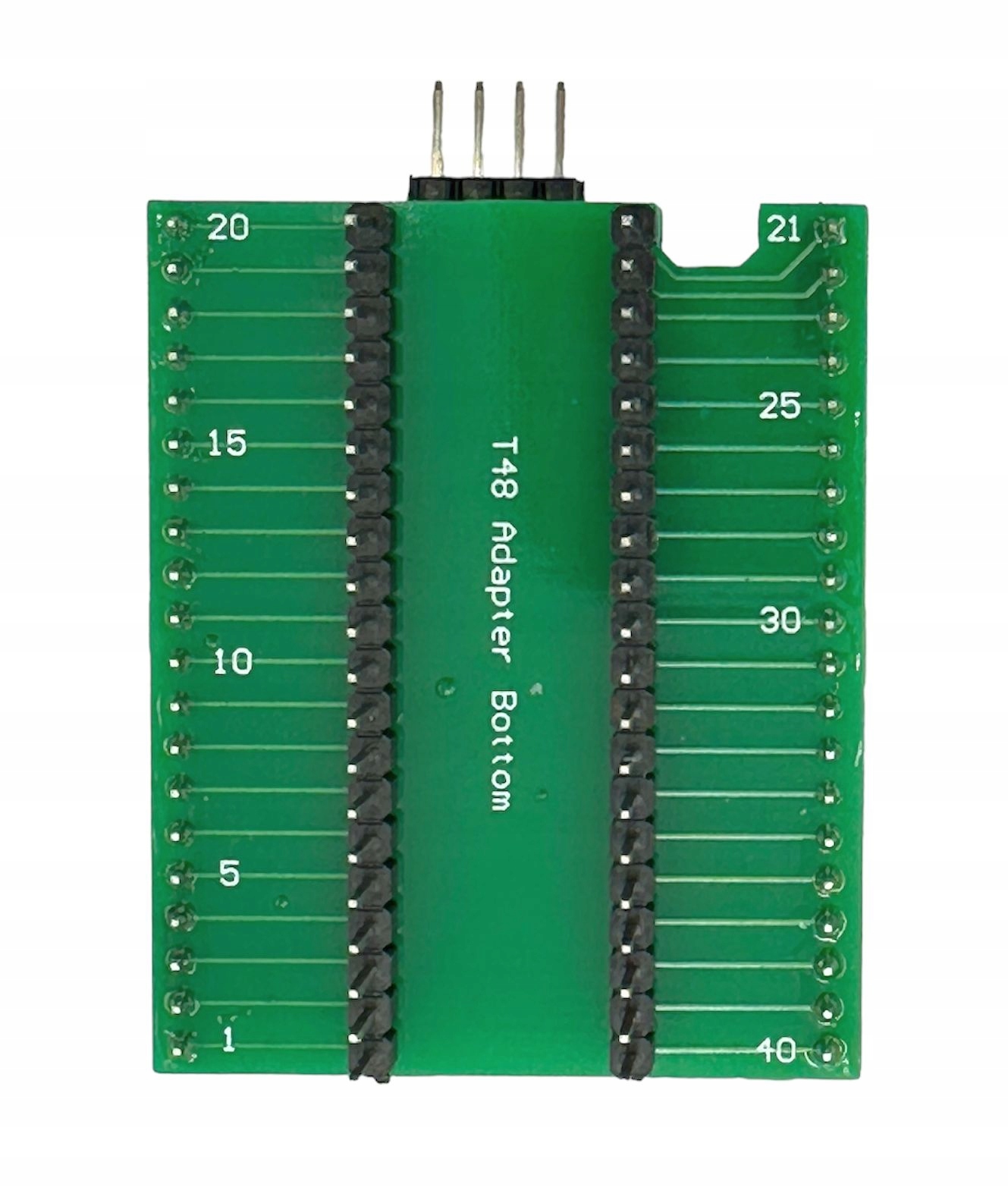

- Wyprowadzenia: QFP44 -->DIP40+4 - dedykowane dla programatora T48 (dla innych jako adapter QFP44-PDIP40 dla MCU51&AVR)

- Raster QFP44 (odległość między wyprowadzeniami)   = 0,8mm

- Raster DIP40 (odległość między wyprowadzeniami) DIP - 100mils (0.100") = 2,54mm

- Raster złącza DIP4 (odległość między wyprowadzeniami) DIP - 100mils (0.100") = 2,54mm

- Szerokość wyprowadzeń DIP40 600mils (0.600") = 15,25mm

Oznaczenie XGecu: QFP44_EX1

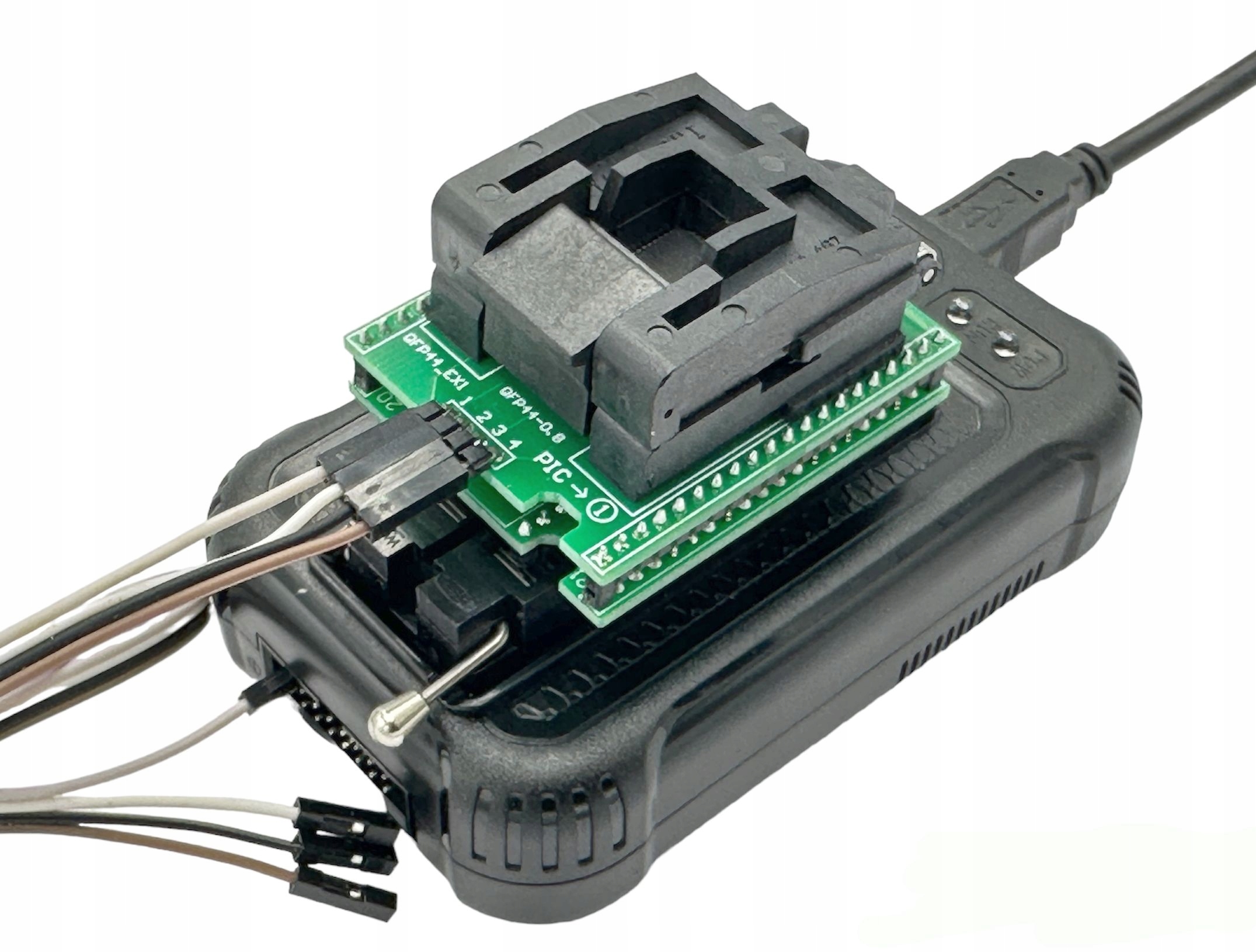

Przedmiotem sprzedaży jest wyłącznie adapter. Pamięć i programator na zdjęciu powyżej wyłącznie w celu poglądowym.
