ЖК-дисплей для сенсорного экрана XiaoXiang BMS для BMS JBD

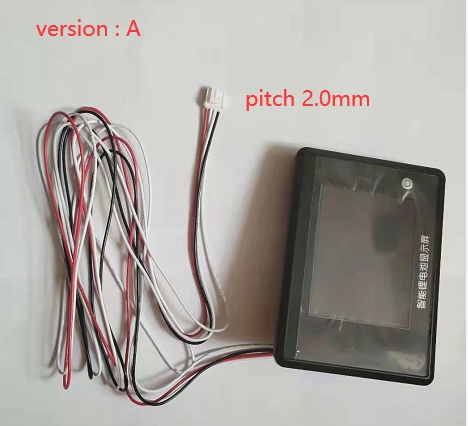

LCD do ekranu dotykowego XiaoXiang BMS do BMS JBD -- LCD dla XiaoXiang BMS. Ekran dotykowy dla JBD BMS.XiaoXiang-LCD02 to wyświetlacz opracowany specjalnie do akumulatory zasilania, kompatybilny z RS485I UART komunikacji.? Napięcie wejściowe 10-90V, kompatybilne z akumulatory litowe 3-24 strun.? 2.8 ”kolorowy wyświetlacz TFT 262K.? Za pomocą funkcja dotykowa można przełączać strony bezpośrednio przez ekran wyświetlacza i kontrolować wejście i wyjście płyta ochronna.? Opcjonalna komunikacja funkcja komunikacji RS485 lub UART. (Użyj etykiety z tyłu, aby określić, czy wyświetlacz jest interfejsem RS485, czy interfejs UART).? Ekran wyświetlacza interfejs UARTMoże dzielić interfejs z Bluetooth z XiaoXiang BMS.  Ponieważ XiaoXiang BMS mają dwie wersje złącza, LCD jest taki sam, różnica tylko złącze.Wersja A: wartość skoku wynosi 2.0mm,Wersja B: wartość skoku wynosi 2.54mm.Więc musisz wybrać bazę LCD, jeśli nie masz pewności, przed złożeniem zamówienia, pokaż zdjęcie BMS sprzedawcy.    LCD i Bluetooth korzystają z tego samego portu,Jeśli używasz Bluetooth, to nie można używać LCD.Jeśli używasz LCD, to nie można używać Bluetooth.  WymiaryDefinicja interfejsu  Wersja UARTJ11B napięcie dodatnie baterii jest ograniczona do 10-90V2Podłącz do RXD3Podłącz do TXD4Podłącz akumulator ujemnyXiaoXiang BMS, moduł Bluetooth korzystać z portu UART, ( VCC, TXD, RXD, GND), VCC to moc BLuetooth, to 12V, to znaczy, to znaczyUARTPort może połączyć się moduł Bluetooth, ten port również może się połączyćToLCD.Zdjęcie DEMO aplikacji XiaoXiang BMS.
