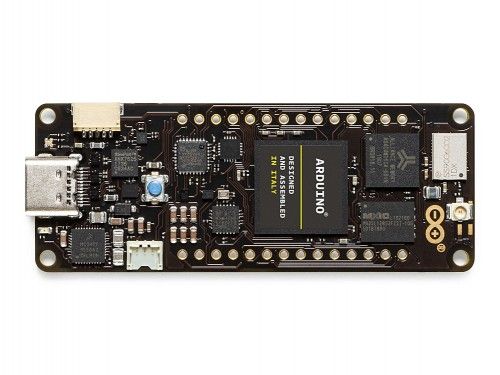

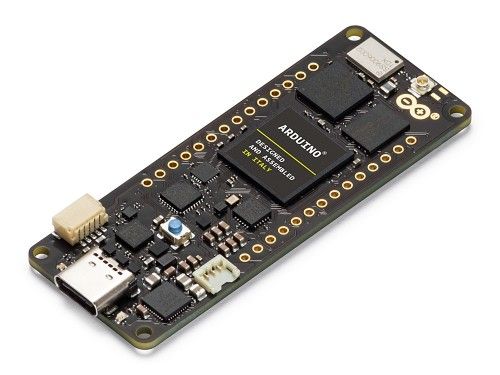

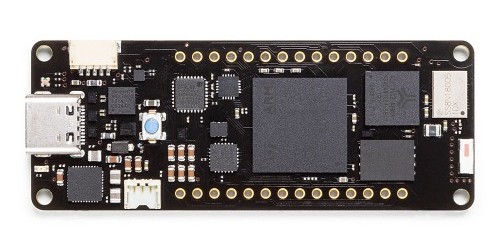

Arduino Portenta H7 - ABX00042

Arduino Portenta H7 - ABX00042

Arduino Portenta to pierwsza z nowej rodziny płytek Arduino, o nazwie Pro. Posiada wbudowany dwurdzeniowy mikrokontroler STM32H747XI z rdzeniem CortexM7+M4. Dedykowana jest branży przemysłowej IoT. Ta wydajna dwurdzeniowa płytka zawiera moduł łączności bezprzewodowej (WiFi + BT), umożliwi uruchamianie programów napisanych w językach Arduino, MicroPython bądź JavaScript.

Portenta może z łatwością uruchamiać procesy utworzone za pomocą oprogramowania TensorFlow ™ Lite, przykładowo może mieć jeden z rdzeni obliczających algorytm widzenia komputerowego, podczas gdy drugi może wykonywać operacje niskiego poziomu, takie jak sterowanie silnikiem lub działając jako interfejs użytkownika.

Jeden rdzeń może pracować z Pythonem, podczas gdy drugi może pracować ze skompilowanym kodem Arduino IDE. Gdy zachodzi potrzeba ich współpracy, rdzenie mogą komunikować się ze sobą poprzez mechanizm zdalnego wywoływania procedur (RPC).

Płytka posiada również układ kryptograficzny, moduł WiFi (niezbędny dla aplikacji IoT) oraz Bluetooth umożliwiający komunikację w standardach LoRa, LTE Cat-M, NB-IoT.

Wymiary i kształt płytki dostosowane są do standardu MKR, dzięki czemu jest kompatybilna z większością serii MKR. Shieldy nie są jedynym sposobem na rozszerzenie możliwości płytki, ponieważ posiada ona również dwa dodatkowe złącza, które zwiększają liczbę dostępnych pinów do dodatkowych 80.

Płytka Arduino Portenta jest idealna do wielu zastosowań, m.in.:

• Wysokiej klasy maszyny przemysłowe
• Sprzęt laboratoryjny
• Sterownik do robotyki
• Wizja komputerowa
• PLC
• Przemysłowe interfejsy użytkownika
• Dedykowany komputer stacjonarny
• Obliczanie startu przy dużej prędkości (ms)
• Urządzenia o krytycznym znaczeniu

Zaimplementowana łączność

Zintegrowany moduł bezprzewodowy umożliwia jednoczesne zarządzanie łącznością WiFi i Bluetooth®. Interfejs WiFi może działać jako punkt dostępowy, jako stacja lub jako równoczesny punkt dostępu / STA w dwóch trybach i może obsługiwać prędkość transferu do 65 Mb/s.

Interfejs Bluetooth® jest kompatybilny z Bluetooth Classic i BLE. Możliwe jest również wyeksponowanie wielu różnych interfejsów przewodowych, takich jak UART, SPI, Ethernet lub I2C, zarówno przez niektóre złącza typu MKR, jak i przez nową parę 80-stykowych złączy przemysłowych Arduino .

Akcelerator graficzny

Prawdopodobnie jedną z najfajniejszych funkcji Portenta H7 jest możliwość podłączenia zewnętrznego monitora w celu zbudowania własnego, dedykowanego komputera wbudowanego z interfejsem użytkownika. Jest to możliwe dzięki wbudowanemu GPU procesora STM32H747, Chrom-ART Accelerator ™. Oprócz GPU układ zawiera dedykowany koder i dekoder JPEG.

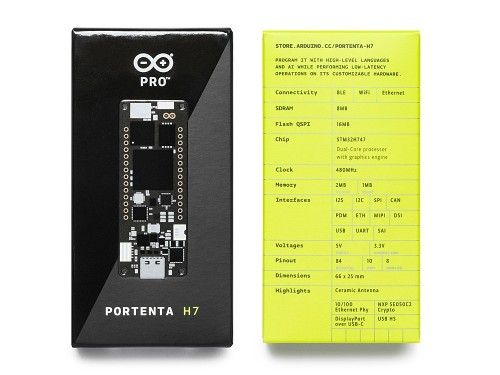

Charakterystyka Arduino Pro PORTENTA H7:

• Mikrokontroler STM32H747XI dual Cortex®-M7 + M4 32bit low power Arm® MCU
• 8 MB SDRAM
• 16MB NOR Flash
• Ethernet PHY 10/100
• USB HS
• Układ kryptograficzny NXP SE050C2
• Moduł WiFi / BT

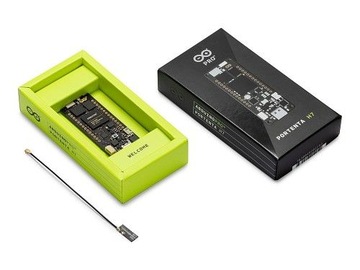

• Antena zewnętrzna
• DisplayPort przez USB-C
