КОМПРЕССИОННАЯ ПРОБКА F/6.8-ZAC-PLAT

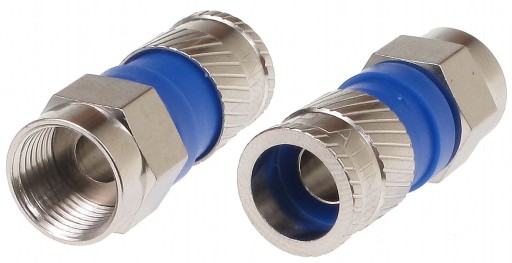

WTYK KOMPRESYJNY F/6.8-ZAC-PLAT

Złącze zostało tak skonstruowane że po zaciśnięciu staje się szczelne dla wody

W procesie zaciskania następuje obkurczenie (poprzez nasunięcie mosiężnej, stożkowej tulei) elementu złącza z tworzywa sztucznego na płaszczu przewodu

Materiał z której zbudowana jest plastikowa tuleja to chroniony patentem Delrin znanej z jakości swoich wyrobów firmy DuPont

Jest on odporny na promieniowanie UV, swoje właściwości fizyczne zachowuje zarówno w bardzo wysokich jak i niskich temperaturach

Ponieważ części metalowe wykonane są z niklowanego mosiądzu złącze jest całkowicie odporne na korozję

Złącze posiada pełen pierścień, który w wyniku procesu kompresji złącza (ściśnięcia wzdłużnego, poosiowego) uwypukla się do wewnątrz

Wymiary są tak dobrane, że po kompresji, złącze zaciska się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla

Porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia równoważą cenę tego złącza

Rodzaj złącza:

"F" Wtyk

Mocowanie elementów złącza:

Mocowanie kompresyjne

Przeznaczenie:

Kabel koncentryczny

Zakres częstotliwości:

0 GHz ... 3 GHz

VSWR:

< 1.1

Impedancja:

75 Ω

Tłumienie odbić:

30 dB

Mocowanie żyły:

Średnica kabla:

max. 6.8 mm

Ekranowanie przy 1GHz:

100 dB

Mocowanie ekranu:

Mocowanie kompresyjne

Tuleja plastikowa:

DuPont Delrin 527UV*

Materiał:

Mosiądz (pokryty niklem)

Uszczelka:

EPDM

Wodoszczelność:

Przykładowe zastosowanie:

Triset113

Wybrane cechy:

• Szerokie pasmo pracy
• Wodoszczelność połączenia złącza z kablem
• Odporność na korozję - wykonane w całości z metali kolorowych i najwyższej jakości dielektryka
• Bardzo małe tłumienie w całym paśmie pracy
• Znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
• Poprawnie zaciśnięte złącze jest niemożliwe do zerwania
• Konstrukcja chroniona jest licznymi patentami
• Do zaciśnięcia należy użyć zaciskarki ZAC/PCT / ZAC/TR-255

Waga:

0.075 kg

Wymiary:

Ø 13 mm x 27 mm

Gwarancja:

2 lata
