GENERATOR ZNAKÓW OSD-50HD
Urządzenie służy do nakładania znaków alfanumerycznych, grafiki rastrowej oraz grafiki wektorowej na obraz z kamery
OSD-50HD produkowane jest jako płytka PCB i dedykowane dla urządzeń, gdzie wymagana jest jednoczesna obserwacja obrazu, jak i odczyt danych wysyłanych z umieszczonych w urządzeniu czujników.

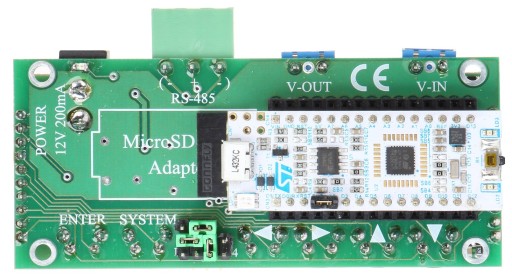

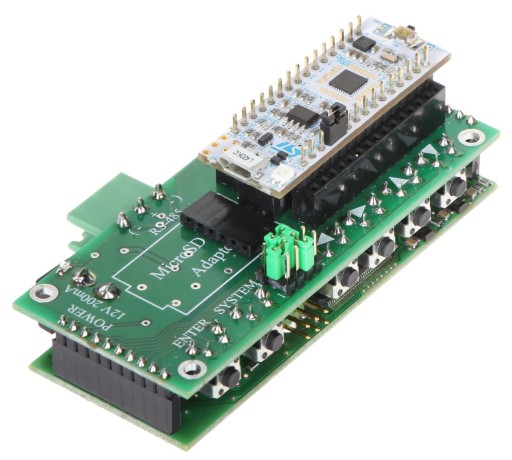

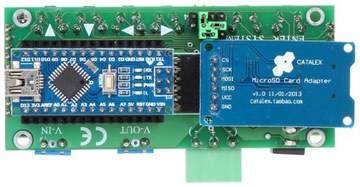

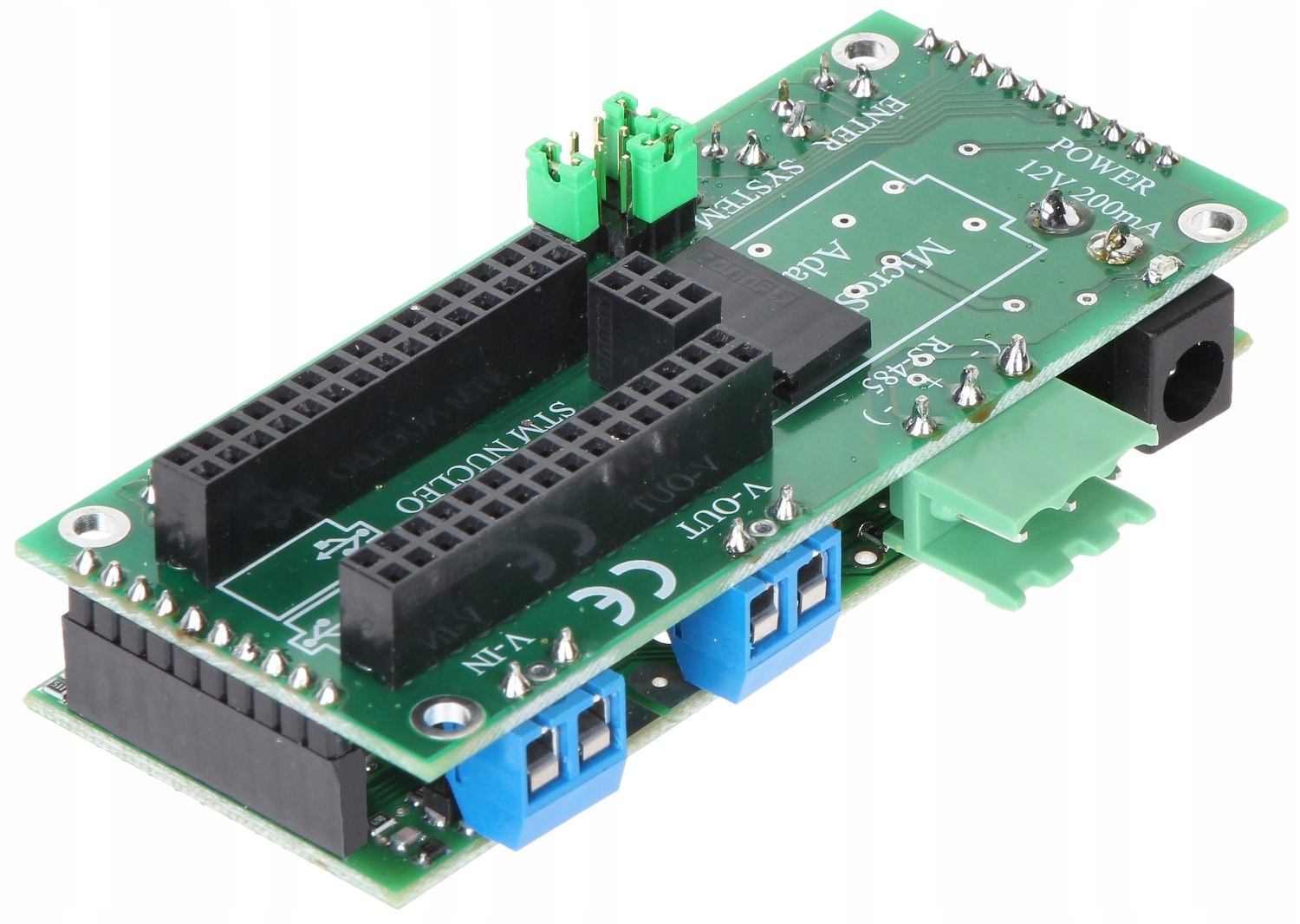

Przy założeniu współpracy OSD-50HD z takimi rozwiązaniami jak Arduino lub Nucleo, proponujemy dodatkowo użycie konwertera PORT-22.
Od strony sygnału wideo OSD-50HD działa jako urządzenie przelotowe, posiadające wejście i wyjście sygnału
Protokół sterowania urządzeniem znajduje się w dokumentacji technicznej.
Więcej informacji o systemach OSD na stronie www.osd.systems
Obsługiwane standardy:
AHD, HD-CVI, HD-TVI
Wzmocnienie sygnału wideo:
0 dB
Możliwość zmiany czcionki oraz stworzenia własnej tablicy znaków graficznych:
Wbudowane protokoły KF (kas fiskalnych):
Możliwość dokładania protokołów KF (kas fiskalnych):
Obsługa grafiki wektorowej:
Obsługa grafiki rastrowej:
Możliwość aktualizacji oprogramowania:
Obudowa płyty PCB:
Wbudowany stabilizator:
Komunikacja:
UART 3.3 V
Komunikacja przy użyciu urządzeń opcjonalnych:
PORT-22
Maksymalna liczba znaków w jednej linii:
50
Maksymalna liczba linii:
40
Maksymalna liczba znaków na ekranie:
2000
Możliwość zmiany wielkości czcionki:
Możliwość zmiany położenia napisów:
Generator krzyża:
Blokada klawiatury:
Zasilanie:
- 3.3 V DC
- Zasilanie poprzez PORT-22
Pobór prądu:
240 mA (oba wejścia: 3V3A oraz 3V3D)
Współpraca:
- tryb SG-1 - protokół urządzenia SG-1 działającego w trybie wyświetlania symboli, możliwość implementacji własnych protokołów
- tryb terminala znakowego i wyświetlanie szesnastkowe
- Istnieje możliwość dostosowania oprogramowania do potrzeb klienta, np: dopisanie nowego protokołu komunikacyjnego obsługującego inne urządzenia niż wyszczególnione
Waga:
0.02 kg

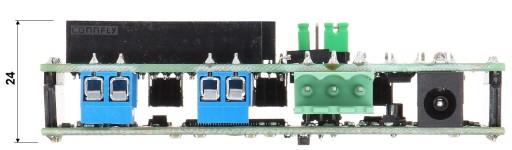

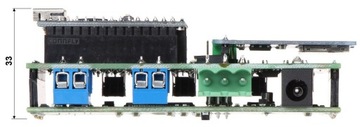

Wymiary:
91 x 36 x 11 mm
Producent / Marka:
DELTA
Gwarancja:
3 lata
CE
Pobierz firmware w wersji v1.34.8
Instrukcja EN
Instrukcja PL
